A6TN-8101

产品分类: 拨码开关
厂牌: OMRON/欧姆龙
产品描述: 24V(DC) 17.78mm 1000Cycles 25mA DIP 通孔安装 22.26mm(长度)*4.8mm(高度)
供应商型号: 3460418
供应商: 海外现货
标准整包数: 1

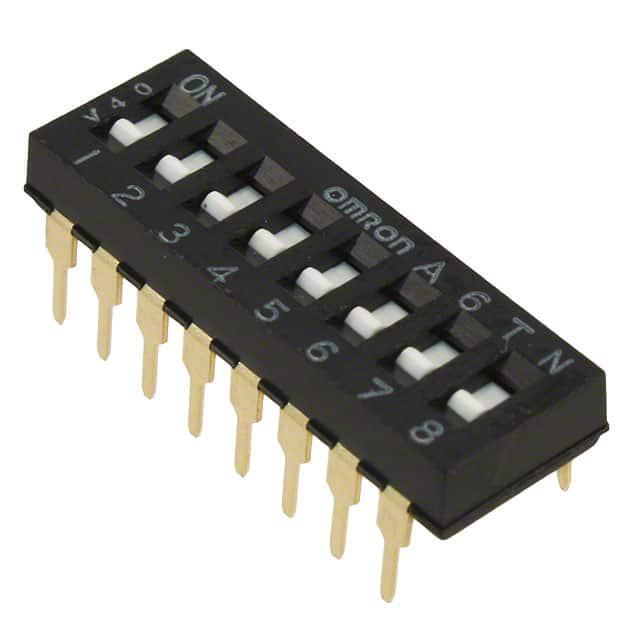

OMRON/欧姆龙 拨码开关 A6TN-8101

A6TN-8101概述

    A6TN Slide DIP Switch:高可靠性通孔滑动式DIP开关

    产品简介


    A6TN是一款通孔安装型滑动式双列直插式开关(DIP Switch),以其出色的接触可靠性和多功能性著称。这种类型的开关适用于各种电路设计,特别是在需要高可靠性和可清洗性的应用环境中。产品系列涵盖从单极到多极配置(1至10个极位),以满足不同用户的多样化需求。

    技术参数


    - 极位数量: 支持1至10个极位
    - 包装方式: 管装
    - 额定值:
    - 额定电流:25mA @ 24VDC(电阻负载)
    - 最小电流:10μA @ 3.5VDC
    - 工作温度范围: -30°C 至 +85°C (湿度≤60%,无冰冻或凝结)
    - 工作湿度范围: 35% 至 95%(在+5°C至+35°C之间)
    - 绝缘电阻: ≥100MΩ(100VDC 测试仪)
    - 接触电阻(初始值): ≤200mΩ
    - 耐压强度: 300VAC,持续1分钟(接线端之间)
    - 振动耐受性: 频率范围10至55Hz,双幅振动1.5mm
    - 冲击耐受性: 最小加速度490m/s²
    - 使用寿命: 电气操作至少1,000次
    - 防护等级: IEC IP40
    - 尺寸(单位:mm): 见下图
    - 重量(典型值):
    - 2极: 0.31g
    - 4极: 0.58g
    - 6极: 0.84g
    - 8极: 1.1g
    - 10极: 1.36g
    - 操作力: 0.98至7.9N(100至806gf)

    产品特点和优势


    A6TN开关采用了刀刃结构设计,具备高接触压力机制,确保了优异的接触可靠性。此外,它还具有易于清洗的优点,无需密封胶带。该系列产品不仅提供多种极位选项以适应不同的应用需求,而且能在较宽的工作温度范围内稳定工作,这使得它在恶劣环境下也能保持良好的性能。

    应用案例和使用建议


    - 应用场景: A6TN开关广泛应用于工业控制、通信设备、家用电器及消费电子产品等领域。它特别适合于那些对环境条件要求较高的场合。
    - 使用建议: 在安装前请务必阅读安全注意事项,确保正确使用。对于特殊应用,如核电控制系统、铁路系统等,请先咨询OMRON代表确认适用性。

    兼容性和支持


    A6TN开关与其他常见的电子元件和设备具有良好的兼容性。厂商提供了详尽的技术文档和专业的技术支持服务,有助于客户在设计和使用过程中获得帮助。

    常见问题与解决方案


    - 问题: 开关操作后不正常工作
    - 解决方案: 检查接线是否正确连接;确认开关的工作环境符合规定范围。
    - 问题: 开关触点出现氧化现象
    - 解决方案: 使用酒精清洁剂定期清理触点。

    总结和推荐


    综上所述,A6TN开关凭借其高可靠性、易清洗和多极位配置等特性,在众多应用中表现出色。尤其适合于需要高度可靠性和耐用性的场合。对于追求高性能电子设计的工程师来说,这款开关是一个值得信赖的选择。因此,我强烈推荐A6TN滑动式DIP开关作为你的下一个项目中不可或缺的一部分。

A6TN-8101参数

参数
电压额定值 24V(DC)
电气寿命 1000Cycles
机械寿命 -
最大交流触点电压 -
引脚总间距 17.78mm
电流额定值 25mA
长*宽*高 22.26mm(长度)*4.8mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

A6TN-8101厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A6TN-8101数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 拨码开关 OMRON/欧姆龙 A6TN-8101 A6TN-8101数据手册

A6TN-8101封装设计

查看详情并下载
Symbol
Footprint
3D Model
