G3R-ODX02SN DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3R-O系列, DIN 导轨, 最大负载电流2 A, 最大负载电压60 V
供应商型号: ET-1181364
供应商: 海外现货
标准整包数: 1

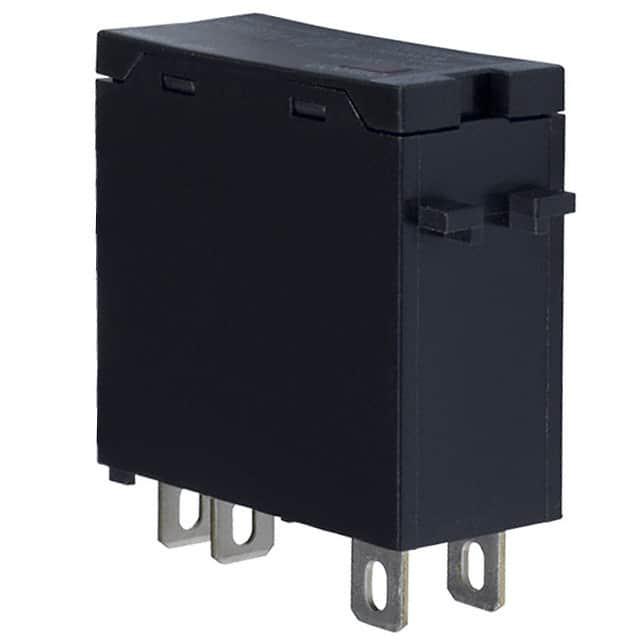

OMRON/欧姆龙 固态继电器 G3R-ODX02SN DC5-24

G3R-ODX02SN DC5-24概述

    固态继电器 G3R-I/O 技术手册

    产品简介


    固态继电器(Solid State Relay)G3R-I/O 是一款专为需要高介电强度的应用场合设计的小型固态继电器。这些继电器广泛应用于工业自动化、楼宇自动化、医疗设备等领域。它们具有快速响应、高可靠性等特点,适用于各种传感器输入和输出模块的接口。

    技术参数


    以下是G3R-I/O固态继电器的主要技术规格和性能参数:
    - 输入模块
    - 输入电压:4至32 VDC
    - 输入电流:0.1至100 mA
    - 必须启动电压:1至20 VAC
    - 必须释放电压:20 VAC最大
    - 输出模块
    - 输出电压范围:100至240 VAC
    - 输出电流范围:0.05至2 A
    - 输出电压降:1.6 V最大
    - 浪涌电流:30 A (60 Hz, 1 周期)
    - 电气特性
    - 隔离电压:4,000 VAC,50/60 Hz持续1分钟
    - 绝缘电阻:输入与输出间最小100 MΩ
    - 工作环境
    - 工作温度:-30°C至80°C
    - 存储温度:-30°C至100°C
    - 湿度范围:45%至85%

    产品特点和优势


    G3R-I/O固态继电器的主要优势如下:
    - 高速响应:1 kHz高频响应,适用于高速控制应用。
    - 高隔离强度:通过VDE 0884认证,确保4 kV的隔离电压,适用于高要求的应用环境。
    - 易于识别:配备可见的监控指示灯,方便状态检查。
    - 认证标准:获得UL、CSA和TÜV认证,确保产品质量和安全性。

    应用案例和使用建议


    - 应用场景:G3R-I/O常用于PLC控制系统、传感器信号处理及电机控制等场合。
    - 使用建议:
    - 在连接感应负载时,建议在继电器两端添加过压吸收组件以保护设备。
    - 确保输入电压和电流符合规定范围,避免损坏设备。

    兼容性和支持


    G3R-I/O与多种传感器和输出设备兼容,可作为标准输入输出模块使用。制造商提供详细的文档和技术支持,帮助用户进行安装和维护。购买后,用户可以通过官方渠道获取进一步的技术支持和服务。

    常见问题与解决方案


    - 问题1:浪涌电流过大导致设备损坏。
    - 解决方案:在继电器两端安装适当的过压吸收组件。
    - 问题2:无法正常启动。
    - 解决方案:检查输入电压和电流是否符合规定范围,并确认接线正确。

    总结和推荐


    G3R-I/O固态继电器凭借其高可靠性和多功能性,成为许多高端应用的理想选择。该产品不仅满足了高介电强度的要求,还具备优异的抗振动和冲击性能,非常适合在恶劣环境下长期运行。因此,我们强烈推荐这一系列的产品用于工业自动化和其它关键应用领域。

G3R-ODX02SN DC5-24参数

参数
输出类型 DC
负载电压 4V(DC)~60V(DC)
输入电压 -
控制电压 5V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 2A
28mm(Max)
13mm(Max)
29mm(Max)
零件状态 在售
包装方式 散装

G3R-ODX02SN DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3R-ODX02SN DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3R-ODX02SN DC5-24 G3R-ODX02SN DC5-24数据手册

G3R-ODX02SN DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
