G3VM401A

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, PCB安装, 最大负载电流0.12 A, 最大负载电压400 V 交流
供应商型号: G3VM-401A
供应商: TME
标准整包数: 1

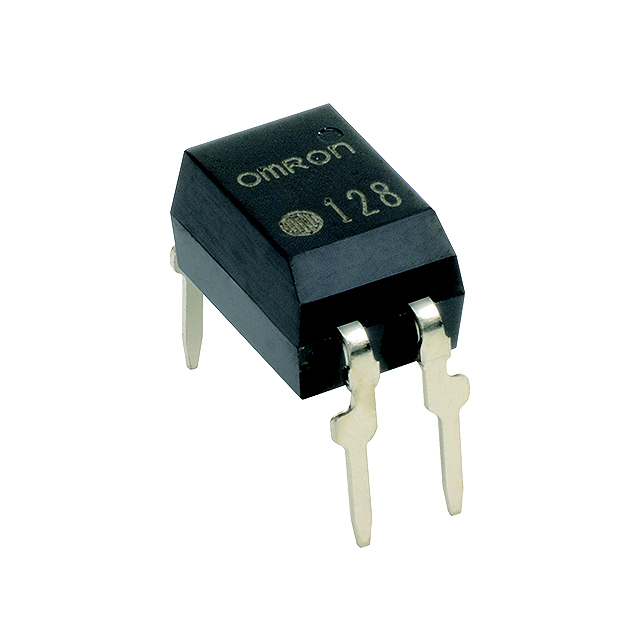

OMRON/欧姆龙 固态继电器 G3VM401A

G3VM401A概述

    MOS FET Relays G3VM-401A/D 技术手册解析

    产品简介


    MOS FET Relays G3VM-401A/D 是一种专门用于模拟开关的功率MOSFET继电器。其主要特征包括:高负载电压(400V)、连续负载电流可达120mA,并且具有优异的介电强度(2,500 Vrms),特别适用于测量设备、安全系统和娱乐机器等领域。此外,该产品符合RoHS标准,保证环保无害。

    技术参数


    - 负载电压: 400VAC / 400VDC
    - 连续负载电流: 120mA
    - 介电强度: 2,500 Vrms
    - 操作温度范围: 工作温度-40°C到+85°C,存储温度-55°C到+125°C
    - 输入端LED电流: 最大正向电流50mA,重复峰值正向电流1A
    - 输出端特性: 最大电阻为18至35Ω,最大泄漏电流为1.0μA
    - 触发LED电流: 1至3mA
    - 响应时间: 开关时间为0.4ms至1ms

    产品特点和优势


    MOS FET Relays G3VM-401A/D 具有多项独特功能,使其在市场上具有较强的竞争优势:
    - 高负载能力: 能够处理高达400V的电压和120mA的连续电流,适合需要较高电压和电流的应用。
    - 高可靠性: 介电强度达到2,500 Vrms,确保长期稳定运行。
    - 低功耗: 特殊设计降低了功耗,延长了产品寿命。
    - 广泛适用性: 在测量、安全和娱乐设备中的广泛应用,使其成为多个领域的理想选择。

    应用案例和使用建议


    - 测量设备: 在测试和校准仪器中使用,例如多用途测量仪器。
    - 安全系统: 用于安全监控和报警系统,例如门禁控制系统。
    - 娱乐机器: 在自动贩卖机、游戏机等娱乐设备中,实现精准控制。
    使用建议:
    - 确保正确连接电源和负载,避免过载。
    - 使用时注意散热,防止温度过高影响性能。
    - 定期检查并维护,以确保长期可靠运行。

    兼容性和支持


    - 兼容性: G3VM-401A/D 可以与多种电路板设计兼容,特别适用于小型化和紧凑型设计。
    - 支持: 厂商提供详尽的技术文档和支持服务,用户可以在官网获取相关资料和技术支持。

    常见问题与解决方案


    1. 问题: 高温环境下设备工作不稳定。
    - 解决办法: 加装散热片或冷却风扇,保持设备工作在推荐的工作温度范围内。

    2. 问题: 设备响应时间不一致。
    - 解决办法: 检查电源和负载是否正常,确保LED电流在推荐范围内。
    3. 问题: 设备启动后长时间无法关闭。
    - 解决办法: 检查触发信号是否正常,调整触发电流至推荐值。

    总结和推荐


    MOS FET Relays G3VM-401A/D 是一款性能卓越、应用广泛的电子元器件。其高负载能力和优异的介电强度使其成为测量、安全和娱乐设备的理想选择。无论是从技术规格还是市场应用来看,这款产品都表现出色。强烈推荐在上述领域使用本产品。

G3VM401A参数

参数
控制电压 1V(DC)~1.3V(DC)
开关功能 -
最大导通电阻 35Ω
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~400V
输入电压 1.15V(DC)
长*宽*高 6.4mm*4.58mm*3.65mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

G3VM401A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM401A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM401A G3VM401A数据手册

G3VM401A封装设计

查看详情并下载
Symbol
Footprint
3D Model
