首页  >  产品百科  >  G3VM-353G(TR)

G3VM-353G(TR)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 25Ω 0V~350V 120mA 1.15V(DC) 1V(DC)~1.3V(DC) SOP-4 贴片安装,黏合安装 4.4mm*3.9mm*2.1mm
供应商型号: 3873011
供应商: 海外现货
标准整包数: 1

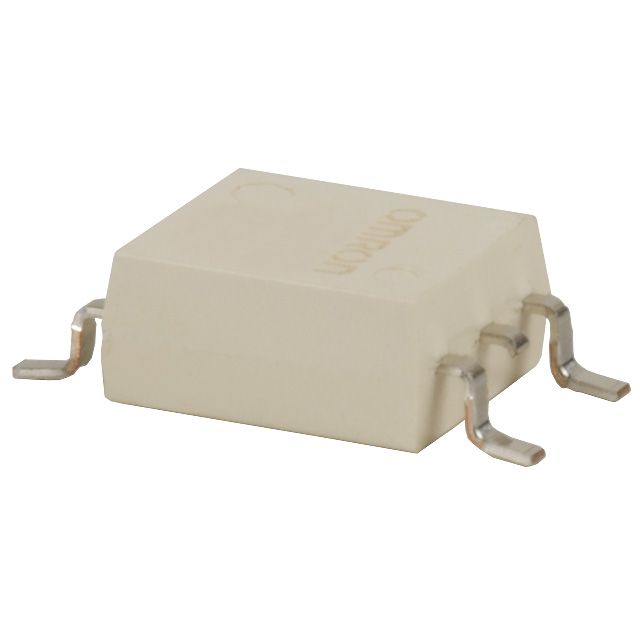

OMRON/欧姆龙 固态继电器 G3VM-353G(TR)

G3VM-353G(TR)概述

    G3VM-35 MOS FET Relays 技术手册

    1. 产品简介


    G3VM-35 MOS FET Relays 是一种小型封装(SOP 4-pin)的一般用途金属氧化物半导体场效应晶体管继电器。这些继电器广泛应用于各种场合,包括半导体测试设备、测量仪器、通信设备、电池驱动设备、安全设备、工业设备及电源电路等。G3VM-35 系列提供单极单掷常开(SPST-NO)和单极单掷常闭(SPST-NC)两种接触形式,适合于不同负载电压需求的应用场景。

    2. 技术参数


    | 参数 | G3VM-351G1 | G3VM-351VY | G3VM-353G | G3VM-401G1 | G3VM-401G | G3VM-401VY |
    ||
    | 负载电压(AC峰值/DC) | 350 V | 400 V | 350 V | 400 V | 400 V | 400 V |
    | 持续负载电流(AC峰值/DC) | 100 mA | 110 mA | 120 mA | 100 mA | 120 mA | 110 mA |
    | 开启时间(典型值) | 1 ms | 0.5 ms | 0.3 ms | 1 ms | 0.5 ms | 0.3 ms |
    | 关闭时间(典型值) | 1 ms | 0.1 ms | 0.1 ms | 1 ms | 0.1 ms | 0.1 ms |

    3. 产品特点和优势


    G3VM-35 MOS FET Relays 具备以下独特功能和优势:
    - 高可靠性:通过严格的绝对最大额定值和电气特性,确保长期可靠运行。
    - 高绝缘性能:具备出色的电绝缘特性,可以承受高达 3750 Vrms 的电压。
    - 低功耗:极低的功耗使得该继电器适用于对功耗要求高的应用场景。
    - 紧凑型设计:SOP 4-pin 封装使其易于集成到各种设备中。

    4. 应用案例和使用建议


    应用案例:
    - 半导体测试设备:利用其高绝缘性能确保测试过程的安全性。
    - 电池驱动设备:低功耗设计非常适合电池供电设备。
    使用建议:
    - 在使用过程中需注意保持适当的散热条件,避免长时间大功率操作导致过热。
    - 定期检查连接点,确保无松动和氧化情况发生,以维持良好的电气性能。

    5. 兼容性和支持


    - 兼容性:G3VM-35 MOS FET Relays 与市场上大多数标准 SOP 4-pin 封装的产品兼容。
    - 支持:制造商提供详尽的技术文档、应用程序指南以及客户服务支持,帮助客户顺利使用该产品。

    6. 常见问题与解决方案


    - Q1: 继电器的开启和关闭时间较长?
    - A1: 可能是由于输入电流不足或工作环境温度过高。尝试提高输入电流并降低环境温度,以改善开关时间。

    - Q2: 发现继电器存在泄漏电流?
    - A2: 泄漏电流可能由接线不当或湿度引起的。检查接线是否正确,并确保继电器周围环境干燥。

    7. 总结和推荐


    综合评估:
    - 优点:高可靠性、高性能的绝缘特性、低功耗及紧凑型设计。
    - 推荐:强烈推荐 G3VM-35 MOS FET Relays 用于需要高可靠性且注重节能的多种应用场景。

G3VM-353G(TR)参数

参数
最大导通电阻 25Ω
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~350V
输入电压 1.15V(DC)
控制电压 1V(DC)~1.3V(DC)
开关功能 -
长*宽*高 4.4mm*3.9mm*2.1mm
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G3VM-353G(TR)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-353G(TR)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-353G(TR) G3VM-353G(TR)数据手册

G3VM-353G(TR)封装设计

查看详情并下载
Symbol
Footprint
3D Model
