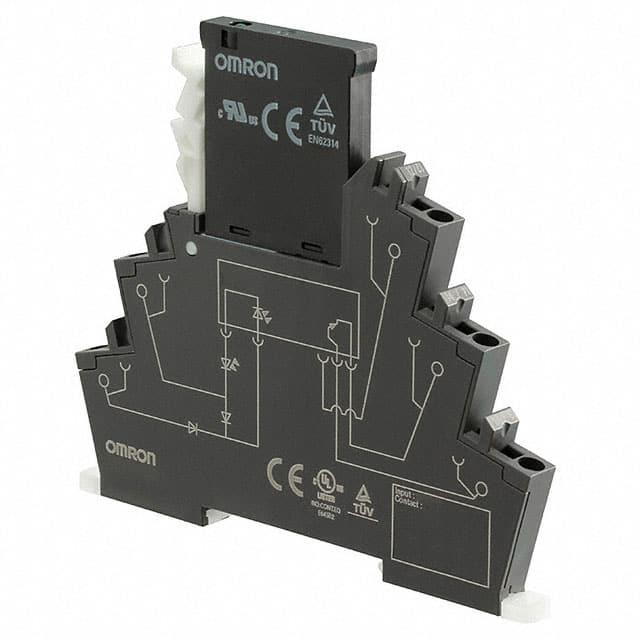

G3RV-SR500-A AC/DC24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 固态接口继电器, G3RV-SR, 最大负载电流2 A, 最大负载电压264 V 交流, 最大控制电压24 V 交流/直流
供应商型号: 2581741
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3RV-SR500-A AC/DC24

G3RV-SR500-A AC/DC24概述


    产品简介


    Slim I/O 继电器 G2RV-SR 和 G3RV-SR
    Slim I/O继电器是一种低轮廓、紧凑型输入输出继电器,具有6.2mm的宽度。该系列包括两种型号:电磁继电器(G2RV-SR)和固态继电器(G3RV-SR)。Slim I/O继电器在全球标准尺寸的基础上进一步减小了高度,适用于控制面板的小型化需求。它们广泛应用于工业自动化、机器控制系统、通信设备等领域。

    技术参数


    Slim I/O 继电器 G2RV-SR
    | 参数 | 规格 |

    | 尺寸 | 宽度6.2mm |
    | 接触配置 | 单极双掷(SPDT) |
    | 额定电流 | 6A (交流250V),2A (直流30V) |
    | 最大切换电压 | 440VAC, 125VDC |
    | 最大切换电流 | 6A (交流250V),2A (直流30V) |
    | 最大切换功率 | 1,500VA |
    | 绝缘电阻 | ≥1,000MΩ (500VDC) |
    | 额定工作温度范围 | -40°C至+55°C |
    Slim I/O 继电器 G3RV-SR
    | 参数 | 规格 |

    | 尺寸 | 宽度6.2mm |
    | 输出负载 | 直流3A,交流2A |
    | 额定输入电压 | 12VDC, 24VDC, 48VAC/VDC, 100VAC, 110VAC, 200VAC, 230VAC |
    | 最大切换电流 | 3A (直流),2A (交流) |
    | 绝缘电阻 | ≥1,000MΩ (500VDC) |
    | 额定工作温度范围 | -40°C至+55°C |

    产品特点和优势


    Slim I/O继电器具备多项显著特点,确保其在各种应用场景中的可靠性和便利性。
    - 低轮廓设计:相比传统产品,高度降低了约25%,有助于控制面板的小型化。
    - 易于安装:采用Push-in Plus技术,相较于传统螺钉终端,接线时间减少60%。
    - 高可靠性:无螺钉松动,实现免维护操作,提高系统的稳定性和可靠性。
    - 插拔方便:配有难以弯曲的插拔端子,便于更换。
    - 可视化确认:透明外壳设计使得接触状态一目了然,便于现场故障检测。
    - 多种选择:可选配带有测试开关的型号,提升系统维护效率。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于生产线上的自动控制系统,如电动机、传感器等设备的控制。
    - 通信设备:适用于电信基础设施中的信号切换与保护。
    - 办公设备:用于打印机、复印机等办公设备的电源管理。
    使用建议
    - 环境适应性:确保在指定的工作温度范围内使用,避免因过热或过冷导致性能下降。
    - 安装注意事项:对于直流负载,避免使用实心导线,必须使用绞合线或带套管的导线。
    - 定期检查:由于无维护设计,建议定期检查以确保长期稳定运行。

    兼容性和支持


    Slim I/O继电器具有广泛的兼容性,能够与其他标准设备接口无缝对接。厂家提供全面的技术支持和售后服务,确保用户在使用过程中得到及时有效的帮助。此外,相关认证和测试标准信息可在OMRON官网查询,保障产品质量和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子不易插入 | 检查导线是否符合要求,必要时更换为合适的绞合线或带套管的导线。|
    | 继电器动作迟缓 | 确保额定电压范围内的正常供电,检查连接线路是否有损坏。 |
    | 接触不良 | 检查接线端子是否紧固,重新清洁接触面。 |

    总结和推荐


    综上所述,Slim I/O继电器G2RV-SR和G3RV-SR凭借其卓越的设计、高性能及广泛的适用性,成为市场上极具竞争力的产品。其独特的低轮廓设计、易于安装和高可靠性等特点使其适用于多种应用场景。对于需要高性能、高可靠性的客户来说,这是一个非常值得考虑的选择。强烈推荐使用这些产品,特别是在对空间要求较高的场合。

G3RV-SR500-A AC/DC24参数

参数
输出类型 AC,过零
负载电压 100V~240V
输入电压 24V(AC/DC)
控制电压 24V(AC/DC)
开关功能 -
最大导通电阻 -
负载电流额定值 2A
长*宽*高 6.2mm*78mm*90mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

G3RV-SR500-A AC/DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3RV-SR500-A AC/DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3RV-SR500-A AC/DC24 G3RV-SR500-A AC/DC24数据手册

G3RV-SR500-A AC/DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
