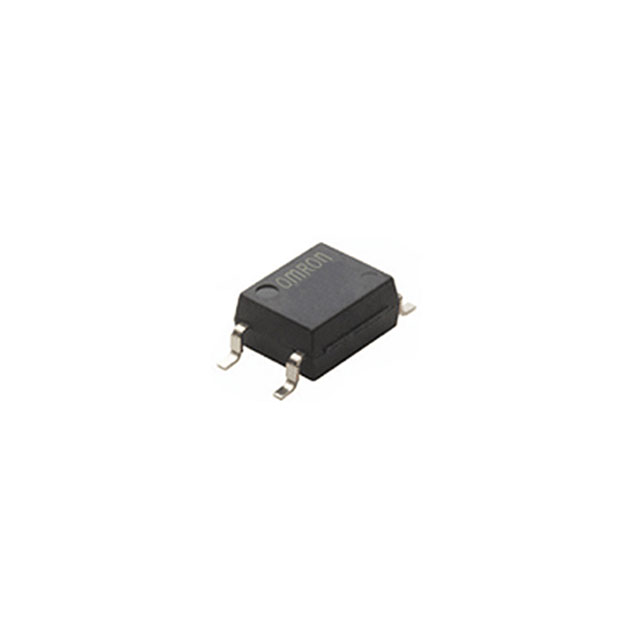

G3VM-61VR(TR)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, 表面贴装, 最大负载电流1400 mA, 最大负载电压60 V
供应商型号: ET-3860919
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3VM-61VR(TR)

G3VM-61VR(TR)概述

    G3VM-41GR8/61GR2/61VR MOS FET Relays 技术手册解析

    产品简介


    G3VM-41GR8/61GR2/61VR 是一种采用小外形封装(SOP)的MOS FET继电器,具有低导通电阻和高开关容量的特点。它们能够替代传统的机械继电器,在负载电压为40V或60V的情况下,分别提供高达1A和1.7A的连续负载电流。这些继电器广泛应用于半导体测试设备、测量仪器、通信设备、安全设备、工业设备、电源电路和娱乐设备等领域。

    技术参数


    | 参数 | 40V 继电器 | 60V 继电器 |
    |
    | 负载电压 (AC峰值/DC) | 40V | 60V |
    | 连续负载电流 (AC峰值/DC) | 1A | 1.7A |
    | 输入:LED正向电流 | 30mA | 50mA |
    | 输出:最大导通电阻 | 0.13Ω | 0.25Ω |
    | 触发LED正向电流 | 1mA | 0.6mA |
    | 关闭LED正向电流 | 0.1mA | 0.1mA |
    | 最大浪涌导通电流 | 2A | 4.2A |
    | 隔离耐压 | 1500Vrms | 3750Vrms |
    | 工作温度范围 | -40°C 至 +85°C | -40°C 至 +110°C |
    | 存储温度范围 | -55°C 至 +125°C | -40°C 至 +125°C |

    产品特点和优势


    1. 低导通电阻:0.13Ω至0.25Ω,保证高效的电流传输。
    2. 高开关容量:能够在高负载电流下稳定工作。
    3. 宽工作温度范围:适用于各种严苛环境。
    4. 高隔离耐压:确保安全可靠的电气隔离。

    应用案例和使用建议


    - 半导体测试设备:可用于测试设备的高精度控制和切换。
    - 测量仪器:适合需要高精度和可靠性的测量场景。
    - 通信设备:适用于高速信号传输的场合。
    使用建议:
    - 确保LED驱动电流在规定的范围内,以避免过热和损坏。
    - 使用适当的散热措施,特别是在高电流应用中。
    - 在设计电路时考虑负载电流和环境温度的影响,以确保长期稳定运行。

    兼容性和支持


    - G3VM系列继电器支持标准的SOP4封装,易于集成到现有的PCB设计中。
    - 厂商提供详细的文档和技术支持,包括应用指南和故障排查手册。
    - 可通过Omron官网获取最新的产品信息和支持服务。

    常见问题与解决方案


    - 问题1:导通电阻过高。
    - 解决方法:检查输入电流是否满足要求,确保正确的电路连接和散热措施。
    - 问题2:开关时间不稳定。
    - 解决方法:检查负载条件和环境温度,调整外部电路参数以优化性能。
    - 问题3:无法正常工作。
    - 解决方法:参考手册中的诊断流程,确认是否正确安装和接线,必要时联系技术支持。

    总结和推荐


    G3VM-41GR8/61GR2/61VR MOS FET继电器凭借其低导通电阻、高开关容量和宽工作温度范围等特点,在多种应用场景中表现出色。其卓越的性能和广泛的应用范围使其成为各种电子设备的理想选择。强烈推荐在需要高可靠性、高效能和广泛温度适应性的应用中使用这款继电器。

G3VM-61VR(TR)参数

参数
输入电压 1.27V(DC)
控制电压 -
开关功能 -
最大导通电阻 250mΩ
负载电流额定值 1.4A
输出类型 AC,DC
负载电压 0V~60V
长*宽*高 3.7mm*4.55mm*4.6mm
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

G3VM-61VR(TR)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-61VR(TR)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-61VR(TR) G3VM-61VR(TR)数据手册

G3VM-61VR(TR)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2772 ¥ 36.1427
10+ $ 3.8631 ¥ 32.643
25+ $ 3.0427 ¥ 25.7105
50+ $ 2.9637 ¥ 25.0432
100+ $ 2.8318 ¥ 23.9287
250+ $ 2.5159 ¥ 21.2593
500+ $ 2.3262 ¥ 19.656
1000+ $ 2.1711 ¥ 18.3456
库存: 2880
起订量: 2 增量: 0
