G3VM-101HR1

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 70mΩ 0V~100V 2A 1.33V(DC) SOP-6 贴片安装
供应商型号: ET-3385033
供应商: 海外现货
标准整包数: 1

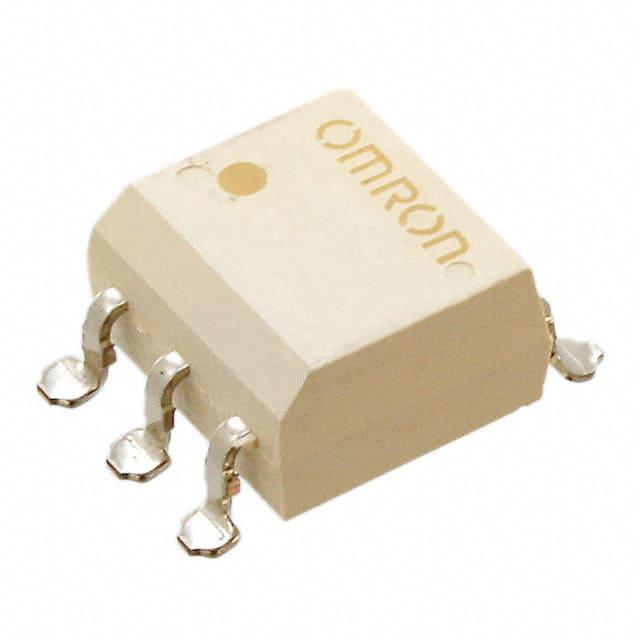

OMRON/欧姆龙 固态继电器 G3VM-101HR1

G3VM-101HR1概述

    # G3VM-81HR/101HR MOS FET Relays

    产品简介


    G3VM-81HR/101HR 系列 MOS FET 继电器是为高电流和低导通电阻设计的产品,采用小型化 SOP(小外形封装)6 针设计。这些继电器以其卓越的性能在众多工业和测试设备中得到了广泛应用。它们提供低导通电阻和高开关电容,以机械继电器为目标进行了优化。这些产品不仅适用于半导体测试设备,还广泛应用于通信设备、测试和测量仪器、安防设备、工业设备以及电源电路等领域。

    技术参数


    主要规格
    - 负载电压:80V/100V
    - 连续负载电流:
    - 80V 继电器:1.25A (2.5A) 最大值
    - 100V 继电器:3A (6A) 最大值
    - LED 工作电流:
    - 最小值:5mA
    - 典型值:7.5mA
    - 最大值:30mA
    - 触发电流:
    - 最小值:0.2mA
    - 典型值:0.4mA
    - 最大值:3mA
    - 释放电流:
    - 最小值:0.1mA
    - 最大值:0.2mA
    电气特性
    - 最大导通电阻:
    - 连接 A:0.15Ω
    - 连接 B:0.08Ω
    - 连接 C:0.04Ω
    - 泄漏电流:
    - 通常:1.2nA
    - 最大值:1.5nA
    - 隔离电阻:
    - 最小值:1,000MΩ
    - 工作温度范围:
    - 操作温度:-20°C 到 +85°C
    - 存储温度:-40°C 到 +125°C

    产品特点和优势


    G3VM-81HR/101HR 系列 MOS FET 继电器具有以下显著特点:
    - 高可靠性和稳定性:采用先进的制造工艺,确保长期稳定运行。
    - 低导通电阻:有效降低能耗,提高能效。
    - 高开关电容:适合需要高频切换的应用场景。
    - 宽工作温度范围:适应各种恶劣环境条件。
    - 紧凑型设计:占用空间小,便于集成到多种设备中。

    应用案例和使用建议


    应用案例
    1. 半导体测试设备:用于精确控制和监测测试过程中的信号。
    2. 通信设备:用于开关和信号传输控制。
    3. 测试与测量设备:用于准确控制和记录测量结果。
    4. 工业设备:用于自动化控制和保护电路。
    5. 安防设备:用于安全报警系统的信号控制。
    使用建议
    - 在高温环境下使用时,应注意散热问题,以保证长期可靠性。
    - 为了优化导通电阻,建议选择合适的驱动电流。
    - 在选择继电器时,根据实际需求选择不同负载电压和电流等级的产品。

    兼容性和支持


    兼容性
    G3VM-81HR/101HR 系列继电器与市面上常见的表面贴装设备兼容,易于集成到现有系统中。
    厂商支持
    OMRON 提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和技术支持。厂商网站上也提供了详细的产品文档和应用指南,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    问题一:如何正确选择合适的继电器?
    解决方案:根据具体的应用场景和需求选择不同的负载电压和电流等级。参考产品手册中的电气特性表,选择满足要求的型号。
    问题二:如何确保继电器的可靠性和寿命?
    解决方案:遵循推荐的工作条件和注意事项,避免过载操作,注意散热问题。定期进行检查和维护,确保长期稳定运行。
    问题三:如何优化导通电阻?
    解决方案:选择合适的驱动电流,确保 LED 的正向电流在推荐范围内。避免在高温环境下使用,可以考虑外部冷却措施。

    总结和推荐


    G3VM-81HR/101HR 系列 MOS FET 继电器是一款高性能、多功能的电子元器件产品。其低导通电阻、高开关电容和紧凑的设计使其在多个领域具有广泛应用前景。综合考虑其出色的性能、稳定的可靠性以及良好的支持服务,我们强烈推荐这一系列继电器给需要高可靠性和高效能的用户。

G3VM-101HR1参数

参数
负载电流额定值 2A
输出类型 AC,DC
负载电压 0V~100V
输入电压 1.33V(DC)
控制电压 -
开关功能 -
最大导通电阻 70mΩ
通用封装 SOP-6
安装方式 贴片安装
零件状态 在售
包装方式 管装

G3VM-101HR1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-101HR1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-101HR1 G3VM-101HR1数据手册

G3VM-101HR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
