首页  >  产品百科  >  G3NA-210B-UTU-DC5-24

G3NA-210B-UTU-DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3NA系列, DIN 导轨
供应商型号: Z3275-ND
供应商: Digi-Key
标准整包数: 1

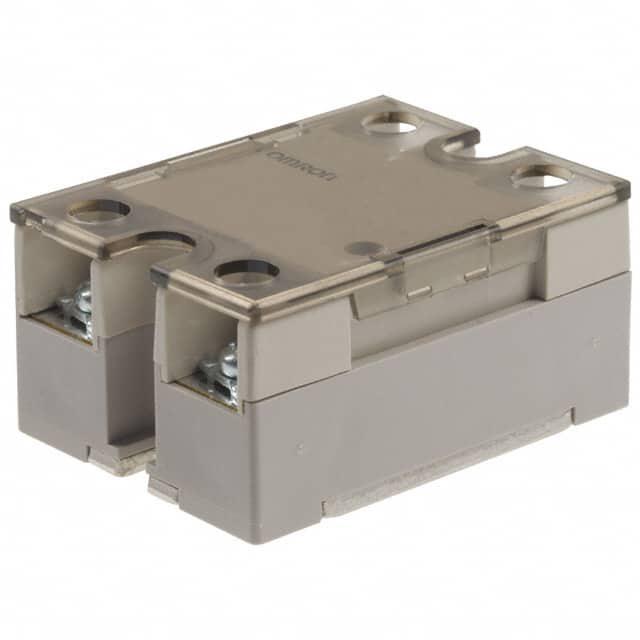

OMRON/欧姆龙 固态继电器 G3NA-210B-UTU-DC5-24

G3NA-210B-UTU-DC5-24概述

    # 固态继电器G3NA技术手册

    产品简介


    固态继电器(Solid State Relay, SSR)是一种无机械运动部件的开关器件,常用于电力控制和信号传输等领域。型号G3NA是松下公司推出的一款小型化设计的固态继电器,具有紧凑尺寸、可靠性和多样化的电流等级选择。G3NA适用于各种应用场景,如工业自动化、电机控制和电源管理等。

    技术参数


    - 基本型号名称:G3NA
    - 输入电源:AC/DC输出
    - 额定负载电压:
    - AC输出:200 VAC或400 VAC
    - DC输出:200 VDC
    - 额定负载电流:从5A到90A不等
    - 端子类型:螺钉端子
    - 零交点功能:带零交点功能
    - 认证:UL, CSA, 和TÜV认证
    - 输入特性:
    - 输入阻抗:72 kΩ ± 20%
    - 输入电流:5 mA至7 mA
    - 启动电压:4 VDC最大
    - 关断电压:1 VDC最小
    - 输出特性:
    - 输出导通压降:1.5 V 至 1.8 V RMS
    - 泄漏电流:5 mA 至 20 mA
    - 绝缘电阻:100 MΩ最小(500 VDC)
    - 耐压强度:2500 VAC/50/60Hz
    - 物理特性:
    - 振动阻力:10 Hz至55 Hz时的振幅为0.75 mm
    - 冲击阻力:1000 m/s²
    - 工作温度范围:-30°C 至 80°C
    - 存储温度范围:-30°C 至 100°C
    - 环境湿度范围:45% 至 85%
    - 重量:60g至120g

    产品特点和优势


    - 统一的安装间距:所有型号具有相同的紧凑尺寸,确保安装间距一致。
    - 内置压敏电阻:有效吸收外部浪涌。
    - 操作指示灯:便于监测运行状态。
    - 保护盖:增加安全性。
    - 认证:通过UL, CSA, 和TÜV认证。

    应用案例和使用建议


    应用场景
    - 工业自动化
    - 电机控制
    - 电源管理系统
    使用建议
    - 在使用过程中,根据具体的应用要求选择合适的额定负载电流和电压等级。
    - 当进行表面安装时,需要对负载电流进行30%的降额处理(参见载流能力与环境温度的关系图表)。
    - 建议配合使用指定型号的散热器,以保证正常工作温度范围内的稳定性能。

    兼容性和支持


    G3NA系列固态继电器支持多种型号的散热器(如Y92B-N50、Y92B-N100等),确保设备在高负载下的散热效果。同时,产品还提供相应的DIN轨道安装板和固定架(如R99-11、R99-12),方便用户根据具体需求进行安装。

    常见问题与解决方案


    问题一:如何处理浪涌电流?
    解决方案:可以使用内部压敏电阻来吸收外部浪涌电流,同时注意在设计电路时预留足够的缓冲容量,避免浪涌电流损坏设备。
    问题二:如何处理设备过热?
    解决方案:使用适当的散热器,并确保良好的通风条件,必要时还可以采取额外的冷却措施,例如强制风冷。

    总结和推荐


    综上所述,G3NA系列固态继电器凭借其紧凑的外形设计、高可靠性、丰富的电流等级选择以及多样的认证,使其成为许多应用领域的理想选择。如果您正在寻找一款耐用且多功能的固态继电器,G3NA无疑是一个值得考虑的优秀产品。无论是工业自动化、电机控制还是电源管理系统,G3NA都能提供卓越的性能和稳定性,因此我们强烈推荐该系列产品。

G3NA-210B-UTU-DC5-24参数

参数
负载电流额定值 10A
输出类型 AC,过零
负载电压 19V~264V
输入电压 5V~24V(DC)
控制电压 5V(DC)~24V(DC)
开关功能 -
最大导通电阻 -
58mm(Max)
43mm(Max)
27mm(Max)
安装方式 底座安装,螺纹安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

G3NA-210B-UTU-DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3NA-210B-UTU-DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3NA-210B-UTU-DC5-24 G3NA-210B-UTU-DC5-24数据手册

G3NA-210B-UTU-DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
