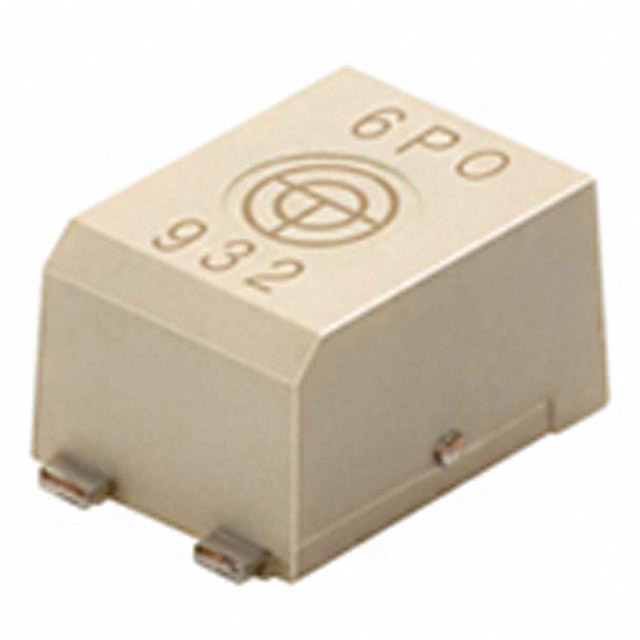

G3VM-21PR10(TR05)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 5Ω 0V~20V 200mA 1.15V(DC) USOP-4 贴片安装,黏合安装 2.85mm*2.2mm*1.65mm
供应商型号: G3VM-21PR10(TR05)
供应商: 国内现货
标准整包数: 500
OMRON/欧姆龙 固态继电器 G3VM-21PR10(TR05)

G3VM-21PR10(TR05)概述

    G3VM-21PR10 MOS FET Relays 技术手册

    1. 产品简介


    G3VM-21PR10 是一款微型 MOS FET 继电器,属于市场上最小的一类继电器,采用 USOP(超小型表面贴装)封装。它具有低输出电容和低导通电阻的特点(CxR=2.5pF·Ω)。这款继电器适用于多种电子设备,如半导体测试设备、测试与测量仪器、通信设备及数据记录仪等。

    2. 技术参数


    - 输入
    - LED 前向电流 (IF): 50 mA
    - LED 前向电流减小率 (ΔIF/°C): -0.5 mA/°C (Ta≥25°C)
    - LED 反向电压 (VR): 5 V
    - 驱动温度 (TJ): 125 °C
    - 输出
    - 负载电压 (AC 峰值/DC): 20 V
    - 持续负载电流 (AC 峰值/DC): 200 mA
    - 脉冲导通电流 (lop): 600 mA (t=100ms, Duty=1/10)
    - 隔离电压 (VI-O): 500 Vrms AC (1分钟)
    - 工作环境温度 (Ta): -40~+85 °C
    - 存储温度 (Tstg): -40~+125 °C
    - 焊接温度: - 260 °C (10秒)

    3. 产品特点和优势


    - 体积小巧: 作为市场上最小的一类继电器,G3VM-21PR10 占用的空间极小,适用于空间有限的应用场合。
    - 低输出电容和导通电阻: 输出电容低至 0.8~1.1 pF,导通电阻低至 3~5 Ω,使得信号传输更为稳定且功耗更低。
    - 高隔离度: 在输入和输出之间提供 500 Vrms 的隔离电压,确保电气安全。
    - 宽工作温度范围: 工作温度范围广,适应多种复杂环境条件。

    4. 应用案例和使用建议


    - 应用案例:
    - 半导体测试设备: 用于测试高精度的电子元件,保证设备的准确性。
    - 通信设备: 在高速数据传输系统中用作信号开关。

    - 使用建议:
    - 在安装前确保终端排布正确,避免短路。
    - 使用过程中注意散热,特别是在高负载情况下,以免过热损坏。
    - 严格按照手册中的操作条件进行使用,确保设备长期稳定运行。

    5. 兼容性和支持


    - 兼容性: G3VM-21PR10 可以与其他电子元件无缝集成,适用范围广泛。
    - 支持: OMRON 提供详尽的技术支持和售后服务,包括但不限于产品使用咨询、故障排查等。

    6. 常见问题与解决方案


    - 问题1: 寿命较短。
    - 解决方案: 检查并优化使用条件,减少频繁开关操作,确保操作在额定范围内。
    - 问题2: 开关速度慢。
    - 解决方案: 确保驱动电流符合要求,调整驱动电路以提高开关速度。
    - 问题3: 温度过高。
    - 解决方案: 确保良好的散热设计,降低周围环境温度影响。

    7. 总结和推荐


    G3VM-21PR10 MOS FET 继电器是一款体积小巧、性能稳定的继电器,具有出色的电气特性和广泛的适用性。无论是半导体测试设备还是通信设备,都能发挥出色的表现。经过对上述内容的详细分析,我们强烈推荐 G3VM-21PR10 MOS FET 继电器作为高效、可靠的选择。

G3VM-21PR10(TR05)参数

参数
负载电压 0V~20V
输入电压 1.15V(DC)
控制电压 -
开关功能 -
最大导通电阻
负载电流额定值 200mA
输出类型 AC,DC
长*宽*高 2.85mm*2.2mm*1.65mm
通用封装 USOP-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
