G3VM-601FR

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 2Ω 0V~600V 600mA 1.64V(DC) 8-SMD 贴片安装
供应商型号: N-G3VM-601FR
供应商: 云汉优选
标准整包数: 1

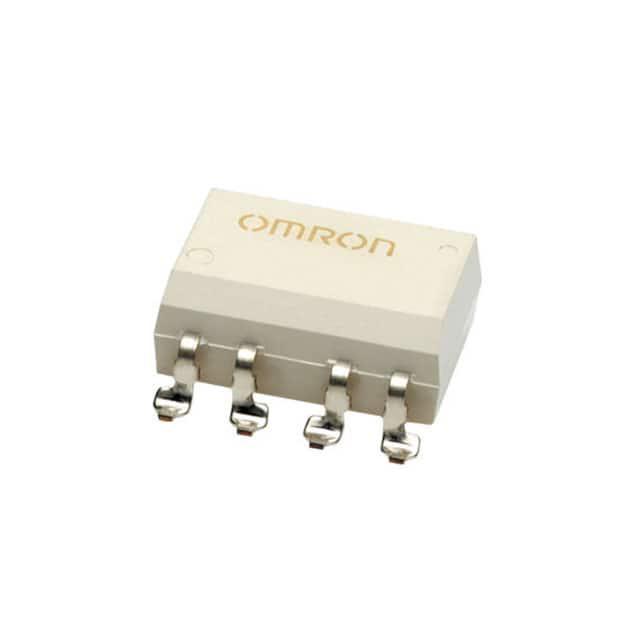

OMRON/欧姆龙 固态继电器 G3VM-601FR

G3VM-601FR概述

    G3VM-MOS FET Relays 技术手册

    产品简介


    G3VM-MOS FET Relays 是一款采用DIP 8封装的光电耦合器,具有高电流承载能力和低导通电阻。它被广泛应用于通信设备、工业设备、测试与测量设备及电源电路等领域。此系列光电耦合器提供多种负载电压选项,支持的电压范围从60V到600V,对应的连续负载电流则在0.4A至5A之间。

    技术参数


    - 负载电压:60V, 100V, 200V, 400V, 600V
    - 连续负载电流:
    - 60V: 5A(10A峰值)
    - 100V: 3A(6A峰值)
    - 200V: 1.5A(3A峰值)
    - 400V: 0.4A(0.8A峰值)
    - 600V: 0.6A(1.2A峰值)
    - 绝对最大额定值:
    - 输入LED正向电流:30mA
    - 输出负载电压(AC峰值/DC):60V~600V
    - 脉冲负载电流:15A (100ms脉冲,占空比1/10)
    - 环境工作温度范围:-40°C至+85°C(带无冰凝结)
    - 存储温度范围:-55°C至+125°C
    - 电气特性:
    - 输入LED正向电压(典型值):1.64V (IF=10mA)
    - 输入LED反向电压:5V
    - 触发LED正向电流(典型值):0.28mA至0.3mA
    - 释放LED正向电流(典型值):0.01mA至0.19mA
    - 导通电阻(典型值):
    - 连接A: 0.022Ω至1.3Ω
    - 连接B: 0.025Ω至0.25Ω
    - 连接C: 0.013Ω至0.125Ω
    - 关断时间(典型值):0.1ms至3ms
    - 接触漏电流(典型值):0.01μA至0.1μA
    - 绝缘电阻(最小值):1,000MΩ

    产品特点和优势


    G3VM-MOS FET Relays 在多个方面表现出色:
    - 高负载电流:具有业内最高的负载电流能力,适应于各种高电流需求的应用场景。
    - 低导通电阻:低至0.022Ω的导通电阻确保高效能电力传输。
    - 宽负载电压范围:可适应60V至600V的电压范围,覆盖大部分应用场景。
    - 小体积:采用紧凑的DIP 8封装,易于安装且占用空间少。
    - 环境适应性强:能够在极端温度环境下正常工作,提供可靠的长期性能。

    应用案例和使用建议


    应用场景:
    - 通信设备:用于信号隔离和保护。
    - 工业设备:适用于工业自动化控制系统。
    - 测试与测量设备:用于精确的电信号处理。
    - 电源电路:作为开关控制组件,提高系统可靠性。
    使用建议:
    - 在选择负载电压时,请根据具体应用需求进行匹配,避免过载导致损坏。
    - 为了提高系统的可靠性和稳定性,建议结合适当的冷却措施,特别是在高负载条件下使用。

    兼容性和支持


    - 兼容性:G3VM-MOS FET Relays 支持标准DIP 8插槽,能够方便地与各类电路板集成。
    - 支持与维护:厂家提供详细的使用手册和技术支持,确保用户能够轻松上手并获得良好的技术支持服务。

    常见问题与解决方案


    - Q: 如何防止过热?
    - A: 确保散热良好,特别是在高负载条件下使用时,可以增加散热片或者强制风冷来帮助散热。

    - Q: 导通电阻过高怎么办?
    - A: 检查电路连接是否正确,确认输入电压是否符合要求。如果问题仍然存在,可能需要更换新的光电耦合器。

    总结和推荐


    G3VM-MOS FET Relays凭借其高负载电流、低导通电阻和广泛的电压范围,成为众多应用场景的理想选择。其出色的性能、紧凑的设计以及强大的环境适应能力使其在市场上具备很强的竞争力。推荐用户在需要高性能光电耦合器的项目中选用此产品。

G3VM-601FR参数

参数
控制电压 -
开关功能 -
最大导通电阻
负载电流额定值 600mA
输出类型 AC,DC
负载电压 0V~600V
输入电压 1.64V(DC)
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装

G3VM-601FR厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-601FR数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-601FR G3VM-601FR数据手册

G3VM-601FR封装设计

查看详情并下载
Symbol
Footprint
3D Model
