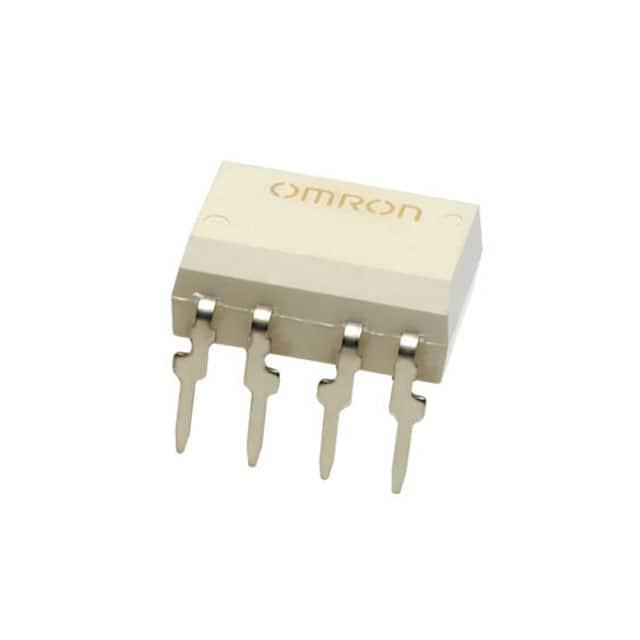

G3VM-201FR

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 500mΩ 0V~200V 1.5A 1.64V(DC) 1.8V 8-SMD 贴片安装 4.85mm(高度)
供应商型号: G3VM-201FR
供应商: Master
标准整包数: 5
OMRON/欧姆龙 固态继电器 G3VM-201FR

G3VM-201FR概述

    # G3VM MOS FET 继电器技术手册

    产品简介


    G3VM MOS FET继电器是一种采用DIP8封装的固态继电器,特别适用于需要高电流和低导通电阻的应用场景。它广泛应用于通信设备、工业设备、测试与测量仪器以及电源电路等领域。
    主要特点
    - DIP 8针封装
    - 支持多种负载电压(60 V, 100 V, 200 V, 400 V, 600 V)
    - 高达10 A的连续负载电流(部分型号)
    - 极低的导通电阻
    应用领域
    - 通信设备
    - 工业设备
    - 测试与测量设备
    - 电源电路
    - 安全设备

    技术参数


    额定参数
    | 参数项 | G3VM-61CR1 | G3VM-61FR1 | G3VM-101CR | G3VM-101FR | G3VM-201CR | G3VM-201FR | G3VM-401CR | G3VM-401FR | G3VM-601CR | G3VM-601FR |

    | 负载电压(V) | 60 V | 60 V | 100 V | 100 V | 200 V | 200 V | 400 V | 400 V | 600 V | 600 V |
    | 连续负载电流(A) | 5 A | 5 A | 3 A | 3 A | 1.5 A | 1.5 A | 0.4 A | 0.4 A | 0.6 A | 0.6 A |
    绝对最大额定值
    - 输入端LED正向电流:30 mA
    - 输出端负载电压(AC峰值/DC):60 V ~ 600 V
    - 输出端连续负载电流:5 A ~ 0.6 A
    - 触发LED正向电流:0.28 mA ~ 0.3 mA
    - 释放LED正向电流:0.01 mA ~ 0.19 mA
    - 最大绝缘电压(I/O间):2,500 Vrms AC for 1 min
    电气特性
    - 导通电阻:0.013 Ω ~ 3 Ω
    - 关断漏电流:0.001 μA ~ 0.05 μA
    - 导通时间:0.22 ms ~ 5 ms
    - 关断时间:0.07 ms ~ 1 ms

    产品特点和优势


    独特功能和优势
    - 高负载电流:可承受高达10 A的连续负载电流(部分型号),适合需要大电流驱动的应用。
    - 低导通电阻:最低可达0.013 Ω,减少了功耗和发热。
    - 宽负载电压范围:支持从60 V到600 V的不同负载电压,适用范围广。
    - 紧凑的DIP8封装:便于安装和布线,节省空间。

    应用案例和使用建议


    应用案例
    G3VM系列MOS FET继电器广泛应用于通信设备、工业自动化控制系统、测试与测量仪器和电源电路中。例如,在测试与测量设备中,这些继电器用于信号开关和电平转换。
    使用建议
    - 在选择负载电压时,请确保不超过继电器的最大额定值。
    - 为了提高可靠性,建议在实际使用时进行适当的散热设计。
    - 注意选择合适的驱动电流以确保正常工作。

    兼容性和支持


    兼容性
    G3VM系列MOS FET继电器支持标准DIP8封装,易于与其他标准电子组件集成。同时,提供了表面贴装和通孔两种终端类型,方便不同类型的电路板设计。
    厂商支持
    制造商提供详尽的技术文档和支持服务,包括安装指南、应用笔记和技术支持热线。此外,还提供相关的认证标准(如UL认可),以确保产品的质量和可靠性。

    常见问题与解决方案


    常见问题及解决方案
    1. Q: 如何选择合适的负载电压?
    - A: 请根据具体应用场景选择合适的工作电压。确保负载电压不超过继电器的最大额定值。
    2. Q: 如何确定驱动电流?
    - A: 驱动电流的选择直接影响继电器的工作性能。参考技术手册中的“触发LED正向电流”参数来确定。
    3. Q: 继电器的散热如何设计?
    - A: 在负载较大时,应考虑适当的散热措施,如增加散热片或优化PCB布局。

    总结和推荐


    综合评估
    G3VM系列MOS FET继电器以其高负载电流、低导通电阻和宽负载电压范围等特点,非常适合在高可靠性和高性能要求的场合下使用。产品支持广泛的负载电压和电流等级,且具备良好的环境适应性。
    推荐使用
    鉴于G3VM系列MOS FET继电器在多个领域的出色表现及其技术优势,我们强烈推荐其作为高性能固态继电器的理想选择。

G3VM-201FR参数

参数
控制电压 1.8V
开关功能 -
最大导通电阻 500mΩ
负载电流额定值 1.5A
输出类型 AC,DC
负载电压 0V~200V
输入电压 1.64V(DC)
长*宽*高 4.85mm(高度)
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装
