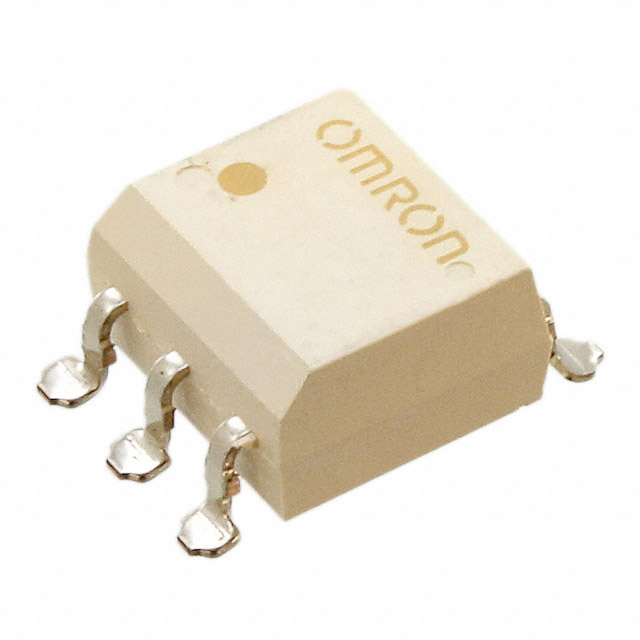

G3VM-61HR1

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, PCB安装, 最大负载电流10 A, 最大负载电压60 V
供应商型号: G3VM-61HR1
供应商: Verical
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3VM-61HR1

G3VM-61HR1概述

    # G3VM-21HR/31HR/41HR/61HR/61HR1 MOS FET Relays 技术手册

    产品简介


    G3VM-21HR/31HR/41HR/61HR/61HR1 是一款高电流、低导通电阻的MOS FET继电器,采用SOP 6引脚封装。这种继电器将机械继电器的低导通电阻和高开关电容的优点与半导体技术相结合。这些继电器适用于各种领域,如半导体测试设备、通信设备、测试测量设备、安全设备、工业设备、电源电路和娱乐设备等。

    技术参数


    负载电压
    - 20 V
    - 30 V
    - 40 V
    - 60 V
    连续负载电流
    - 20 V 继电器:2.5 A(5 A)最大值
    - 30 V 继电器:4 A(8 A)最大值
    - 40 V 继电器:2.5 A(5 A)最大值
    - 60 V 继电器:3.3 A(6.6 A)最大值
    引脚配置
    - 连接 A:
    - 额定负载电流: 2.5 A 至 4 A
    - 最大额定值: 2.5 A 至 4 A
    - 连接 B 和 C:
    - 额定负载电流: 5 A 至 8 A
    - 最大额定值: 5 A 至 8 A
    其他电气特性
    - 最大导通电阻: 0.05 Ω (G3VM-31HR)
    - 最小关断电流泄漏: 10 nA
    - 转换时间: 开启时间典型值为 0.6 至 5 ms,关闭时间典型值为 0.1 至 1 ms
    - 隔离电压: 1500 Vrms AC 1 分钟

    产品特点和优势


    1. 低导通电阻: 这种MOS FET继电器具有非常低的导通电阻,从而减少了功率损耗。
    2. 高电流容量: 支持高达60 V的工作电压和高达6.6 A的连续负载电流。
    3. 小型封装: 采用SOP 6引脚封装,体积小巧,易于安装。
    4. 高可靠性: 在严苛的环境下也能保证长期稳定运行。
    5. 快速响应: 开关时间短,可以实现快速切换操作。

    应用案例和使用建议


    应用案例
    - 半导体测试设备
    - 通信设备
    - 测试与测量设备
    - 安全设备
    - 工业设备
    - 电源电路
    - 娱乐设备
    使用建议
    - 温度管理: 确保工作环境温度不超过绝对最大额定温度125°C,避免过热导致设备损坏。
    - 负载电流选择: 根据实际应用选择合适的负载电流范围,确保满足设备的需求。
    - 引脚配置选择: 根据负载要求选择正确的连接形式(A、B 或 C),确保正确连接。

    兼容性和支持


    - 该产品与标准SOP 6引脚封装兼容,便于在现有电路板上进行替换。
    - 厂商提供技术支持和维护服务,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问题: 导通电阻异常高
    - 解决方法: 检查引脚是否正确连接,确认负载电流未超出额定值。
    2. 问题: 工作温度过高
    - 解决方法: 加强散热措施,或者调整负载电流以降低功耗。
    3. 问题: 开关时间不稳定
    - 解决方法: 检查LED驱动电流是否符合推荐条件,确保LED电流稳定。

    总结和推荐


    综合评估
    G3VM-21HR/31HR/41HR/61HR/61HR1 MOS FET继电器是一款高性能的产品,具备低导通电阻、高电流容量和快速响应的特点,适合在多种应用场景中使用。其紧凑的设计和高可靠性使其成为许多设备的理想选择。
    推荐使用
    基于以上分析,强烈推荐使用G3VM-21HR/31HR/41HR/61HR/61HR1 MOS FET继电器。如果您正在寻找一个高性能且可靠的小型继电器,这款产品将是您的最佳选择。

G3VM-61HR1参数

参数
最大导通电阻 60mΩ
负载电流额定值 3A
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.33V
控制电压 -
开关功能 -
长*宽*高 6.3mm(长度)*4.4mm(宽度)
通用封装 SOP-6
安装方式 贴片安装
包装方式 管装
