G3M-203P-4 DC5

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 75V~264V 3A 4V~6V(DC) 4V(DC)~6V(DC) SIP-4 通孔安装 40mm*9mm*20mm
供应商型号:
供应商:
标准整包数: 0

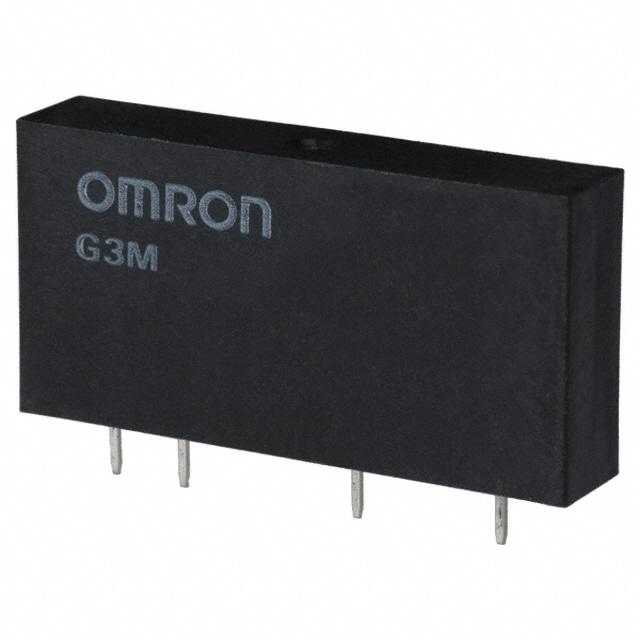

OMRON/欧姆龙 固态继电器 G3M-203P-4 DC5

G3M-203P-4 DC5概述


    产品简介


    G3M系列固态继电器(Solid State Relays, SSR)是欧姆龙公司推出的一种用于直流输入交流输出的负载开关产品。这些继电器专为高密度印刷电路板(PCB)设计,适用于需要高可靠性、无电弧火花且寿命长的应用场景。G3M系列提供3安培和5安培两种型号,符合UL、CSA、EN(EN60950)等多项国际安全标准,适合广泛的应用领域,如工业控制、楼宇自动化、通讯设备及家用电器等。

    技术参数


    - 型号命名规则:
    - @:额定负载电流(03代表3A,05代表5A)
    - P:引脚类型(例如:G3M-203P)
    - L:是否具备零交叉功能(例如:G3M-203P-4)
    - UTU:认证情况(例如:UL、CSA、TÜV)
    - VD:认证情况(例如:UL、CSA、VDE)
    - 电气特性:
    - 输入电压:5 VDC, 12 VDC, 24 VDC
    - 输出负载电流:3A 或 5A
    - 最大操作电压:264 VAC
    - 额定输入电压范围:5 VDC (4到6 VDC),12 VDC (9.6到14.4 VDC),24 VDC (19.2到28.8 VDC)
    - 输出阻抗:300Ω(5 VDC),800Ω(12 VDC),1.6kΩ(24 VDC)
    - 工作温度范围:-30°C到80°C
    - 储存温度范围:-30°C到100°C
    - 环境条件:
    - 工作湿度:45%至85%RH
    - 振动测试:10到55到10 Hz,0.75毫米单峰幅度(1.5毫米双峰幅度)
    - 冲击测试:1000m/s²

    产品特点和优势


    G3M系列固态继电器拥有以下独特功能和优势:
    - 超薄设计:专为高密度PCB设计,适合空间受限的应用。
    - 双重认证:5A型号具备UL、CSA、EN(EN60950)等认证;3A型号具备UL、CSA认证。
    - 零交叉功能:减少电磁干扰和瞬时峰值电流。
    - 快速响应时间:操作时间通常不超过1毫秒,释放时间不超过1/2个负载电源周期加上1毫秒。

    应用案例和使用建议


    G3M系列固态继电器在多种应用中表现出色。例如,在工业控制系统中,它可用于精确控制电动机和其他负载的通断。根据手册中的指导,合理规划散热系统以保持负载电流在安全范围内是非常重要的。
    使用建议:
    - 确保系统的冷却和通风良好,特别是在高温环境中使用。
    - 在使用过程中定期检查系统状态,确保长期稳定运行。

    兼容性和支持


    G3M系列继电器具有广泛的兼容性,能够与其他标准电气设备无缝集成。此外,欧姆龙公司提供了详尽的技术支持和维修服务,用户可以咨询相关代表获取更多帮助。

    常见问题与解决方案


    - 问题:如何选择合适的型号?
    - 解决方案:根据所需的负载电流和输入电压选择对应型号,例如需要5A电流时选择G3M-205P。

    - 问题:如果负载电流超过额定值怎么办?
    - 解决方案:必须调整负载电流,使其符合手册中的要求,确保不会超过SSR的负载能力。

    总结和推荐


    G3M系列固态继电器凭借其出色的性能、可靠性和广泛的应用兼容性,成为许多工业和商业应用的理想选择。通过细致的设计和严格的测试,确保了其在各种复杂环境下的稳定运行。因此,强烈推荐G3M系列固态继电器作为高性能负载开关的首选解决方案。

G3M-203P-4 DC5参数

参数
输出类型 AC,过零
负载电压 75V~264V
输入电压 4V~6V(DC)
控制电压 4V(DC)~6V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 3A
长*宽*高 40mm*9mm*20mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G3M-203P-4 DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3M-203P-4 DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3M-203P-4 DC5 G3M-203P-4 DC5数据手册

G3M-203P-4 DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
