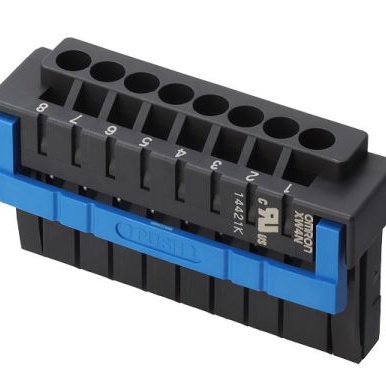

XW4N-08D1-S

产品分类: 端子 - 其他
厂牌: OMRON/欧姆龙
产品描述: Terminal Block Socket
供应商型号: N-XW4N-08D1-S
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 端子 - 其他 XW4N-08D1-S

XW4N-08D1-S概述


    产品简介


    产品类型:
    3.5mm-Pitch Push-In Terminal Block PCB Connectors(3.5毫米间距插拔式终端块PCB连接器)
    主要功能:
    - 易于插入和拔出,且具有高接触可靠性。
    - 适用于通过孔回流焊,适合贴片焊接安装。
    - 插座顶部标有标准引脚数,无需额外空间进行引脚识别。
    - 具有“免手”机制,便于在使用螺丝刀时保持稳定。
    - 可选配防错码键,以防止错误插入。
    应用领域:
    广泛应用于电路板连接、自动化设备、工业控制系统等领域。

    技术参数


    - 接口结构:
    - 单排直式
    - 单排弯角
    - 双排直式
    - 双排弯角
    - 电气特性:
    - 额定电流:8A
    - IEC额定电压:160V
    - UL额定电压:300V(仅限特定型号)
    - UL额定电流:8A
    - 耐压值:1600VAC(1分钟,泄漏电流:最大1mA)
    - 适用导线范围:
    - 实心导线:0.2mm²至1.5mm²
    - 绞合导线:0.2mm²至1.5mm²
    - 带塑料套管绞合导线:0.2mm²至0.75mm²
    - 环境要求:
    - 工作温度范围:-40℃至100℃(无冷凝或结冰)
    - 存储温度范围:-40℃至70℃(无冷凝或结冰)
    - 存储湿度范围:5%至85%RH

    产品特点和优势


    1. 高效操作:
    - 易于插入和拔出,提高装配和维护效率。

    2. 兼容性强:
    - 支持通过孔回流焊,适用于贴片焊接。

    3. 识别方便:
    - 引脚数量标记清晰,不需额外空间识别引脚。
    4. 防错设计:
    - 可选配防错码键,避免错误插入。

    应用案例和使用建议


    实际应用场景:
    - 在自动化设备和工业控制系统中,用于精密电路板之间的连接。
    使用建议:
    - 在使用螺丝刀进行连接和断开操作时,确保螺丝刀的角度在10°到15°之间。
    - 插入导线前,确认导线的额定值以避免冒烟或点燃。
    - 在进行焊接或组装时,注意不要对产品施加过多应力,以防止损坏。

    兼容性和支持


    - 本产品支持多种引脚排列方式,可满足不同应用场景的需求。
    - 生产厂家提供相应的工具和支持服务,例如XW4Z-00B螺丝刀,用于确保正确的安装和维护。

    常见问题与解决方案


    1. 问题: 导线无法正确插入连接器。
    - 解决方案: 确认导线的尺寸和导线端部是否正确处理。
    2. 问题: 插头无法完全插入插座。
    - 解决方案: 检查是否存在灰尘或其他杂物阻碍插入过程。
    3. 问题: 连接器出现接触不良现象。
    - 解决方案: 重新插拔并检查连接器是否正确安装。

    总结和推荐


    总结:
    这款3.5mm-Pitch Push-In Terminal Block PCB Connectors具备高效的操作性能、清晰的引脚标识和丰富的功能选项。其坚固的设计和良好的电气特性使其在自动化设备和工业控制领域拥有显著的应用优势。
    推荐:
    强烈推荐该产品用于需要高可靠性和易维护性的电路连接场景。它不仅能够提升装配效率,还能有效减少故障率,是理想的电路连接解决方案。

XW4N-08D1-S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-08D1-S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 端子 - 其他 OMRON/欧姆龙 XW4N-08D1-S XW4N-08D1-S数据手册

XW4N-08D1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 10.441 ¥ 88.7485
35+ $ 8.5387 ¥ 72.579
70+ $ 7.9458 ¥ 67.5393
80+ $ 7.1094 ¥ 60.4299
库存: 80
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1331.22
