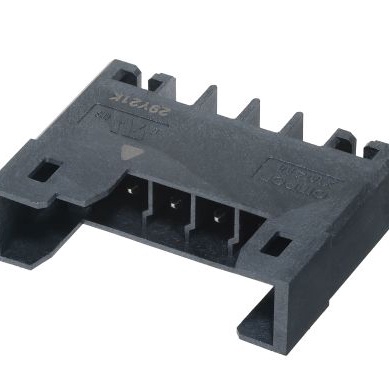

XW4M-04D1-H1DS

产品分类: 端子 - 其他
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752053
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 端子 - 其他 XW4M-04D1-H1DS

XW4M-04D1-H1DS概述


    产品简介


    XW4M/XW4N系列是3.5mm间距推入式终端块PCB连接器。这些连接器通过独特的插入和移除结构设计,极大地提高了连接器的操作效率和电缆布线的便捷性。本系列产品主要用于工业自动化、通信设备、电源管理系统等众多领域。

    技术参数


    - 额定电压:IEC 160 V;UL 300 V(仅限XW4N-@@D@-@,XW4M-@@D1-@@D@)
    - 额定电流:8 A
    - 工作温度范围:-40至100°C(无冷凝或结冰)
    - 相对湿度范围:5%至85%
    - 储存温度范围:-40至70°C(无冷凝或结冰)
    - 储存湿度范围:5%至70%
    - 插拔次数:100次
    - 适用导线范围:
    - 实心导线:0.2 mm² 至 1.5 mm²
    - 绞合导线:0.2 mm² 至 1.5 mm²
    - 绞合导线带塑料套管:0.2 mm² 至 0.75 mm²
    - 绞合导线不带塑料套管:0.2 mm² 至 1.5 mm²
    - 绝缘耐压:1,600 VAC 1分钟(泄漏电流最大1 mA)

    产品特点和优势


    1. 高效插入与移除:独特的锁紧机制确保了连接的可靠性和便捷性。
    2. 兼容性:支持通孔回流焊接,适用于回流焊接。
    3. 易于识别:顶部标准的针脚数印刷,无需额外空间进行标识。
    4. 防错设计:提供带有编码键的选择,防止错误插入。

    应用案例和使用建议


    - 工业自动化系统:用于设备间信号传输,提高系统的稳定性和可靠性。
    - 电源管理系统:在电源转换装置中用于高密度布线,提升效率和稳定性。
    - 通信设备:在需要高密度布线的环境中使用,确保通信质量。
    使用建议:
    - 确保插入导线时不要施加过大的力,避免损坏导线或连接器。
    - 插入导线前应确认导线的额定值,以避免潜在的火灾风险。
    - 使用时注意连接环境,避免在极端温度或湿度下使用。

    兼容性和支持


    - 兼容性:适用于多种电路板类型,具体兼容性请参考手册。
    - 支持:厂商提供详尽的技术支持和维护服务,可通过官方渠道获取更多信息。

    常见问题与解决方案


    - Q:如何正确安装和拆除导线?
    - A:参照手册中的步骤操作,使用适当的工具确保正确安装和拆除。
    - Q:如何防止错误插入?
    - A:使用带有编码键的选择,严格按照手册中的步骤操作。

    总结和推荐


    总结:
    - 高效可靠的插入和移除机制,确保连接的稳定性和便捷性。
    - 支持多种导线类型,适应性强。
    - 优秀的电气和机械特性使其成为多个行业领域的理想选择。
    推荐:
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐使用XW4M/XW4N系列3.5mm间距推入式终端块PCB连接器。无论是在工业自动化还是通信设备中,它们都将展现出色的表现。

XW4M-04D1-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-04D1-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 端子 - 其他 OMRON/欧姆龙 XW4M-04D1-H1DS XW4M-04D1-H1DS数据手册

XW4M-04D1-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6327 ¥ 81.589
库存: 15
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.58
