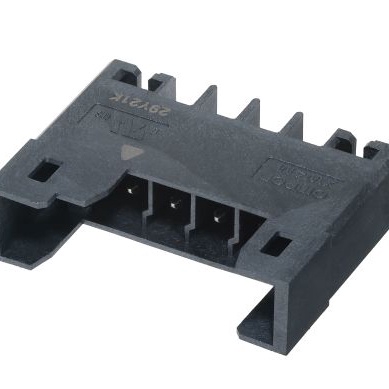

XW4M-04D1-H1DA

产品分类: 端子 - 其他
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752138
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 端子 - 其他 XW4M-04D1-H1DA

XW4M-04D1-H1DA概述


    产品简介


    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors
    XW4M/XW4N 系列是一款3.5毫米间距的推入式终端块PCB连接器,旨在大幅提高连接器插入和移除的效率及电缆布线的便利性。这些连接器广泛应用于电子制造和工业自动化等领域,具有高效可靠的特点。

    技术参数


    - 规格:3.5毫米间距
    - 接触可靠性:采用独特的连接结构设计,确保高接触可靠性。
    - 焊锡兼容性:通过回流焊接工艺,适用于再流焊接。
    - 识别标记:插座顶部表面印有标准引脚编号,无需额外的空间进行引脚标识。
    - 安装便捷:采用了“免手工具”机制,使得螺丝刀可以固定住,提高布线效率。
    - 误插防护:提供编码键以防止错误插入。
    - 适用电线范围:固体电线0.2至1.5平方毫米;绞合电线0.2至1.5平方毫米(带塑料套管为0.2至0.75平方毫米)。
    - 耐压:AC 1600伏,持续1分钟(漏电流最大1毫安)。
    - 工作温度范围:-40°C 至 100°C(无冷凝或结冰)。
    - 储存条件:存储温度-40°C 至 70°C(无冷凝或结冰),相对湿度5%至70%。

    产品特点和优势


    - 高接触可靠性:独特的连接结构设计确保了连接器的高效性和可靠性。
    - 高效的安装与拆卸:通过免手工具机制提高了布线效率,减少了组装和维护的时间。
    - 简便的安装方式:标准引脚编号打印在插座顶部,易于识别引脚位置。
    - 误插防护:通过编码键防止错误插入,提高系统的安全性和可靠性。
    - 兼容性好:适用于多种电线规格,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 汽车电子系统:用于汽车电子控制单元的布线,提供高可靠性的信号传输。
    2. 工业控制系统:在复杂的工业控制系统中作为信号传输接口,保证高接触可靠性。
    3. 智能家居设备:用于智能家电和照明系统的信号传输,提供高效可靠的连接。
    使用建议
    - 在使用过程中,确保电线规格符合要求,避免因电线过细而难以连接。
    - 插入或移除电线时,务必使用正确的工具和方法,防止损坏连接器。
    - 定期检查连接器的状态,确保其始终保持良好性能。

    兼容性和支持


    - 兼容性:该产品适用于各种电线规格,如固体电线和绞合电线,带或不带塑料套管。
    - 制造商支持:厂商提供详细的安装和使用指南,同时也提供配件如螺丝刀和编码键,确保用户能够正确安装和使用连接器。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电线难以连接 | 使用适当的螺丝刀辅助插入,特别是对于较细的电线。 |
    | 连接器无法完全插入 | 确保电线按照正确的顺序排列,并且没有损坏。 |
    | 连接器出现异常噪音 | 检查是否有异物或连接不良的情况,必要时重新装配。 |

    总结和推荐


    XW4M/XW4N系列3.5毫米间距推入式终端块PCB连接器以其高效可靠的性能、简易的操作和广泛的适用性,成为了市场上非常受欢迎的产品。它不仅具备优良的电气特性,还具有出色的机械强度和耐久性。对于需要高效布线的应用场景,推荐选用XW4M/XW4N系列产品,以确保连接器工作的稳定性和可靠性。

XW4M-04D1-H1DA厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-04D1-H1DA数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 端子 - 其他 OMRON/欧姆龙 XW4M-04D1-H1DA XW4M-04D1-H1DA数据手册
