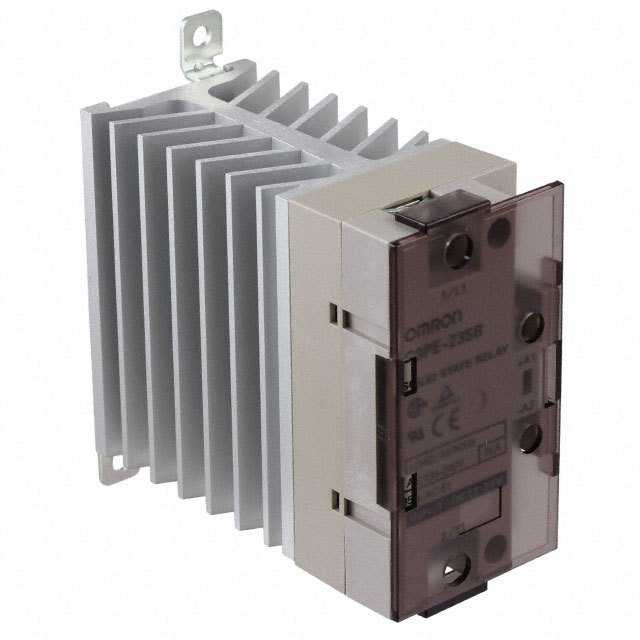

G3PE-235B DC12-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3PE Three Phase系列, DIN 导轨, 最大负载电流35 A, 最大负载电压264 V 交流
供应商型号: 653-G3PE-235BDC12-24
供应商: Mouser
标准整包数: 1

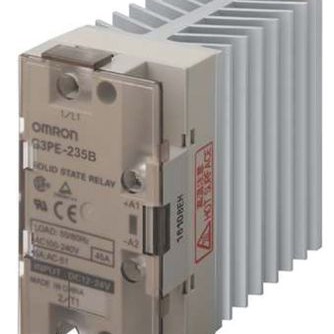

OMRON/欧姆龙 固态继电器 G3PE-235B DC12-24

G3PE-235B DC12-24概述


    产品简介


    产品类型: 固态继电器(Solid State Relay,简称SSR)
    主要功能: 用于加热器控制,具有无电弧切换能力,能够在宽温度范围内稳定工作。
    应用领域: 广泛应用于各种加热系统,如工业加热设备、HVAC系统、暖通空调等。

    技术参数


    型号: G3PE-215B, G3PE-225B, G3PE-235B, G3PE-245B, G3PE-515B, G3PE-525B, G3PE-535B, G3PE-545B
    - 额定输入电压: 12到24VDC
    - 零交叉功能: 支持/不支持
    - 操作指示器: 光耦指示器(黄色LED)
    - 额定输入电流: 最大10mA(24VDC)
    - 主电路额定电压: 单相100到240VAC,三相100到240VAC
    - 额定负载电流:
    - 单相: 15A(40°C),25A(40°C),35A(25°C),45A(25°C)
    - 三相: 15A(40°C),25A(40°C),35A(25°C),45A(25°C)
    - 最小负载电流: 0.2A(单相),0.5A(三相)
    - 浪涌电流电阻:
    - 单相: 150A(60Hz, 1周期),220A(60Hz, 1周期),440A(60Hz, 1周期)
    - 三相: 150A(60Hz, 1周期),220A(60Hz, 1周期),440A(60Hz, 1周期)
    - 允许的I²t值: 参见工程数据
    - 绝缘方法: 光耦
    - 介电强度: 2500VAC,50/60Hz,1分钟
    - 环境存储温度: -30到100°C
    - 环境工作温度: -30到80°C
    - 环境工作湿度: 45%到85%
    - 重量: 见各型号规格

    产品特点和优势


    1. 紧凑设计: 具有纤薄轮廓,适合紧凑安装。
    2. 内置散热器: 有效提高散热效率,确保长期稳定运行。
    3. RoHS合规: 符合环保要求。
    4. 增强过压保护: 在大电流输出时具有更高的抗冲击能力。
    5. 认证标准: 满足UL、CSA和EN标准(TÜV认证)。
    6. 多种安装方式: 支持DIN轨道安装和螺钉固定。

    应用案例和使用建议


    应用场景:
    - 工业加热设备
    - 空调系统
    - 供暖设备
    使用建议:
    1. 环境温度影响: 注意负载电流受环境温度的影响,避免高温环境下的过载风险。
    2. 正确的安装位置: 尽量选择通风良好的位置安装,以保证散热效果。
    3. 定期检查: 定期检查接线端子,确保接触良好。
    4. 匹配合适的负载: 根据具体应用场景选择合适的型号和负载电流范围。

    兼容性和支持


    兼容性: 适用于DIN轨道(适用的DIN轨道:TR35-15Fe (IEC 60715))。部分型号支持外部散热器附件。
    支持和维护: 厂商提供详细的技术文档和售后支持,包括安装指导、故障排查等。

    常见问题与解决方案


    问题1: 设备无法启动。
    解决方案: 检查输入电压是否符合要求(12到24VDC),确保接线正确。
    问题2: 负载电流波动。
    解决方案: 检查负载电流是否超出规定范围,确认连接线路和散热条件良好。
    问题3: 设备发热异常。
    解决方案: 检查散热器是否正常工作,适当调整安装位置或增加额外冷却措施。

    总结和推荐


    综上所述,G3PE系列固态继电器以其紧凑的设计、高效的散热能力和可靠的性能,在加热器控制领域表现出色。特别是其内置散热器和强大的抗冲击能力,使其在高可靠性需求的应用中占据明显优势。考虑到其广泛的认证和支持服务,强烈推荐使用G3PE系列固态继电器。

G3PE-235B DC12-24参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 35A
输出类型 AC,过零
负载电压 100V~240V
输入电压 12V~24V(DC)
控制电压 12V(DC)~24V(DC)
长*宽*高 44.5mm*100mm*100mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G3PE-235B DC12-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3PE-235B DC12-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3PE-235B DC12-24 G3PE-235B DC12-24数据手册

G3PE-235B DC12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
