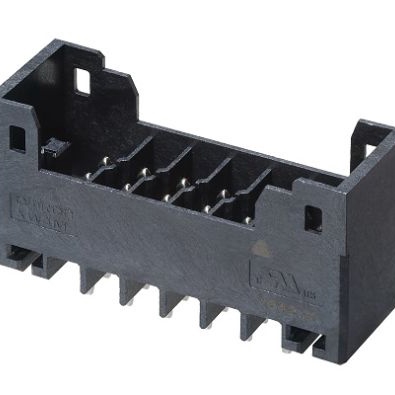

XW4M-12D2-V1DS

产品分类: 端子 - 其他
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752091
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 端子 - 其他 XW4M-12D2-V1DS

XW4M-12D2-V1DS概述

    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors

    1. 产品简介


    XW4M/XW4N 是一款3.5毫米间距的推入式端子块PCB连接器,适用于需要高效连接和拆卸的场合。这些连接器设计用于提升电缆接线的效率,并确保接触可靠性。它们广泛应用于各种工业控制系统、自动化设备及通信设备等领域。

    2. 技术参数


    - 接线类型: 单排、直角及双排、直角接线
    - 适用电线范围:
    - 固体电线:0.2 mm² 到 1.5 mm²
    - 绞合电线:0.2 mm² 到 1.5 mm²(含塑料套管)
    - 绞合电线:0.2 mm² 到 0.75 mm²(不含塑料套管)
    - 额定电压: IEC 160 V;UL 300 V(仅XW4N-@@D@-@、XW4M-@@D1-@@D@);150 V(仅XW4M-@@D2-@@D@)
    - 额定电流: 8 A
    - 绝缘耐压: 1600 VAC 1分钟(最大泄漏电流1 mA)
    - 环境温度范围: 使用:-40°C 至 100°C;储存:-40°C 至 70°C
    - 环境湿度范围: 使用:5% 至 85%RH;储存:5% 至 70%RH
    - 插入耐用性: 100次
    - 材料: 插头外壳(LCP UL94 V-0)、插头接触件(黄铜)、终端部分(锡镀层)、匹配部分(金镀层)、固定销(黄铜/锡镀层)

    3. 产品特点和优势


    - 高效连接与拆卸: 独特的连接结构设计简化了插入和拆卸过程,显著提高装配和维护的效率。
    - 兼容性强: 支持通孔回流焊接,适用于回流焊安装。
    - 标识方便: 插座顶部标准印制了引脚编号,无需额外空间标识针脚。
    - 操作简便: "无手操作"机制允许螺丝刀保持插入状态,进一步提高操作效率。
    - 防错设计: 提供编码键选项,避免错误插入。
    - 认证标准: 符合UL1059、CSA C22.2 No.158、IEC 60947-7-4标准。

    4. 应用案例和使用建议


    - 应用案例: 在工业自动化控制系统中,用于连接传感器和执行器。在电信设备中,用于连接信号传输线路。
    - 使用建议:
    - 连接前确认电线符合指定规格,以避免过度拉伸导致损坏。
    - 插入或移除时,请使用专用螺丝刀并确保按正确方向进行,以防止损坏。
    - 避免在高湿度、高温、腐蚀性气体环境中使用,以防性能下降。

    5. 兼容性和支持


    - 兼容性: 与通过-hole回流焊接兼容,支持直角和直列式安装。
    - 支持和维护: 厂商提供详细的用户手册和技术支持,可查询其官方网站获取CAD数据及配件信息。

    6. 常见问题与解决方案


    - 问题1: 端子块无法完全插入插座。
    - 解决方案: 检查是否有杂质或损坏,如未发现问题,则可能需要更换新的端子块。
    - 问题2: 插拔过程中出现异常噪音。
    - 解决方案: 检查插头和插座是否有变形或损伤,必要时重新插入或更换部件。
    - 问题3: 插头与插座无法正确对接。
    - 解决方案: 确认编码模式正确,并检查是否有外部压力施加于连接部位。

    7. 总结和推荐


    XW4M/XW4N 系列3.5毫米间距推入式端子块具有高效的连接性能和便捷的操作体验,是工业自动化、电信等领域的理想选择。其独特的设计和可靠的性能使其在市场上具备较强的竞争力。综上所述,我们强烈推荐该系列产品用于需要高效接线的应用场合。

XW4M-12D2-V1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-12D2-V1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 端子 - 其他 OMRON/欧姆龙 XW4M-12D2-V1DS XW4M-12D2-V1DS数据手册

XW4M-12D2-V1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
