首页  >  产品百科  >  XW4M-40D2-H1DS

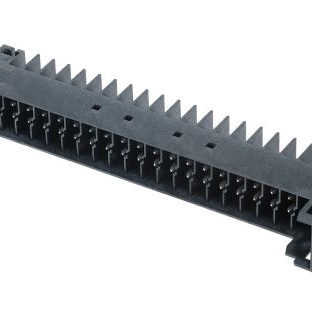

XW4M-40D2-H1DS

产品分类: 端子 - 其他
厂牌: OMRON/欧姆龙
产品描述: Push-in Terminal Block PCB Connector
供应商型号: 3697974
供应商: 海外现货
标准整包数: 1

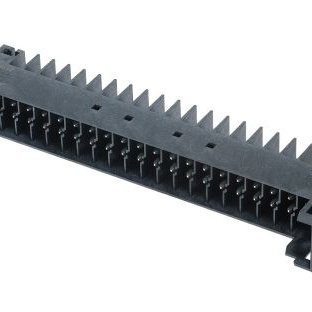

OMRON/欧姆龙 端子 - 其他 XW4M-40D2-H1DS

XW4M-40D2-H1DS概述


    产品简介


    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors
    本产品是专为提高连接器插入和拆除效率及电缆布线效率而设计的3.5mm间距推入式端子块PCB连接器。通过独特的连接器啮合结构,实现了易于插入和拆卸,并保证了高接触可靠性。这些特性有助于增强检查、组装和维护工作的效率。此外,该连接器支持通孔回流焊接,适用于回流焊安装。产品标准引脚数印在插座顶部表面,无需在PCB表面额外预留识别空间。

    技术参数


    - 适配电线范围:固态电线:0.2 mm²至1.5 mm²;绞合线:0.2 mm²至1.5 mm²;带塑料套管的绞合线:0.2 mm²至0.75 mm²;无塑料套管的绞合线:0.2 mm²至1.5 mm²
    - 剥离长度:9.5 mm 最小值
    - 额定电压(IEC):160 V(类别III/3);(UL):300 V(仅限XW4N-@@D@-@,XW4M-@@D1-@@D@);150 V(仅限XW4M-@@D2-@@D@)
    - 额定电流(IEC):8 A;(UL):8 A
    - 耐压能力:1600 VAC 1分钟(漏电流:最大1 mA)
    - 使用温度范围:-40至100°C(无冷凝或结冰)
    - 储存温度范围:-40至70°C(无冷凝或结冰)

    产品特点和优势


    - 高效率连接:独特的连接器啮合结构显著提高了插入和拆除的效率。
    - 兼容性:适用于回流焊接,便于自动化生产。
    - 清晰标识:标准引脚数印在插座顶部,便于识别。
    - 防止错误插入:可选编码键,确保正确插入。
    - 高可靠性:经过严格测试,具有良好的耐久性和可靠性。

    应用案例和使用建议


    应用场景
    - 适合用于需要高密度布线的应用,例如工业控制、通信设备和汽车电子等领域。
    - 在自动化生产线上的回流焊接工艺中表现优异,可以减少人工操作,提高生产效率。
    使用建议
    - 确保电线剥离长度符合要求,以确保良好的接触。
    - 插入和拔出电线时应小心,避免对终端块造成损坏。
    - 定期检查连接器的状态,确保其保持良好性能。

    兼容性和支持


    - 兼容性:适用于多种电线类型,包括固态电线、绞合线及其对应的插头。
    - 工具支持:推荐使用XW4Z-00B螺丝刀进行装配。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入不顺畅 | 检查电线剥离长度是否符合要求,调整电线剥皮长度 |
    | 螺丝刀插入释放孔困难 | 确认螺丝刀角度在10°到15°之间,避免扭曲螺丝刀 |

    总结和推荐



    总结


    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors以其高效率连接、优良的电气性能和可靠性在市场上具有很强的竞争力。它们适用于广泛的工业应用,能够提供出色的连接和维护体验。
    推荐
    鉴于其卓越的性能和适用性,我们强烈推荐在需要高效率连接的项目中使用XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors。其简便的操作方式和广泛的兼容性使其成为现代电子工程项目的理想选择。

XW4M-40D2-H1DS参数

参数
应用等级 工业级

XW4M-40D2-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-40D2-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 端子 - 其他 OMRON/欧姆龙 XW4M-40D2-H1DS XW4M-40D2-H1DS数据手册

XW4M-40D2-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
