G3RV-SR500-A AC230

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 固态接口继电器, G3RV-SR, 最大负载电流2 A, 最大负载电压264 V 交流, 最大控制电压230 V 交流
供应商型号: 653-G3RVSR500AAC230
供应商: Mouser
标准整包数: 1

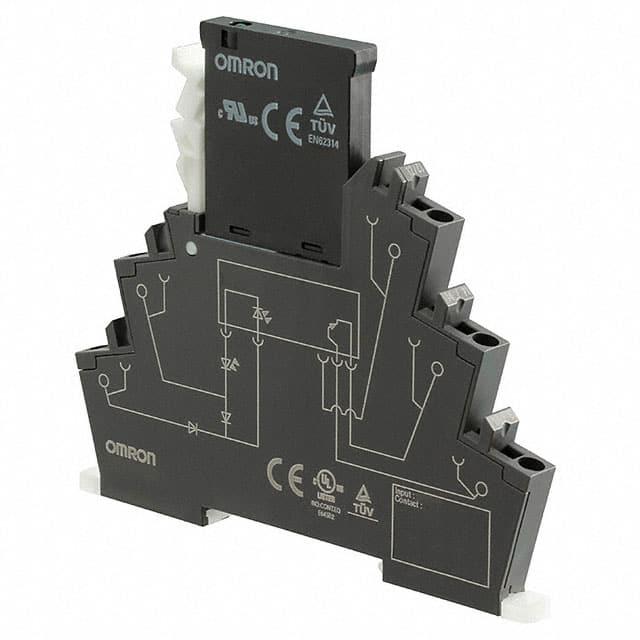

OMRON/欧姆龙 固态继电器 G3RV-SR500-A AC230

G3RV-SR500-A AC230概述


    产品简介


    G2RV-SR 和 G3RV-SR 是一款全球标准尺寸的薄型 I/O 继电器,厚度仅为 6.2 mm,适用于小型控制面板的设计。G2RV-SR 系列采用电磁继电器技术,而 G3RV-SR 系列则采用了固态继电器技术。两款继电器均通过减小高度和引入先进的接线技术,提高了空间利用率和易用性。

    技术参数


    - 输入电压: 12 VDC, 24 VDC, 48 VDC, 100 VAC, 110 VAC, 200 VAC, 230 VAC
    - 额定电流: 交流最大电流为 6 A,直流最大电流为 3 A
    - 开闭能力: 6 A(250 VAC),6 A(30 VDC)
    - 必须操作电压: 最大额定电压为 110% 额定电压,最小额定电压为 85%
    - 绝缘电阻: 1000 MΩ(在 500 VDC 下)
    - 介电强度: 4000 VAC(50/60 Hz,1 分钟)
    - 振动/冲击抗性: 破坏振动频率范围 10 至 55 至 10 Hz,单振幅 0.50 mm;破坏冲击加速度 1000 m/s²
    - 工作温度: 运行范围 -40°C 到 +55°C(无结冰或凝结)

    产品特点和优势


    - 紧凑设计: 减少了25%的高度,使得控制面板更加紧凑。
    - 高效的接线技术: 推入式接线技术(Push-in Plus Technology)节省了接线时间,简化了安装过程。
    - 高可靠性: 无需紧固螺丝,从而实现了免维护操作。
    - 状态确认: 透明外壳使得接触状态一目了然,便于现场检查异常情况。
    - 多种型号: 提供不同的额定输入电压和输出负载选择,以满足不同应用需求。

    应用案例和使用建议


    G2RV-SR 和 G3RV-SR 可广泛应用于自动化控制系统,如工业机器人、工厂自动化系统和物联网设备。这些继电器特别适合于需要高密度安装和精确控制的应用场合。
    使用建议:
    1. 在接线过程中确保使用符合规格的导线,并遵循正确的接线方法。
    2. 在安装前确保所有组件固定牢固,避免意外松动。
    3. 定期检查安装位置的环境条件,确保继电器在合适的温度和湿度下工作。

    兼容性和支持


    这些继电器与多种工业控制系统兼容,可以方便地集成到现有的设备中。此外,制造商提供详细的技术支持文档和售后服务,确保用户能够正确安装和维护这些产品。

    常见问题与解决方案


    - Q: 导线如何正确连接?
    - A: 使用推入式接线技术时,确保导线插入到位并检查是否稳固。

    - Q: 如何操作锁定杠杆(测试开关)?
    - A: 使用符合规格的平头螺丝刀操作锁定杠杆,并确保返回原位。

    总结和推荐


    G2RV-SR 和 G3RV-SR 是具有高度可靠性和易用性的继电器产品,特别适合需要紧凑设计和高效率的应用。推荐用于工业自动化系统,特别是在空间受限且需要精确控制的环境中。结合制造商提供的技术支持和服务,这些继电器能够为用户提供卓越的使用体验。

G3RV-SR500-A AC230参数

参数
最大导通电阻 -
负载电流额定值 2A
输出类型 AC,过零
负载电压 100V~240V
输入电压 230V(AC)
控制电压 230V(AC)(Max)
开关功能 -
长*宽*高 6.2mm*78mm*90mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

G3RV-SR500-A AC230厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3RV-SR500-A AC230数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3RV-SR500-A AC230 G3RV-SR500-A AC230数据手册

G3RV-SR500-A AC230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 92.928 ¥ 770.9645
10+ $ 78.8292 ¥ 666.1067
25+ $ 70.854 ¥ 598.7163
50+ $ 66.7275 ¥ 563.8474
100+ $ 63.7875 ¥ 539.0044
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 770.96
直接购买
加入购物车
