G3NA-240B-UTU AC100-240

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 19V~264V 40A 100V~240V 底座安装,螺纹安装
供应商型号: 4014538
供应商: 海外现货
标准整包数: 1

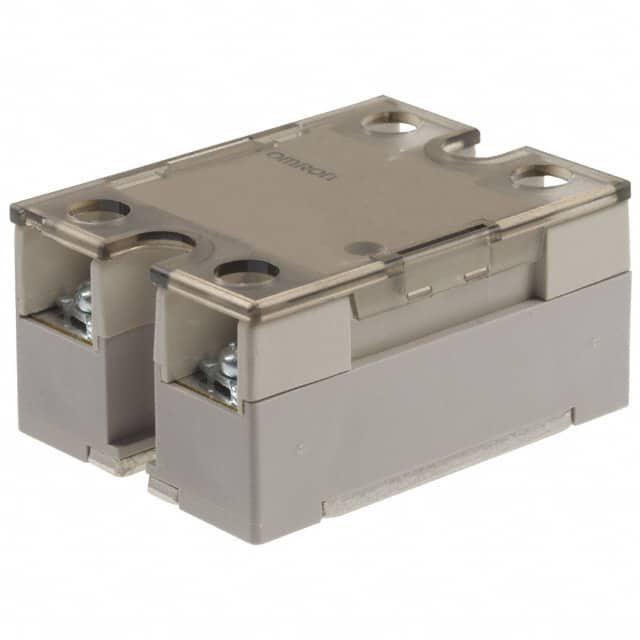

OMRON/欧姆龙 固态继电器 G3NA-240B-UTU AC100-240

G3NA-240B-UTU AC100-240概述

    固态继电器G3NA技术手册

    产品简介


    固态继电器(Solid State Relay,简称SSR)是一种无触点开关,用于实现电信号到电信号的转换。它被广泛应用在工业自动化、照明控制、电机控制、加热控制等领域。G3NA系列固态继电器是Hockey-puck样式的产品,采用紧凑设计,适用于各种不同电流需求的应用场景。

    技术参数


    | 参数 | 描述 |

    | 额定输入电压 | 5至24 VDC;100至240 VAC |
    | 输入阻抗 | 72 kΩ ±20% (AC输出) |
    | 输入电流 | 最大7 mA (DC),最大75 VAC (AC) |
    | 必须触发电压 | 最大4 VDC,最小1 VDC (DC);最大75 VAC,最小20 VAC (AC) |
    | 负载电压范围 | 19至264 VAC (交流型);24至240 VAC或5至200 VDC (直流型) |
    | 额定负载电流 | 0.1至5 A (G3NA-205B-UTU);0.1至10 A (G3NA-D210B-UTU) |
    | 启动时间 | DC输入:1 ms最大;AC输入:1/2周期+1 ms最大 |
    | 关闭时间 | DC输入:5 ms最大;AC输入:3/2周期+1 ms最大 |
    | 输出导通电压降 | 1.6 V (RMS)最大 |
    | 泄漏电流 | 最大5 mA (100 VAC) |
    | 绝缘电阻 | 最小100 MΩ (500 VDC) |
    | 击穿电压 | 2,500 VAC (1分钟),4,000 VAC (1分钟) |
    | 振动耐受性 | 破坏:10至55至10 Hz,0.75-mm单幅度 |
    | 冲击耐受性 | 破坏:1,000 m/s² |
    | 工作温度范围 | 运行:-30°C至80°C (无冰冻或凝露);存储:-30°C至100°C (无冰冻或凝露) |
    | 工作湿度范围 | 45%至85% |

    产品特点和优势


    - 紧凑设计:所有型号具有相同的紧凑尺寸,提供统一的安装间距。
    - 内置压敏电阻:有效吸收外部浪涌,增强可靠性(不包括G3NA-D210B-UTU)。
    - 操作指示灯:便于监控操作状态。
    - 保护盖:提高安全性。
    - 认证标志:通过UL、CSA和TÜV认证。

    应用案例和使用建议


    - 工业自动化:可以控制生产线上的电动机和传感器,提高生产效率。
    - 照明控制:调节建筑物内的灯光亮度,节能且易于维护。
    - 电机控制:控制各种类型的电动机,如风扇、泵和压缩机。
    使用建议:
    - 确保在适当的工作温度范围内使用,特别是在高温环境下。
    - 使用符合规格的散热片,以保持良好的散热效果。

    兼容性和支持


    - 兼容性:与多种DIN轨道和其他标准配件兼容。
    - 支持:厂商提供详尽的技术文档和支持服务,确保客户在安装和使用过程中得到充分的帮助。

    常见问题与解决方案


    - Q: 如何处理过载问题?
    - A: 安装适当的散热装置,确保系统在安全范围内运行。
    - Q: 如何解决电磁干扰问题?
    - A: 使用屏蔽电缆,减少外部干扰对系统的干扰。
    - Q: 在低温环境下如何保证正常工作?
    - A: 选择适合低温环境的型号,并确保环境温度不超过规定范围。

    总结和推荐


    综上所述,G3NA系列固态继电器凭借其可靠的性能和广泛的应用范围,在多个行业中表现出色。其紧凑的设计、可靠的防护措施和通过多项国际认证的特点使其成为市场上极具竞争力的产品。无论是对于需要频繁切换的工业应用还是对于需要精确控制的消费电子产品,G3NA都是一个非常值得推荐的选择。

G3NA-240B-UTU AC100-240参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 40A
输出类型 AC,过零
负载电压 19V~264V
输入电压 100V~240V
安装方式 底座安装,螺纹安装
包装方式 散装

G3NA-240B-UTU AC100-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3NA-240B-UTU AC100-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3NA-240B-UTU AC100-240 G3NA-240B-UTU AC100-240数据手册

G3NA-240B-UTU AC100-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
