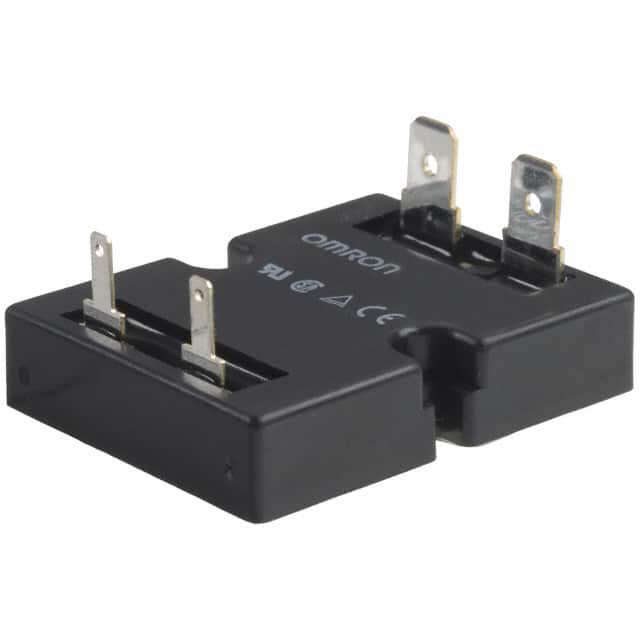

G3NE-205T-US DC5

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,过零 75V~264V 5A 4V~6V(DC) 4V(DC)~6V(DC) 底座安装
供应商型号: G3NE-205T-US DC5
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 固态继电器 G3NE-205T-US DC5

G3NE-205T-US DC5概述

    固态继电器(G3NE)技术手册

    1. 产品简介


    固态继电器(G3NE)是欧姆龙公司推出的紧凑型低功耗电子开关,适用于交流电负载的切换操作。它可以在额定电压为75到264伏特交流电(VAC)的环境下工作,提供5安培至20安培的电流范围。此系列产品广泛应用于工业自动化、家用电器及各类电力控制系统。

    2. 技术参数


    | 参数 | 描述 |

    | 额定输入电压 | 5VDC, 12VDC, 24VDC |
    | 额定输出电压 | 100VAC 至 240VAC |
    | 额定负载电流 | 5A, 10A, 20A |
    | 工作温度 | -30°C 至 80°C |
    | 存储温度 | -30°C 至 100°C |
    | 绝缘电阻 | 最小100MΩ (500VDC) |
    | 耐压能力 | 2000VAC (50/60Hz) |
    | 电磁干扰 | 符合EN55011 Group 1 Class B 和 EN61000-6-2标准 |

    3. 产品特点和优势


    G3NE系列固态继电器具有以下显著特点和优势:
    - 紧凑设计:采用专用铝PCB板和功率元件,确保体积小巧。
    - 高效吸收:内置的压敏电阻有效吸收外部浪涌。
    - 快速连接:提供快速连接的输入和输出接头。
    - 认证齐全:获得UL, CSA, IEC/EN(TÜV)认证,安全可靠。

    4. 应用案例和使用建议


    G3NE系列广泛应用于电机控制、加热器控制、照明系统等场合。根据实际应用情况,可以将G3NE用于不同类型的负载管理。在使用时应注意以下几点:
    - 正确安装:务必按照手册指引正确安装,以避免误操作。
    - 负载管理:考虑到温升效应,合理选择散热装置,保证负载电流不超过规定值。
    - 环境适应:在极端环境中使用时,需特别注意其温度和湿度要求。

    5. 兼容性和支持


    G3NE系列兼容多种输入电压(5VDC, 12VDC, 24VDC),方便用户根据不同应用需求选择合适的型号。此外,欧姆龙提供了丰富的技术支持文档,包括详细的安装指南和故障排查手册。

    6. 常见问题与解决方案


    - 问题一:继电器无法正常工作。
    - 解决方案:检查输入电压是否在规定范围内,确保连接无误。

    - 问题二:继电器出现过热现象。
    - 解决方案:确认是否已安装合适的散热装置,并且负载电流不超过额定值。

    - 问题三:出现意外断开情况。
    - 解决方案:重新检查安装位置,确保电路无误,避免接触不良。

    7. 总结和推荐


    G3NE系列固态继电器以其紧凑的设计、高可靠性以及广泛的适用性,在市场上表现优异。针对各类控制系统的负载切换需求,我们强烈推荐使用G3NE系列固态继电器,以实现高效、稳定的运行效果。

G3NE-205T-US DC5参数

参数
最大导通电阻 -
负载电流额定值 5A
输出类型 AC,过零
负载电压 75V~264V
输入电压 4V~6V(DC)
控制电压 4V(DC)~6V(DC)
开关功能 -
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 托盘

G3NE-205T-US DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3NE-205T-US DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3NE-205T-US DC5 G3NE-205T-US DC5数据手册

G3NE-205T-US DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
