首页  >  产品百科  >  G3SD-Z01P-PD-US-DC24

G3SD-Z01P-PD-US-DC24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: DC 3V~26V 1.1A 19.2V~28.8V(DC) 19.2V(DC)~28.8V(DC) DIP 通孔安装
供应商型号: Z7561-ND
供应商: Digi-Key
标准整包数: 1

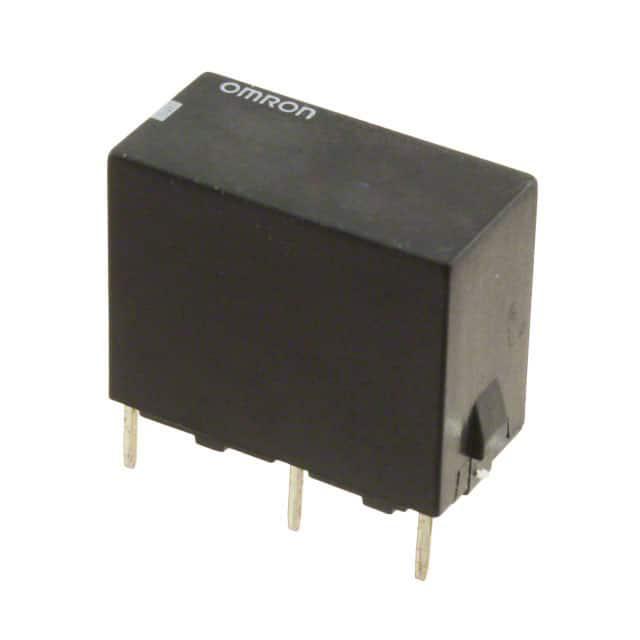

OMRON/欧姆龙 固态继电器 G3SD-Z01P-PD-US-DC24

G3SD-Z01P-PD-US-DC24概述

    固态继电器 G3S/G3SD:一种超小型、高性能的固态继电器

    1. 产品简介


    G3S/G3SD 系列是欧姆龙(Omron)推出的一款固态继电器(Solid State Relay,简称SSR),具有超小尺寸(DIP封装)、高可靠性和广泛的应用领域。此系列固态继电器能够处理高达1安培的电流,并适用于交流和直流负载。由于其独特的设计,这些继电器可以有效地替代传统的电磁继电器(如G6B),并在有限的空间内实现高效的功能。

    2. 技术参数


    | 参数类别 | 规格 |

    | 输入电压 | 5 VDC, 12 VDC, 24 VDC |
    | 输出电流 | 1 A(交流),1.2 A(交流,特定型号),1.1 A(直流),1.2 A(直流,特定型号) |
    | 额定电压 | 100 to 240 VAC(交流),4 to 26 VDC(直流) |
    | 绝缘电阻 | 100 MΩ(最小值,500 VDC测试) |
    | 隔离电压 | 2,500 VAC,50/60 Hz(持续1分钟) |
    | 功耗 | 需参考手册“负载电流与环境温度的关系” |

    3. 产品特点和优势


    G3S/G3SD 系列固态继电器拥有诸多独特优势,具体如下:
    - 超小尺寸:采用双列直插封装(DIP),适合空间受限的应用场景。
    - 兼容性:与G6B电磁继电器的终端兼容,可以方便地替换现有设计中的电磁继电器。
    - 高隔离度:高达2,500 VAC的输入输出隔离电压,有效防止电气干扰。
    - 宽泛的工作温度范围:可在极端环境下稳定运行,适用于多种工业环境。
    - 内置保护机制:集成的压敏电阻吸收外部冲击,提高电路安全性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 家电控制电路
    - 通信设备中的信号切换
    使用建议:
    - 在安装多个继电器时,注意散热管理,避免热堆积影响性能。
    - 对于需要频繁操作的应用场景,应确保电源提供足够的峰值电流来支持启动时的大电流需求。

    5. 兼容性和支持


    G3S/G3SD 系列固态继电器可与相同系列的产品进行组合安装,且与G6B电磁继电器具有相同的终端接口,便于替换现有设计。欧姆龙公司提供了全面的技术支持,包括在线文档、用户手册和客服热线,以确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热装置是否正确安装,并确保空气流通良好。 |
    | 启动电流过高 | 请确认输入电源的稳定性和电流供应是否足够。 |
    | 输出不正常 | 检查接线是否正确无误,并确保输入信号符合规范。 |

    7. 总结和推荐


    G3S/G3SD 固态继电器凭借其紧凑的尺寸、可靠的性能和广泛的应用范围,在工业和消费电子领域均表现出色。其独特的设计使其成为替代传统电磁继电器的理想选择,特别是在对空间和性能有严格要求的应用场合。强烈推荐使用此产品,特别是对于那些追求高性能和可靠性解决方案的工程师和技术人员。
    通过细致入微的技术参数分析及多方面的考量,我们可以得出结论:G3S/G3SD 固态继电器在技术和应用层面都表现出了卓越的品质和竞争力,是市场上值得信赖的选择之一。

G3SD-Z01P-PD-US-DC24参数

参数
负载电压 3V~26V
输入电压 19.2V~28.8V(DC)
控制电压 19.2V(DC)~28.8V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 1.1A
输出类型 DC
20mm(Max)
10mm(Max)
16.5mm(Max)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

G3SD-Z01P-PD-US-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3SD-Z01P-PD-US-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3SD-Z01P-PD-US-DC24 G3SD-Z01P-PD-US-DC24数据手册

G3SD-Z01P-PD-US-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.8544 ¥ 238.0059
10+ $ 23.0329 ¥ 212.032
25+ $ 21.9935 ¥ 202.4639
50+ $ 21.2385 ¥ 195.5133
100+ $ 20.5085 ¥ 188.7934
250+ $ 19.5815 ¥ 180.2599
500+ $ 18.9077 ¥ 174.0572
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 238
