G3VM-26M10

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 固态继电器, G3VM系列, 表面贴装, 最大负载电流200 mA, 最大负载电压20 V
供应商型号: N-G3VM-26M10
供应商: 云汉优选
标准整包数: 1

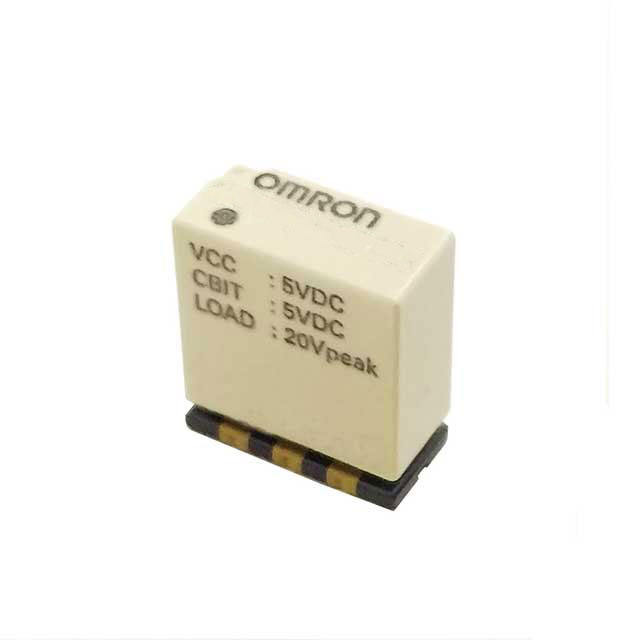

OMRON/欧姆龙 固态继电器 G3VM-26M10

G3VM-26M10概述

    G3VM-26M10/26M11/66M MOS FET Relay Module

    1. 产品简介


    G3VM-26M10/26M11/66M 是一款基于MOS FET(金属氧化物半导体场效应晶体管)的继电器模块,采用表面贴装技术。该系列继电器的主要特点是小型化设计,能够有效减少印刷电路板的占用空间。每个型号具有不同的额定负载电压和电流,适用于多种电子设备和系统。

    2. 技术参数


    以下是 G3VM-26M10/26M11/66M 的关键技术和性能参数:
    | 参数 | G3VM-26M10 | G3VM-26M11 | G3VM-66M |
    ||
    | 额定输入电压(VCC) | 5 VDC | 5 VDC | 5 VDC |
    | 负载电压(峰值/直流) | 20 V | 20 V | 60 V |
    | 持续负载电流(峰值/直流) | 200 mA / 90 mA | 1,000 mA / 450 mA | 400 mA / 160 mA |
    | 最大脉冲电流(峰值/直流) | 600 mA / 3,000 mA | 3,000 mA / 1,200 mA | 1,200 mA / - |
    | 绝缘电压(VI-O) | 500 Vrms | 500 Vrms | 500 Vrms |
    | 存储温度范围(Tstg) | -30至100°C | -30至100°C | -30至100°C |
    | 工作温度范围(Ta) | -30至80°C | -30至80°C | -30至80°C |

    3. 产品特点和优势


    - 小型化设计:G3VM-26M10/26M11/66M 的模块化设计使得其能够显著减少 PCB 的占用空间,非常适合空间有限的应用场合。
    - 高可靠性:通过确保输入和输出电路之间的高绝缘电压,保证了在高电压下的稳定工作。
    - 快速切换:具备出色的开关速度,适用于需要高速响应的应用场合。
    - 环境适应性强:能够在广泛的温度范围内正常工作,同时具备较好的抗湿度能力。

    4. 应用案例和使用建议


    G3VM-26M10/26M11/66M 主要应用于半导体测试设备,以及其他需要精确控制和高速切换的场合。例如,在电路板上的信号路由和电源管理方面,这些继电器能够有效地减少信号延迟和功耗。
    使用建议:
    - 在安装时,确保电源关闭以避免电击危险。
    - 确保焊接条件符合推荐标准,以防止热损伤内部组件。
    - 尽量在低湿度环境下存储和操作,以防止静电损伤。

    5. 兼容性和支持


    G3VM-26M10/26M11/66M 支持广泛的工业标准,可以与其他常见的电子元器件和设备兼容。OMRON 提供全面的技术支持,包括安装指导和故障排除服务。

    6. 常见问题与解决方案


    问题1:在安装过程中发现焊接不良。
    解决方案:请严格按照推荐的焊接条件进行焊接,并确保焊接时间不超过20秒。
    问题2:设备在高温环境下工作不稳定。
    解决方案:建议采取适当的散热措施,例如增加风扇通风,以降低设备内部温度。

    7. 总结和推荐


    G3VM-26M10/26M11/66M MOS FET 继电器模块凭借其小型化、高可靠性、快速切换等特点,非常适合用于半导体测试设备和其他需要精确控制的应用。考虑到其出色的性能和广泛的适用性,我们强烈推荐此产品用于相关应用场合。
    希望以上内容能够帮助您详细了解 G3VM-26M10/26M11/66M MOS FET 继电器模块的特点和优势。如需进一步咨询,请随时联系您的 OMRON 代表。

G3VM-26M10参数

参数
输入电压 5V(DC)
控制电压 -
开关功能 -
最大导通电阻
负载电流额定值 200mA
输出类型 AC
负载电压 0V~20V
安装方式 贴片安装
零件状态 在售
包装方式 管装

G3VM-26M10厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-26M10数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-26M10 G3VM-26M10数据手册

G3VM-26M10封装设计

查看详情并下载
Symbol
Footprint
3D Model
