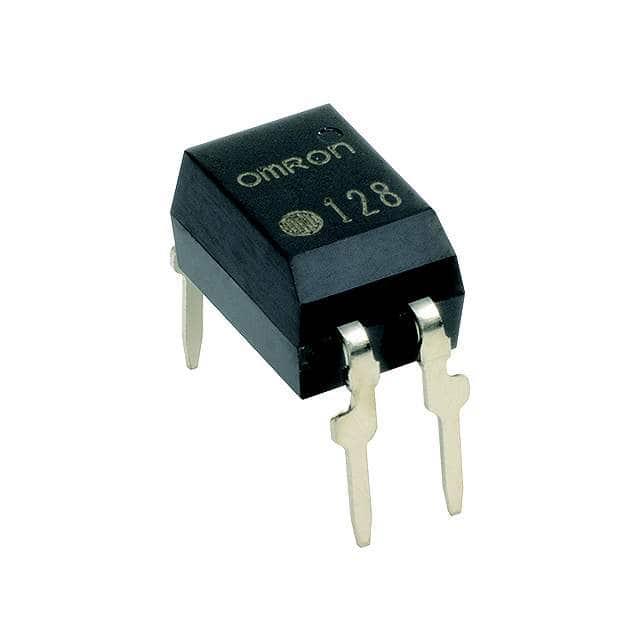

G3VM-401AY1

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 35Ω 0V~400V 120mA 1V(DC)~1.3V(DC) DIP-4 通孔安装 6.4mm*4.58mm*3.65mm
供应商型号: CSJ-ST67623020
供应商: 海外现货
标准整包数: 1

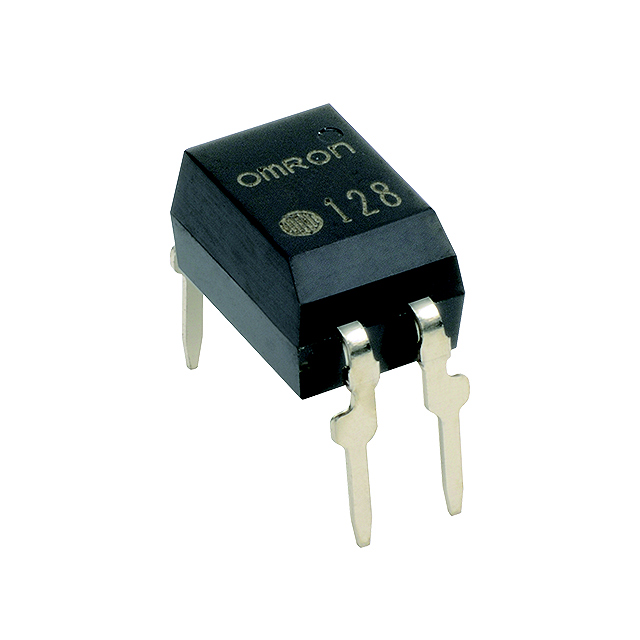

OMRON/欧姆龙 固态继电器 G3VM-401AY1

G3VM-401AY1概述


    产品简介


    G3VM-@AY@/@DY@ MOS FET Relays
    G3VM-@AY@/@DY@系列MOS FET继电器具有小体积DIP4封装,最高绝缘强度可达5,000 VAC(交流)电压。这些继电器特别适用于工业设备、医疗设备、测试和测量仪器等领域,凭借其紧凑的设计和出色的电气性能,成为电力控制应用的理想选择。

    技术参数


    - 负载电压:40V/60V/200V/350V/400V/600V(峰值)
    - 标准类型:触发LED正向电流最大3mA
    - 高敏感度类型:触发LED正向电流最大2mA
    - 连续负载电流:
    - 40V:2,000mA
    - 60V:500mA
    - 200V:250mA
    - 350V:100mA
    - 400V:120mA
    - 600V:90mA
    - 工作温度范围:-40°C至+85°C
    - 绝缘耐压:5,000 Vrms AC 1分钟
    - 最大功耗:TJ = 125°C
    - 引脚配置:
    - A型:DIP4引脚PCB端子
    - D型:DIP4引脚表面贴装端子

    产品特点和优势


    1. 高绝缘强度:达到5,000 VAC,适合高电压应用场合。
    2. 多种负载电压:提供广泛的负载电压选项,覆盖从40V到600V的不同需求。
    3. 紧凑封装:采用DIP4封装,体积小巧,易于集成。
    4. 低功耗:即使在高电流条件下也能保持较低功耗,提高能效。
    5. 高敏感度:标准类型和高敏感度类型的触发LED正向电流分别仅为3mA和2mA,对输入信号反应灵敏。

    应用案例和使用建议


    应用案例:
    - 工业设备:例如自动控制系统中的电源开关和信号隔离。
    - 医疗设备:如监测设备中的传感器信号隔离。
    - 测试和测量设备:用于精密测试仪器中的信号处理和隔离。
    使用建议:
    1. 在高电压应用场合中,确保负载电压不超过规定的最大值,以避免过载损坏。
    2. 使用时需考虑环境温度的影响,特别是在高温环境下工作时应进行适当的散热设计。
    3. 高敏感度型号适用于需要快速响应的应用,而标准类型则适用于一般的控制需求。

    兼容性和支持


    - 兼容性:G3VM-@AY@/@DY@ 系列继电器适用于大多数标准PCB板,并且可以与常见的表面贴装设备兼容。
    - 支持:奥姆龙公司为用户提供详尽的技术文档和支持服务,包括在线资源和技术咨询,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:继电器工作时发热严重
    - 解决方案:检查工作温度是否超过额定范围,并采取散热措施,如增加散热片或改进散热设计。
    2. 问题:继电器无法正常开启
    - 解决方案:检查驱动电路,确保驱动信号符合要求,尤其是LED正向电流。
    3. 问题:继电器响应时间长
    - 解决方案:检查周围环境是否有电磁干扰,并确保连接线路无松动或短路。

    总结和推荐


    综上所述,G3VM-@AY@/@DY@系列MOS FET继电器具备出色的电气特性和可靠性,适合多种应用场合,尤其是对绝缘强度、高敏感度和紧凑封装有较高要求的应用。无论是工业控制还是医疗设备,这些继电器都是理想的选择。因此,我们强烈推荐这款产品。

G3VM-401AY1参数

参数
最大导通电阻 35Ω
负载电流额定值 120mA
输出类型 AC,DC
负载电压 0V~400V
输入电压 -
控制电压 1V(DC)~1.3V(DC)
开关功能 -
长*宽*高 6.4mm*4.58mm*3.65mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

G3VM-401AY1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-401AY1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-401AY1 G3VM-401AY1数据手册

G3VM-401AY1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.3395 ¥ 62.1656
库存: 100
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.16
