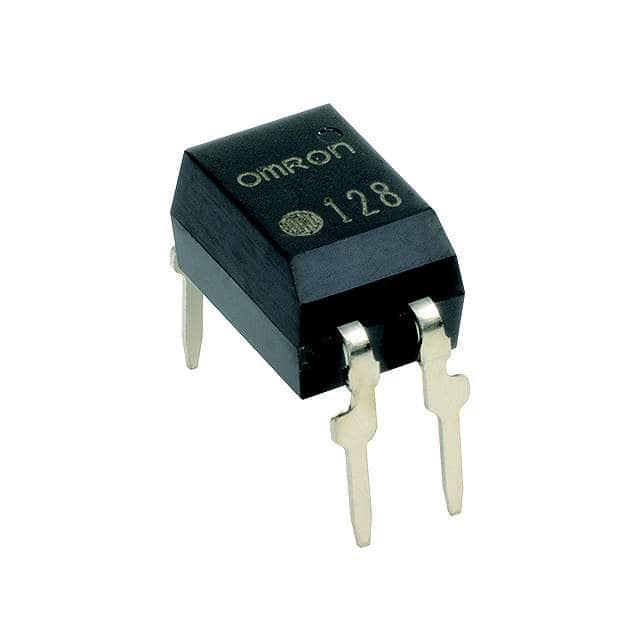

G3VM-601AY

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 60Ω 0V~600V 90mA 1.63V(DC) DIP-4 通孔安装 6.4mm*4.58mm*3.65mm
供应商型号: Z12323-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3VM-601AY

G3VM-601AY概述

    MOS FET Relays G3VM-601AY/DY 技术手册

    1. 产品简介


    MOS FET Relays G3VM-601AY/DY 是一款紧凑型通用模拟开关MOS FET继电器,适用于多种电子设备中的信号切换。这款继电器具有5kVAC的隔离耐压能力,能够有效隔离输入和输出端,确保信号的安全传输。主要功能包括:触发LED正向电流最大为2mA,有助于设计节能电路;能够处理微小的模拟信号;连续负载电流为90mA。适用于电力计量设备、测量仪器、安防系统和工业设备等领域。

    2. 技术参数


    以下是G3VM-601AY/DY的技术规格和性能参数:
    | 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测量条件 |

    | 输入 | LED正向电流 | 30 | - | - | mA | - |
    | LED正向电压 | - | 1.45 | 1.63 | 1.75 | V | IF = 10 mA |
    | 输出 | 负载电压(交流峰值/直流) | - | - | 600 | V | - |
    | 连续负载电流(交流峰值/直流) | IO | - | - | 90 | mA | - |
    | 绝缘电阻 | RI-O | 1,000 | - | - | MΩ | VI-O = 500 VDC, RoH ≤ 60% |
    | 容量 | CI-O | - | 0.8 | - | pF | f = 1 MHz, Vs = 0 V |
    | 导通电阻 | RON | - | 30 | 40 | Ω | IF = 5 mA, IO = 90 mA, t < 1 s |

    3. 产品特点和优势


    - 高隔离度:5kVAC的隔离耐压能力确保信号传输安全,适用于需要高度隔离的应用场合。
    - 低功耗设计:触发LED正向电流最大为2mA,有利于节能设计。
    - 快速响应:导通时间和关断时间分别在0.2ms至1ms之间,适合高速切换需求。
    - 紧凑尺寸:符合行业标准的PCB封装,适合狭小空间的安装需求。

    4. 应用案例和使用建议


    - 电力计量设备:用于检测电网中的电流和电压变化。
    - 测量仪器:作为信号切换开关,提高测量精度。
    - 安防系统:通过隔离输入和输出端,提供更安全的信号传输。
    - 工业设备:如PLC系统中的信号控制和转换。
    使用建议:在使用过程中应注意输入和输出端的信号特性,避免过载或电压冲击对器件造成损害。定期检查绝缘电阻,确保长期稳定运行。

    5. 兼容性和支持


    该产品与大多数标准PCB设计兼容,可以方便地安装在各种类型的电路板上。制造商提供详尽的技术支持文档,包括电路设计指南、常见问题解答和维修手册,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:触发LED电流过大导致发热严重。
    - 解决方案:调整驱动电路,确保触发LED电流不超过2mA。
    - 问题:绝缘电阻降低,影响信号传输质量。
    - 解决方案:检查环境湿度,避免湿度过高导致绝缘失效。必要时可采取干燥措施。

    7. 总结和推荐


    G3VM-601AY/DY MOS FET Relays是一款集高效、紧凑和高可靠性于一体的模拟开关继电器,特别适用于要求高隔离度和快速响应的应用场景。该产品具备显著的市场竞争力,推荐给需要高性能信号切换和隔离的用户。
    总结来说,G3VM-601AY/DY具备出色的电气特性和应用适应性,非常适合在各类工业和商业环境中使用。

G3VM-601AY参数

参数
负载电流额定值 90mA
输出类型 AC,DC
负载电压 0V~600V
输入电压 1.63V(DC)
控制电压 -
开关功能 -
最大导通电阻 60Ω
长*宽*高 6.4mm*4.58mm*3.65mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 停产
包装方式 托盘
