首页  >  产品百科  >  G3RV-SR500-D DC24

G3RV-SR500-D DC24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 固态接口继电器, G3RV-SR, 最大负载电流3 A, 最大负载电压26.4 V 直流, 最大控制电压24 V 直流
供应商型号: 1113010
供应商: 欧时
标准整包数: 1

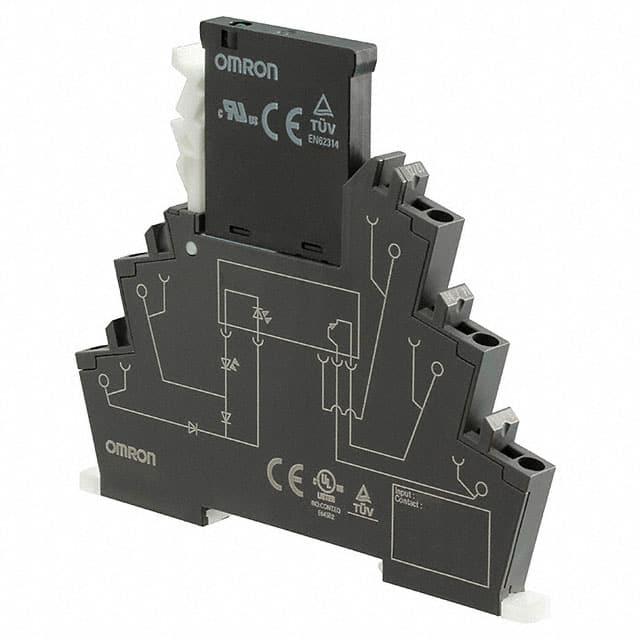

OMRON/欧姆龙 固态继电器 G3RV-SR500-D DC24

G3RV-SR500-D DC24概述


    产品简介


    G2RV-SR & G3RV-SR 系列 是一款全球标准尺寸的低轮廓插件式继电器系列,宽度仅为6.2毫米,专为减少控制面板空间而设计。G2RV-SR 系列采用了电磁继电器(EMR),而 G3RV-SR 系列则为固态继电器(SSR)。这两款继电器均具备超薄设计,比传统产品降低了约25%,使得整体控制系统更加紧凑,且适用于多种自动化设备和工业控制系统中。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 宽度 6.2 mm |
    | 继电器类型 | 电磁继电器 / 固态继电器 |
    | 输入电压范围 | 直流 12V - 240V,交流 100V - 230V |
    | 输出电流 | 电磁继电器:6A(交流 250V,直流 30V);固态继电器:3A(直流),2A(交流) |
    | 绝缘电阻 | 最小 1,000 MΩ (500 VDC) |
    | 绝缘强度 | 4,000VAC/1min |
    | 工作温度范围 | -40°C 至 +55°C |
    | 工作湿度范围 | 5% 至 85% RH |

    产品特点和优势


    1. 超薄设计:相比传统产品,G2RV-SR 和 G3RV-SR 的外形尺寸降低了约25%,有助于实现更紧凑的控制系统。
    2. 免维护结构:无螺丝松动设计,减少了维护需求,提高了系统可靠性。
    3. 简便接线:采用 Push-In Plus 接线端子,节省接线时间,提高效率。
    4. 快速插拔:插拔式端子不易变形,便于更换。

    应用案例和使用建议


    G2RV-SR 和 G3RV-SR 广泛应用于各种自动化设备、工业控制系统、机械设备等领域。例如,在自动化生产线中,G2RV-SR 可用于对控制面板进行紧凑设计,减少空间占用;G3RV-SR 可以用于需要高速响应和高频率切换的应用,如工业机器人、自动化测试设备等。
    使用建议:
    - 在选择继电器时,需根据实际负载和电源情况来选择合适的输入电压和输出电流。
    - 保持安装环境的温度和湿度在合理范围内,避免因过热或湿度过高影响继电器的正常运行。

    兼容性和支持


    G2RV-SR 和 G3RV-SR 支持与不同类型的外部组件和系统集成。OMRON 提供全面的技术支持,包括安装指导、故障排除和产品认证等服务。客户可通过访问 OMRON 官网获取最新的安全认证信息及详细的产品手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常操作 | 检查输入电压是否在允许范围内 |
    | 继电器发热严重 | 确认安装环境符合要求,确保散热良好 |
    | 接线困难 | 使用 Push-In Plus 接线端子简化接线过程 |

    总结和推荐


    G2RV-SR 和 G3RV-SR 系列继电器凭借其超薄设计、高效的接线端子、高可靠性和便捷的安装方式,成为工业自动化领域的理想选择。其广泛的适用性和卓越的技术性能使其在市场上具有较强的竞争力。推荐使用 G2RV-SR 和 G3RV-SR 系列继电器以提升系统的可靠性和效率。

G3RV-SR500-D DC24参数

参数
负载电流额定值 3A
输出类型 DC
负载电压 5V~24V
输入电压 24V(DC)
控制电压 24V(DC)(Max)
开关功能 -
最大导通电阻 300mΩ
长*宽*高 6.2mm*78mm*90mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

G3RV-SR500-D DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3RV-SR500-D DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3RV-SR500-D DC24 G3RV-SR500-D DC24数据手册

G3RV-SR500-D DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
