G3TB-OA203PZ-US DC5-24

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC 3A 5V~24V(DC) 5V(DC)~24V(DC) SIP-4 43.5mm*10mm*33.2mm
供应商型号: G3TB-OA203PZ-US DC5-24
供应商: 期货订购
标准整包数: 3000

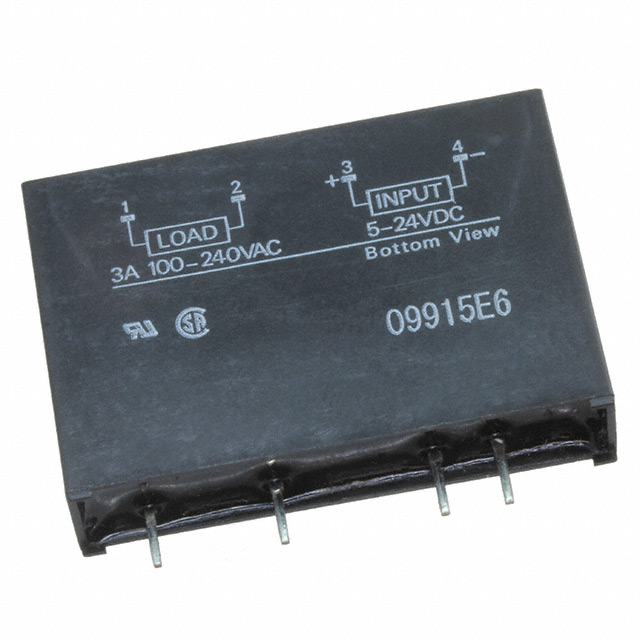

OMRON/欧姆龙 固态继电器 G3TB-OA203PZ-US DC5-24

G3TB-OA203PZ-US DC5-24概述

    # G3TB I/O Solid State Relay 技术手册

    产品简介


    G3TB 系列是光电耦合型 I/O 固态继电器(SSR),适用于将逻辑电路和负载之间的接口转换。这种固态继电器广泛应用于自动化控制、工业设备、电力系统等领域。根据输入和输出模块的不同颜色,用户可以方便地识别不同的模块类型。

    技术参数


    以下是 G3TB 系列的主要技术参数:
    - 输入模块
    - 供电电压:4 至 32 VDC
    - 供电电流:25 mA
    - 工作温度范围:-30°C 至 80°C(无结霜或凝露)
    - 相对湿度范围:45% 至 85%RH
    - 输出模块
    - 输出电压:100 至 240 VAC 或 5 至 48 VDC
    - 输出电流:最大 3 A(交流)或 1.5 A(直流)
    - 漏电流:最大 100 μA
    - 绝缘电阻:最小 100 MΩ(施加 500 VDC)
    - 耐压强度:4,000 VAC,50/60 Hz 持续 1 分钟
    - 存储温度:-30°C 至 100°C(无结霜或凝露)
    - 其他
    - 最小包装单位:20 个
    - 重量:约 22 克(输入模块),约 32 克(输出模块)
    - 认证:部分型号具有 UL 和 CSA 认证

    产品特点和优势


    G3TB 系列具有以下几个显著特点和优势:
    1. 隔离保护:通过光电耦合器实现电气隔离,确保逻辑电路与负载之间的安全连接。
    2. 可视化监控:每个模块都配备了 LED 指示灯,便于操作状态的实时监控。
    3. 高可靠性:耐温范围广,适用于恶劣的工作环境。
    4. 认证保障:部分型号已获得 UL 和 CSA 认证,保证产品的质量和安全性。
    5. 多样化的配置:提供多种不同颜色和功能的模块选择,满足不同的应用场景需求。

    应用案例和使用建议


    应用案例
    G3TB 系列 SSR 常用于各种自动化控制系统中,例如 PLC 控制系统、工业机械、电力设备等。具体应用案例包括:
    - 在 PLC 控制系统中作为信号传输的接口。
    - 在电力设备中作为开关和调节装置。
    使用建议
    1. 正确接线:确保输入输出端正确连接,避免短路。
    2. 温度监控:工作过程中注意监测温度,确保不超出允许的工作范围。
    3. 保护措施:为避免过载,建议在负载两端并联一个吸收二极管。
    4. 定期检查:定期检查指示灯状态,及时发现故障并进行处理。

    兼容性和支持


    G3TB 系列 SSR 与市场上大多数主流的 PLC 和逻辑电路兼容。产品由 OMRON 提供技术支持和服务,包括安装指南、维护手册和技术支持热线等资源。如果需要更多帮助,可以直接联系 OMRON 的客服部门。

    常见问题与解决方案


    问题1:LED 指示灯不亮
    - 解决方案:检查输入电源是否正常,确认连接线路无误。如仍无法解决,请联系技术支持。
    问题2:输出模块不工作
    - 解决方案:检查负载是否有过载现象,确认电源电压和电流符合要求。必要时更换更合适的输出模块。
    问题3:工作温度过高
    - 解决方案:检查散热情况,确保散热通道畅通无阻。可适当降低负载电流以减少发热。

    总结和推荐


    综上所述,G3TB 系列 I/O 固态继电器凭借其优良的设计、可靠的技术参数和广泛的应用场景,在工业自动化领域中具有很高的市场竞争力。无论是从产品功能还是耐用性来看,它都是一个值得推荐的选择。强烈建议在相关项目中优先考虑使用这一系列的 SSR。
    如有任何疑问或需要进一步的帮助,请联系 OMRON 客服部门获取详细资料和支持。

G3TB-OA203PZ-US DC5-24参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 3A
输出类型 AC
负载电压 -
输入电压 5V~24V(DC)
控制电压 5V(DC)~24V(DC)
长*宽*高 43.5mm*10mm*33.2mm
通用封装 SIP-4
零件状态 在售
包装方式 散装

G3TB-OA203PZ-US DC5-24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3TB-OA203PZ-US DC5-24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3TB-OA203PZ-US DC5-24 G3TB-OA203PZ-US DC5-24数据手册

G3TB-OA203PZ-US DC5-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
