OD36GJE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 3.6Ω ±5% 250mW 通孔安装 7mm(长度)
供应商型号:
供应商:
标准整包数: 0

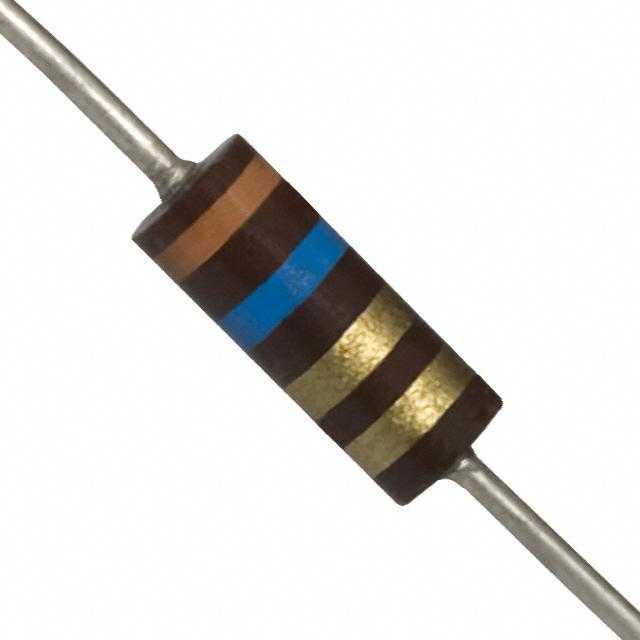

OHMITE 通孔电阻 OD36GJE

OD36GJE概述

    OD/OF Series Little Demon® 碳化复合模制电阻

    产品简介


    Ohmite 的 OD/OF 系列 Little Demon® 碳化复合模制电阻是一款高性能的电阻器,主要用于高可靠性需求的应用场合。这些电阻器具有出色的强度和可靠性,能够承受较大的瞬态脉冲和更高的电压,特别适用于需要高精度和高稳定性的场合。其主要类型包括 OD 和 OF 两种系列,分别对应不同的功率等级和阻值范围。

    技术参数


    - 型号与规格:OD 系列(RC07)和 OF 系列(RC20)
    - 功率等级:
    - OD:0.25W
    - OF:0.50W
    - 阻值范围:
    - OD:2.2Ω 至 <100KΩ,100KΩ 至 5.6MΩ
    - OF:2.2Ω 至 <100KΩ,100KΩ 至 20MΩ
    - 阻值精度:±5% (阻值 < 100KΩ),±10% (阻值 > 100KΩ)
    - 最大电压:OD 系列 250V,OF 系列 350V
    - 最大脉冲功率:
    - OD:100W (10-4 秒),1000W (10-3 秒),10000W (10-2 秒)
    - OF:100W (10-4 秒),1000W (10-3 秒),10000W (10-2 秒),100000W (10-1 秒)
    - 最大工作温度:-55°C 至 +130°C
    - 终端:焊锡涂层铜终端
    - 耐久性:能承受 100% 额定功率直至 70°C,线性降额至 0% 在 130°C
    - 封装尺寸:
    - OD:最大长度 7.0mm,直径 2.5mm,引脚直径 0.60mm
    - OF:最大长度 10.3mm,直径 3.8mm,引脚直径 0.70mm

    产品特点和优势


    - Molded 绝缘体:提供高介电强度
    - 坚固构造:经受高脉冲能力测试
    - E24/E12 值:多种标准值可供选择,满足不同应用需求
    - 高温度稳定性:具有良好的热稳定性,能够在极端温度环境下工作
    - 低噪声:由于使用了碳化复合材料,其噪声水平极低

    应用案例和使用建议


    - 应用场景:这些电阻器广泛应用于军事、航空航天、医疗设备及工业控制等领域,因其可靠性和稳定性。
    - 使用建议:
    - 存放条件:建议存放在干燥、阴凉处,避免潮湿环境影响电阻值。
    - 焊接注意事项:焊接时保持焊点远离电阻体至少 4mm 以防止过热导致阻值变化。

    兼容性和支持


    - 兼容性:该产品与其他标准碳化复合电阻器具有很好的互换性,可以轻松替换使用。
    - 支持服务:制造商提供详细的技术支持文档,包括热处理工艺和包装方式等,确保用户能够正确使用和维护。

    常见问题与解决方案


    - 问题1:焊接过程中阻值发生变化。
    - 解决方案:确保焊接点距离电阻体至少 4mm,并且对焊接后的产品进行阻值检查。
    - 问题2:存储过程中阻值不稳定。
    - 解决方案:将产品存放在密封袋中,并且保持环境湿度低于 60%,避免水分吸收。

    总结和推荐


    Ohmite 的 OD/OF 系列 Little Demon® 碳化复合模制电阻是一款集高可靠性、高精度和高稳定性于一身的优秀产品。它在广泛的工业应用中表现出色,特别是在需要长期稳定工作的场合。其坚固的结构、低噪声和优异的脉冲处理能力使其成为许多高要求应用的理想选择。强烈推荐给那些对产品质量和稳定性有严格要求的工程师和设计师。

OD36GJE参数

参数
电阻值 3.6Ω
精度 ±5%
额定功率 250mW
温度系数 -
长*宽*高 7mm(长度)
安装方式 通孔安装
零件状态 停产

OD36GJE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OD36GJE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OD36GJE OD36GJE数据手册

OD36GJE封装设计

查看详情并下载
Symbol
Footprint
3D Model
