OY220KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 22Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY220KE-ND
供应商: Digi-Key
标准整包数: 1

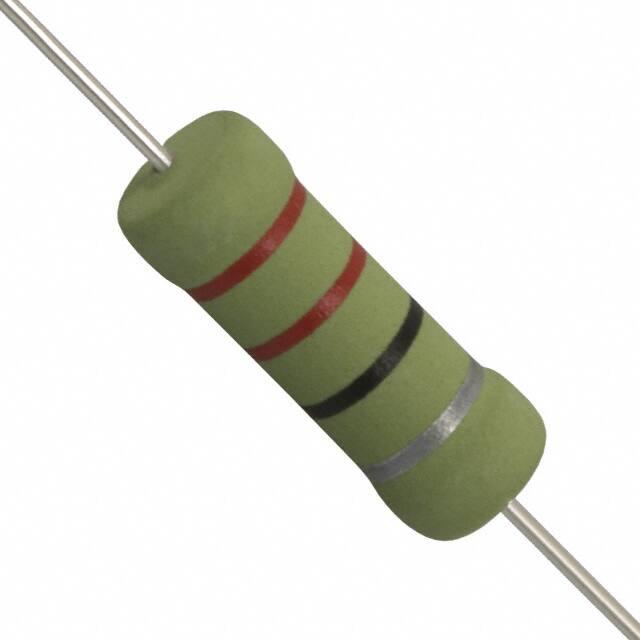

OHMITE 通孔电阻 OY220KE

OY220KE概述

    电子元器件技术手册:OX/OY系列陶瓷电阻

    1. 产品简介


    OX/OY系列是固定式陶瓷电阻,专为应对电路中的过压、高脉冲功率或高能量需求而设计。这些电阻适用于高压电源、RC吸收电路及浪涌电流限制器等场合。它们能够替代难以采购的碳成分电阻,从而为各种应用提供稳定可靠的选择。

    2. 技术参数


    | 参数 | OX系列 | OY系列 |
    |
    | 额定功率(瓦) | 1 | 2 |
    | 电阻范围(Ω) | 3.3 - 100K | 3.3 - 1M |
    | 脉冲耐量(单次冲击) | 50J | 80J |
    | 最大工作电压(V) | 300 | 400 |
    | 电气强度(V) | 500 | 700 |
    | 过载电压(V) | 600 | 800 |
    | 脉冲电压(V) | 14KV | 20KV |
    此外,OX/OY系列电阻具有高达20,000个脉冲的抗脉冲能力,其温漂系数为±1300 ppm/°C,电阻温度系数和短时间过载特性均为±(2% + 0.05Ω)。工作温度范围为-40°C到+220°C,满足严苛环境下的使用要求。

    3. 产品特点和优势


    - 替代传统碳电阻:OX/OY系列可以有效替代传统碳成分电阻,提供更稳定的性能和可靠性。
    - 高能量密度:能够承受高脉冲功率和高能量的需求,广泛应用于需要高能效的场景。
    - 宽广的电阻范围:覆盖了从低阻值到高阻值的广泛范围,适用于多种应用场景。
    - 高耐温性:工作温度范围广,适应恶劣环境,确保长期稳定性。

    4. 应用案例和使用建议


    OX/OY系列在电力系统、电信设备和工业自动化等领域都有广泛应用。例如,在高压电源系统中,OX/OY系列可作为浪涌电流限制器使用,以保护敏感组件不受损坏。
    使用建议:
    - 在选择合适的电阻时,应考虑实际应用场景中的电压和电流要求。
    - 确保所选电阻的工作电压不超过其额定值,以避免损坏。

    5. 兼容性和支持


    OX/OY系列电阻采用无铅焊接的轴向端子,硅陶瓷涂层,且完全符合RoHS标准。这种设计使得它们能够很好地与其他电子元件兼容,并便于安装和维护。

    6. 常见问题与解决方案


    - 问题1:电阻出现过度发热现象。
    - 解决方案:检查并调整负载电流,确保不超过电阻的额定值。

    - 问题2:电阻读数偏差较大。
    - 解决方案:检查电阻连接是否正确,确保电路连接无误。若问题依旧存在,请联系技术支持。

    7. 总结和推荐


    总体来看,OX/OY系列陶瓷电阻以其高能量密度、宽广的电阻范围和高耐温性等特点,使其成为许多应用的理想选择。无论是需要高压供电还是高脉冲功率的应用,OX/OY系列都表现出色。因此,我们强烈推荐这款电阻用于各种高压和高能效应用场景。

OY220KE参数

参数
电阻值 22Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY220KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY220KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY220KE OY220KE数据手册

OY220KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.967 ¥ 25.0712
10+ $ 1.8576 ¥ 15.6967
25+ $ 1.6049 ¥ 13.5612
50+ $ 1.3932 ¥ 11.6592
100+ $ 1.2638 ¥ 10.5765
250+ $ 1.122 ¥ 9.39
500+ $ 1.0333 ¥ 8.6475
1000+ $ 0.9579 ¥ 8.0168
5000+ $ 0.8239 ¥ 6.8947
库存: 12569
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.07
直接购买
加入购物车
