OX100KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX100KE
供应商: Master
标准整包数: 100

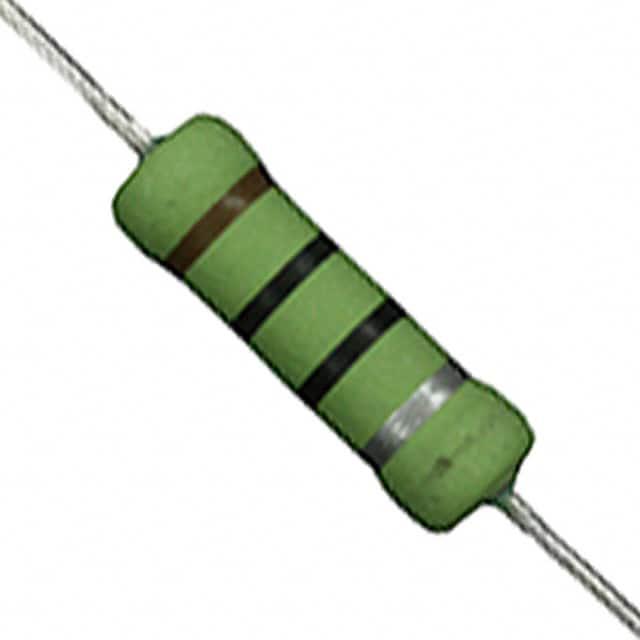

OHMITE 通孔电阻 OX100KE

OX100KE概述

    OX/OY系列陶瓷电阻器技术手册

    1. 产品简介


    OX/OY系列是由Ohmite公司生产的固定式陶瓷电阻器。这类电阻器具有高耐压、高功率密度和高能量密度的特点,适用于多种需要高可靠性电阻的应用场景。OX系列的额定功率为1瓦,而OY系列则为2瓦。这些电阻器的主要功能是在电源电路中抑制浪涌电流、高压冲击和其他瞬态现象。此外,它们可以作为传统碳成分电阻器(难以采购)的替代品,广泛应用于电源供应器、RC吸收电路及限流器等场合。

    2. 技术参数


    - 功率:OX系列为1瓦,OY系列为2瓦
    - 电阻范围:OX: 3.3Ω至100KΩ,OY: 3.3Ω至1MΩ
    - 工作电压:OX: 最大300V,OY: 最大400V
    - 脉冲电压:OX: 14KV,OY: 20KV
    - 温度系数:-1300 ± 300 ppm/°C
    - 工作温度范围:-40°C至+220°C
    - 耐热性:符合MIL-STD-202标准
    - 耐湿性:在40°C,相对湿度90%-95%环境下暴露1000小时后变化不大于±5%
    - 脉冲耐受性:能够承受高达20,000次的高脉冲循环测试

    3. 产品特点和优势


    - 替换能力:可直接替代碳成分电阻器,尤其适合难于采购的场合。
    - 高能效:能够满足高压高功率电路的需求,适用于如电源转换器、高能量吸收电路等场景。
    - 广泛的工作温度范围:从-40°C到+220°C,适应多种恶劣环境。
    - 卓越的可靠性:经受严格测试,确保在复杂工作条件下仍能可靠运行。

    4. 应用案例和使用建议


    - 电源供应器:OX/OY系列可以有效吸收开关电源产生的高能量冲击。
    - 汽车电子:用于汽车ECU的稳压电路中,抵御车载电子系统的高波动电压。
    - 工业自动化:在电机控制回路中作为保护元件,防止浪涌电流导致的过载。
    使用建议:在设计应用电路时,应注意合理选择匹配的电压等级和功率等级,避免过压导致的损坏。对于高脉冲环境,适当增加散热措施有助于延长使用寿命。

    5. 兼容性和支持


    - 兼容性:这些电阻器具有良好的机械结构和电气特性,易于集成于现有的电路板设计中。
    - 技术支持:Ohmite公司提供详尽的技术文档和用户指南,以及在线技术支持服务。

    6. 常见问题与解决方案


    - Q:如何确认是否超过最大额定值?
    A:查阅电阻器的数据手册,计算实际工作条件下的电压、电流,确保不超过额定值。
    - Q:如果电阻器发生漂移怎么办?
    A:首先检查工作环境,确认是否超出了额定工作温度范围;其次,可能需要更换更高精度的电阻器。

    7. 总结和推荐


    总体而言,OX/OY系列陶瓷电阻器凭借其出色的耐高温、抗脉冲、宽泛的工作范围等特性,在众多应用场景中表现出色。它们是高能效、高可靠性电阻的理想选择,特别是在高功率、高电压环境中,推荐使用这类电阻器。如果您正寻找一种可靠的电阻解决方案以应对各种复杂条件,那么OX/OY系列将是一个极佳的选择。

OX100KE参数

参数
电阻值 10Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX100KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX100KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX100KE OX100KE数据手册

OX100KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7852 ¥ 6.5289
300+ $ 0.7776 ¥ 6.4655
500+ $ 0.7256 ¥ 6.0332
1000+ $ 0.7025 ¥ 5.8376
2500+ $ 0.6004 ¥ 4.9167
5000+ $ 0.5973 ¥ 4.8916
7500+ $ 0.5942 ¥ 4.8657
10000+ $ 0.5942 ¥ 4.8657
库存: 4400
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 652.89
