43J100E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100Ω ±5% 3W ±20ppm/℃ 通孔安装 15.1mm(长度)
供应商型号: 43J100E
供应商: Master
标准整包数: 25

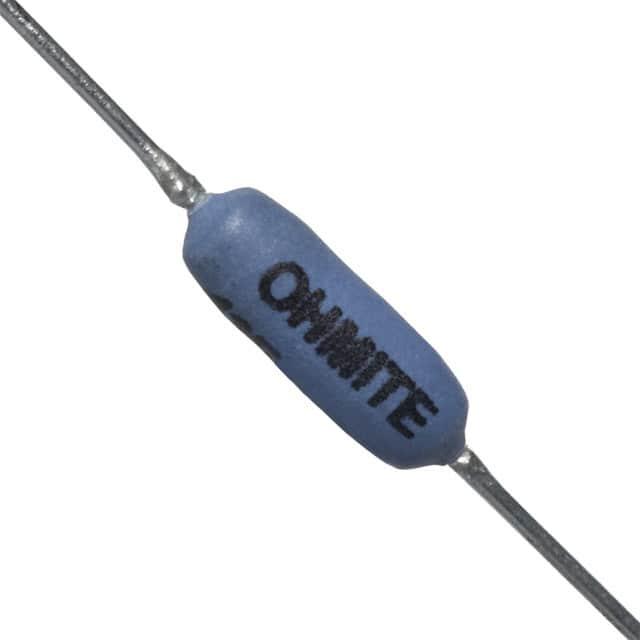

OHMITE 通孔电阻 43J100E

43J100E概述

    Ohmite 40 Series Resistor 技术手册

    1. 产品简介


    Ohmite 40系列电阻是一款经济实惠的导热硅陶瓷涂层电阻器,专为各种电气和电子应用而设计。这些电阻器通过轴向端子进行焊接连接,具有低温度系数和耐热冲击的特点,适用于商业、工业和通信设备等众多领域。

    2. 技术参数


    - 型号分类:40系列包含多个型号,分别为41、42、43、45、47和40,具体型号的规格如下表所示:
    | 型号 | 功率(W) | 长度(英寸/毫米) | 直径(英寸/毫米) | 引脚直径(美国标准) |

    | 41 | 1.0 | 0.437 / 11.1 | 0.125 / 3.2 | 24 |
    | 42 | 2.0 | 0.406 / 10.3 | 0.219 / 5.6 | 20 |
    | 43 | 3.0 | 0.593 / 15.1 | 0.219 / 5.6 | 20 |
    | 45 | 5.0 | 0.937 / 23.8 | 0.343 / 8.7 | 18 |
    | 47 | 7.0 | 1.280 / 32.5 | 0.343 / 8.7 | 18 |
    | 40 | 10.0 | 1.900 / 48.3 | 0.406 / 10.3 | 18 |
    - 额定功率:额定功率基于25℃下的自由空气环境;
    - 过载能力:低于5瓦时,过载为额定功率的5倍,持续5秒;超过5瓦时,过载为额定功率的10倍,持续5秒;
    - 温度系数:小于1Ω时,±90 ppm/℃;1Ω至9.99Ω之间,±50 ppm/℃;10Ω及以上,±20 ppm/℃;
    - 工作温度范围:-55℃至275℃;
    - 温度降额:自+25℃线性降额到+275℃完全降额;
    - 阻值范围:从0.1Ω到150KΩ不等,具有不同的标准和非标准值;
    - 电气规格:电压最高可达1000V;
    - 非感应版本:可选的非感应版本,插入“N”前缀指定。

    3. 产品特点和优势


    Ohmite 40系列电阻的主要特点包括:
    - 经济实惠:成本效益高,适合大规模生产需求。
    - 广泛应用:适用于各种商业、工业和通讯设备。
    - 高稳定性:即使在高温条件下也能保持稳定的性能。
    - 全焊结构:提供更好的机械稳定性和可靠性。
    - 环保认证:符合RoHS要求,减少对环境的影响。

    4. 应用案例和使用建议


    - 应用案例:这种电阻器广泛应用于需要高度可靠性和长期稳定性的电路中,如电源供应系统、工业控制系统和通信设备。
    - 使用建议:选择合适的型号时,考虑预期的工作条件和所需功耗。例如,在高功耗环境下,推荐使用高功率型号以确保安全运行。此外,根据温度变化,选择具有合适温度系数的型号可以提高系统可靠性。

    5. 兼容性和支持


    Ohmite 40系列电阻采用标准化的设计,易于与其他电子元件和设备集成。制造商提供详细的用户指南和技术支持服务,帮助客户快速解决问题并获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题:温度系数不稳定。
    - 解决方案:确保安装在散热良好的位置,并根据应用环境选择合适的温度系数型号。
    - 问题:长期使用出现故障。
    - 解决方案:定期检查和维护,更换易损件,确保系统正常运行。

    7. 总结和推荐


    Ohmite 40系列电阻以其经济实惠、稳定性和广泛的适用性而受到用户的青睐。适用于各种高要求的应用场景,特别是需要在宽温度范围内保持稳定性的场合。我们强烈推荐此产品给需要高性能电阻器的工程师和制造商。

43J100E参数

参数
电阻值 100Ω
精度 ±5%
额定功率 3W
温度系数 ±20ppm/℃
长*宽*高 15.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

43J100E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

43J100E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 43J100E 43J100E数据手册

43J100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
