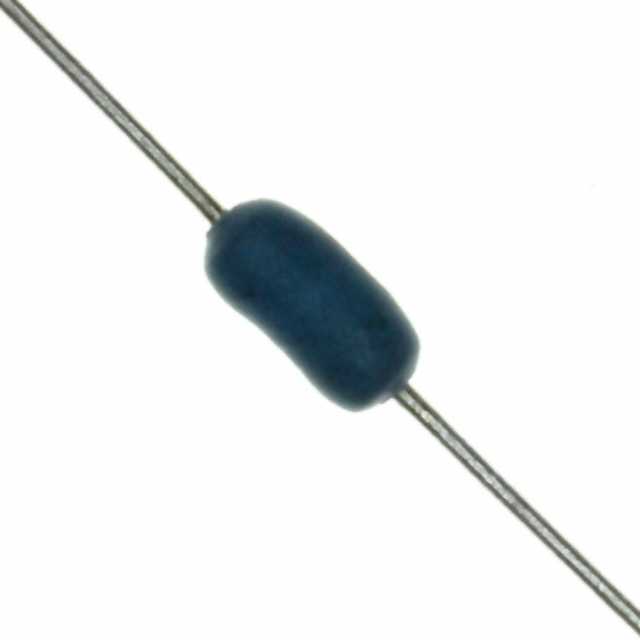

42JR15E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 150mΩ ±5% 2W ±90ppm/℃ 插件,D5.6XL10.3MM 通孔安装 10.3mm(长度)
供应商型号: 42JR15E-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 42JR15E

42JR15E概述

    电子元器件产品技术手册:Ohmite 40 Series电阻器

    1. 产品简介


    Ohmite 40 Series电阻器是一款高性能的硅陶瓷涂层线绕电阻器。这些电阻器以其低温度系数和抗热冲击特性而闻名,适用于各种电气和电子应用。它们主要应用于商业、工业和通信设备领域。

    2. 技术参数


    - 额定功率:基于25°C自由空气额定值
    - 过载能力:
    - 5瓦以下:5倍额定功率持续5秒
    - 5瓦及以上:10倍额定功率持续5秒
    - 温度系数:
    - <1Ω:±90 ppm/°C
    - 1Ω至9.99Ω:±50 ppm/°C
    - ≥10Ω:±20 ppm/°C
    - 工作温度范围:-55°C至+275°C
    - 焊锡组成:符合RoHS标准(96% Sn,3.5% Ag,0.5% Cu)
    - 尺寸:
    - 长度:0.437英寸至1.900英寸
    - 直径:0.125英寸至0.406英寸
    - 引脚直径:24号至18号

    3. 产品特点和优势


    - 经济实惠:相比其他型号的电阻器,40系列提供了更高的性价比。
    - 高稳定性:能够承受极端的工作温度条件。
    - 全焊接结构:增强了机械强度和电气性能。
    - 环保设计:所有型号均符合RoHS标准,可选择添加“E”后缀以指定。

    4. 应用案例和使用建议


    - 商业设备:如音频系统、电源适配器等。
    - 工业设备:如机床控制电路、传感器接口等。
    - 通信设备:如基站电源管理、信号调节电路等。
    使用建议:
    - 在高温环境下使用时,应注意温度上升对电阻值的影响。
    - 在需要高精度的应用中,选择1%容差型号。

    5. 兼容性和支持


    - 兼容性:40系列电阻器可以轻松集成到现有的电路设计中。
    - 支持:Ohmite提供全面的技术支持和售后服务,包括定制化服务和长期技术支持。

    6. 常见问题与解决方案


    - 问题:电阻器工作时温度过高。
    - 解决方案:确保散热措施得当,例如使用散热片。
    - 问题:电阻值不稳定。
    - 解决方案:检查是否有焊接不良或损坏情况,更换故障部件。
    - 问题:长时间运行后性能下降。
    - 解决方案:定期进行维护和校准,确保长期稳定运行。

    7. 总结和推荐


    Ohmite 40系列电阻器凭借其低成本、高可靠性、广泛的适用温度范围和稳定的性能,成为众多电气和电子应用的理想选择。无论是商业设备、工业设备还是通信设备,这款电阻器都能提供卓越的表现。因此,我们强烈推荐使用Ohmite 40系列电阻器。

42JR15E参数

参数
电阻值 150mΩ
精度 ±5%
额定功率 2W
温度系数 ±90ppm/℃
长*宽*高 10.3mm(长度)
通用封装 插件,D5.6XL10.3MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售

42JR15E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

42JR15E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 42JR15E 42JR15E数据手册

42JR15E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1732 ¥ 43.7135
10+ $ 3.5024 ¥ 29.5956
25+ $ 2.937 ¥ 24.5787
50+ $ 2.6643 ¥ 22.2966
100+ $ 2.4326 ¥ 20.3575
250+ $ 2.1788 ¥ 18.2335
500+ $ 2.02 ¥ 16.9048
1000+ $ 1.8851 ¥ 15.7762
5000+ $ 1.6453 ¥ 13.7691
库存: 102
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.71
