43J200E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 200Ω ±5% 3W ±20ppm/℃ 通孔安装 15.1mm(长度)
供应商型号: 43J200E-ND
供应商: Digi-Key
标准整包数: 1

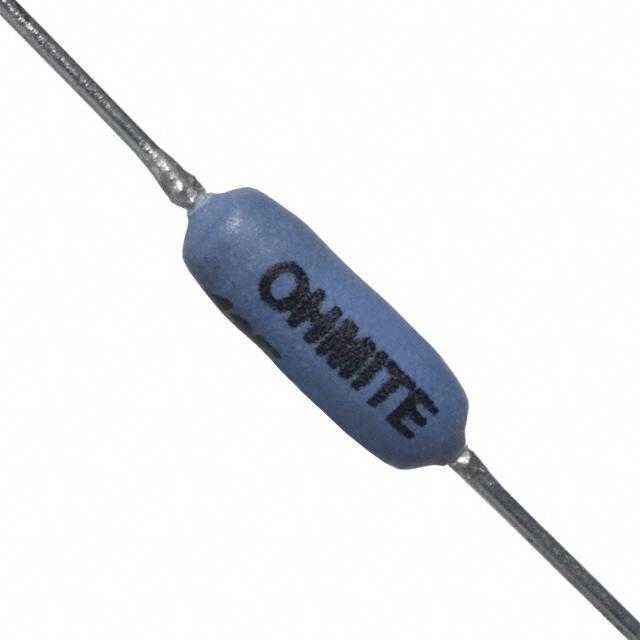

OHMITE 通孔电阻 43J200E

43J200E概述

    Ohmite 40 Series 电子元器件技术手册

    1. 产品简介


    Ohmite的40系列电阻器是硅陶瓷涂层的轴向终端绕线电阻器,采用无感绕法设计。该系列包括标准和非标准阻值,具有1%和5%的容差选项,适用于各种工业、商业和通信设备。

    2. 技术参数


    - 型号分类:
    - 系列41至系列47
    - 标称功率:1W, 2W, 3W, 5W, 7W, 10W
    - 电阻范围:0.1Ω至150KΩ
    - 尺寸(长×直径):0.437英寸/11.1毫米 × 0.125英寸/3.2毫米 至 1.900英寸/48.3毫米 × 0.406英寸/10.3毫米
    - 引脚规格:24 AWG 至 18 AWG
    - 电气特性:
    - 额定温度范围:-55°C 至 +275°C
    - 额定电压:最高1000V
    - 负载能力:5W以下,负载为额定功率的5倍;5W及以上,负载为额定功率的10倍
    - 温度系数:
    - ≤1Ω:±90ppm/°C
    - 1Ω 至 9.99Ω:±50ppm/°C
    - ≥10Ω:±20ppm/°C
    - 其他参数:
    - 涂层:耐高温硅陶瓷涂层
    - 引脚材料:焊接涂铜轴向引脚
    - RoHS合规:使用96%锡、3.5%银、0.5%铜的焊料

    3. 产品特点和优势


    Ohmite 40系列具有以下特点和优势:
    - 成本效益高: 适合批量生产需求,成本较低。
    - 稳定性好: 在高温条件下表现出色,适合恶劣环境应用。
    - 坚固耐用: 采用全焊接结构,提高机械稳定性和可靠性。
    - 阻值精确: 1%和5%两种容差等级,确保精度。
    - 高过载能力: 短时间内可承受高过载电流。
    - 环保: RoHS合规,符合国际环保标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 商业和工业设备中的电源管理
    - 通信设备中的信号调节
    - 工控设备中的保护电路
    - 使用建议:
    - 在高功率应用中,应选择大功率型号以避免过热。
    - 在高温环境中,应优先选择高温度系数的型号。
    - 在低阻值和高阻值应用中,应特别注意选择合适的规格。

    5. 兼容性和支持


    - 兼容性:
    - 可与其他标准电阻器配合使用,确保系统兼容性。
    - 适合多种封装形式,方便不同应用场合的选择。
    - 支持:
    - 厂商提供技术支持和售后服务,保证产品质量和用户满意度。

    6. 常见问题与解决方案


    - 问题:如何处理高温应用下的性能下降?
    - 解决办法: 选用高温度系数的型号,确保其在极端温度条件下的性能稳定。

    - 问题:如何延长使用寿命?
    - 解决办法: 使用时应避免长时间超负荷运行,定期检查维护。

    7. 总结和推荐


    Ohmite 40系列电阻器凭借其卓越的性能、高可靠性和合理的价格,在众多应用中展现出色的表现。特别是对于需要高精度、高温稳定性的应用,更是首选。鉴于上述优势,强烈推荐使用该系列产品。
    综上所述,Ohmite 40系列是一款值得信赖的产品,无论是在商业还是工业应用中都能提供出色的性能和支持。

43J200E参数

参数
电阻值 200Ω
精度 ±5%
额定功率 3W
温度系数 ±20ppm/℃
长*宽*高 15.1mm(长度)
安装方式 通孔安装
零件状态 在售

43J200E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

43J200E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 43J200E 43J200E数据手册

43J200E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.093 ¥ 17.6858
10+ $ 1.296 ¥ 10.9512
50+ $ 1.0022 ¥ 8.4689
100+ $ 0.8722 ¥ 7.2996
250+ $ 0.7706 ¥ 6.4489
500+ $ 0.707 ¥ 5.9165
1000+ $ 0.6529 ¥ 5.464
5000+ $ 0.5567 ¥ 4.6589
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.68
