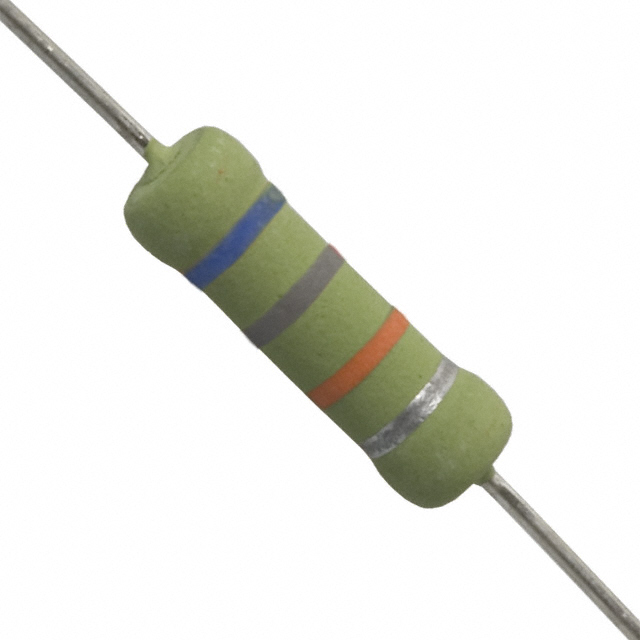

OX683KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 68KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 16.5mm(长度)
供应商型号: N-OX683KE
供应商: 云汉优选
标准整包数: 1
OHMITE 通孔电阻 OX683KE

OX683KE概述

    # 电子元器件产品技术手册:OX/OY系列固定陶瓷电阻

    产品简介


    OX/OY系列固定陶瓷电阻是为应对电路中的瞬态电压、高峰功率或高能量需求而设计的高性能产品。这类电阻广泛应用于高压电源、RC抑制电路和输入电流限制器等场合。与传统的碳素电阻相比,它们能够提供更加稳定的性能,且易于采购。OX/OY系列电阻采用无铅焊锡轴向端子,具有硅胶涂层,适用于各种恶劣的工作环境。

    技术参数


    基本参数
    - 型号:OX/OY系列
    - 电阻范围:OX: 3.3Ω-100KΩ;OY: 3.3Ω-1MΩ
    - 额定功率:OX: 1瓦;OY: 2瓦
    - 最大工作电压:OX: 300V;OY: 400V
    - 脉冲耐压能力:OX: 14kV;OY: 20kV
    - 最高工作温度:-40°C至+220°C
    测试条件
    - 冲击测试:在70°C下,2倍额定电压持续5秒
    - 短时过载测试:最大ΔR: ±(2% + 0.05Ω)
    - 湿度测试:1000小时,40°C,相对湿度90%-95%
    - 温度系数:-1300 ±300 ppm/°C

    产品特点和优势


    1. 高可靠性:符合MIL-STD-202标准,具有良好的抗冲击、抗振动和抗高温性能。
    2. 高能密度:能够承受高峰值功率和高能量需求。
    3. 温度稳定性:低温度系数确保在宽温度范围内保持稳定的阻值。
    4. 高耐压:适用于高压环境,最大工作电压可达400V。
    5. 环保材料:采用无铅材料,符合RoHS标准。

    应用案例和使用建议


    OX/OY系列电阻常用于高压电源、RC抑制电路和输入电流限制器等场合。例如,在电力系统中,它们可以用来抑制电压突变并保护敏感电子组件免受损坏。
    使用建议:
    1. 确保安装位置远离热源和强电磁干扰源,以减少外部因素对电阻的影响。
    2. 使用时需注意其最大工作电压和脉冲耐压能力,避免超出极限导致损坏。
    3. 在高湿度环境下,应定期进行湿度测试,以确保其正常工作。

    兼容性和支持


    OX/OY系列电阻可与其他同类规格的电子元件无缝兼容。Ohmite公司提供了全面的技术支持,包括产品咨询、故障排除和维修服务。此外,公司还提供不同形式的包装(如带状和盘式)以满足不同的应用需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻温度系数较大 | 尽量在低温度范围内使用,并选择更低温度系数的产品。 |
    | 工作电压接近额定值 | 尽可能选用更高额定电压的产品,以确保安全运行。 |
    | 脉冲耐压不足 | 选择更高脉冲耐压的产品,以应对潜在的峰值电压。 |

    总结和推荐


    OX/OY系列固定陶瓷电阻凭借其高可靠性、高能密度、优异的温度稳定性和广泛的适用性,在多种工业应用中表现出色。它们特别适合于需要高精度和稳定性的高压、高功率应用。鉴于这些优势,强烈推荐使用这款产品。
    如果您有任何疑问或需要进一步的支持,请联系Ohmite技术支持团队。

OX683KE参数

参数
电阻值 68KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OX683KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX683KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX683KE OX683KE数据手册

OX683KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.007 ¥ 8.5595
300+ $ 0.9579 ¥ 8.1422
500+ $ 0.8976 ¥ 7.6296
1000+ $ 0.7038 ¥ 5.9823
库存: 1665
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1283.92
