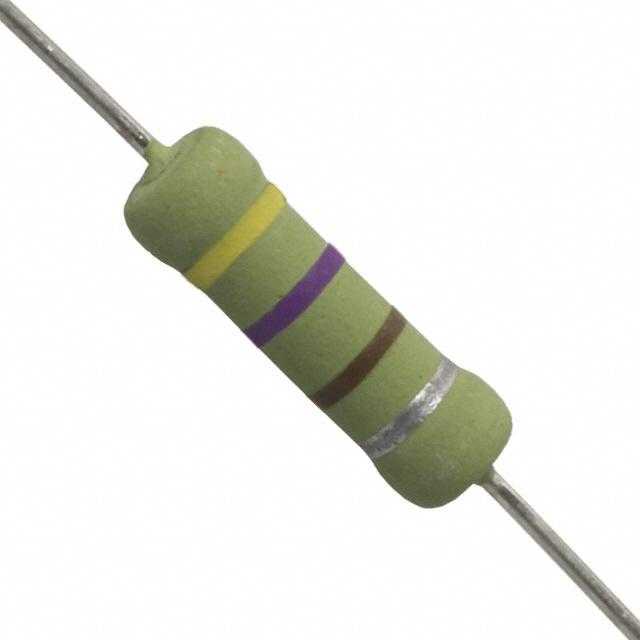

OX471KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 470Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX471KE
供应商: Master
标准整包数: 100
OHMITE 通孔电阻 OX471KE

OX471KE概述

    OX/OY 系列陶瓷电阻器技术手册

    产品简介


    OX/OY 系列固定陶瓷电阻器是专为应对电流冲击、高峰值功率或高能量需求而设计的。它们适用于高压电源、RC 吸波电路及浪涌限制器等应用场合。这些电阻器可替代难以采购的碳素电阻器,广泛应用于各种电子设备中。

    技术参数


    - 型号与规格
    - OX 系列:1W 额定功率
    - OY 系列:2W 额定功率
    - 电阻范围
    - OX 系列:3.3Ω 至 100kΩ
    - OY 系列:3.3Ω 至 1MΩ
    - 额定电压
    - OX 系列:最大工作电压 300V
    - OY 系列:最大工作电压 400V
    - 耐脉冲能力
    - OX 系列:14kV 脉冲电压(见电路图测试条件)
    - OY 系列:20kV 脉冲电压(见电路图测试条件)
    - 其他规格
    - 最大过载电压:OX 系列 600V,OY 系列 800V
    - 温度系数:-1300 ±300ppm/°C
    - 终极脉冲电压:OX 系列 14kV,OY 系列 20kV
    - 允许的最大热冲击:±2% ±0.05Ω(参见标准 MIL-STD-202,方法 107)
    - 潮湿耐受性:1000 小时,温度 40°C,湿度 90-95%

    产品特点和优势


    - 高性能:适合于需要高能量密度的应用,例如高压电源和浪涌限制器。
    - 替代优势:可以替代难以采购的碳素电阻器,提供了更加可靠的选择。
    - 高可靠性:耐脉冲能力和潮湿耐受性优异,满足严格的工作环境要求。
    - 宽泛的阻值选择:从 3.3Ω 到 1MΩ,适用于多种电路设计需求。

    应用案例和使用建议


    - 典型应用:
    - 高压电源:用于限制启动电流,保护电路免受瞬态电流的损坏。
    - RC 吸波电路:吸收多余能量,稳定电路性能。
    - 浪涌限制器:防止过电压对电路造成损害。
    - 使用建议:
    - 在选择具体型号时,确保其额定功率和电压与实际应用相匹配。
    - 使用前检查并确认电阻器的温度系数是否符合电路的设计要求。
    - 储存和运输过程中要避免湿度过高,以免影响其性能。

    兼容性和支持


    - 兼容性:适用于各类电源设备、工业控制板等,具有广泛的兼容性。
    - 支持与维护:提供全面的技术支持,包括安装指导、故障排查及售后咨询等服务。

    常见问题与解决方案


    - 问题1:如何判断电阻器是否达到使用寿命?
    - 解答:通过定期检测电阻器的阻值变化来评估其寿命。若阻值变化超过 ±5%,则可能需要更换。

    - 问题2:电阻器暴露在潮湿环境中是否会影响其性能?
    - 解答:应确保储存环境的相对湿度不超过 90%,长期潮湿会导致性能下降。如需在潮湿环境中使用,可选用带有防潮涂层的产品。

    总结和推荐


    - 综合评价:OX/OY 系列陶瓷电阻器以其出色的耐脉冲性能、宽泛的电阻范围和高可靠性成为电路设计的理想选择。尤其在高压电源及浪涌抑制应用中表现卓越。
    - 推荐:强烈推荐工程师和技术人员在设计需要高可靠性和高性能的电路时选用此系列产品。

OX471KE参数

参数
电阻值 470Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售

OX471KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX471KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX471KE OX471KE数据手册

OX471KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.3887 ¥ 11.5461
300+ $ 1.3276 ¥ 11.0386
500+ $ 1.0104 ¥ 8.1658
1000+ $ 0.9434 ¥ 7.8398
2500+ $ 0.7913 ¥ 6.4796
5000+ $ 0.7796 ¥ 6.3845
7500+ $ 0.7269 ¥ 5.9525
10000+ $ 0.7269 ¥ 5.9525
库存: 1800
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1154.61
