OX103KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX103KE
供应商: 国内现货
标准整包数: 1

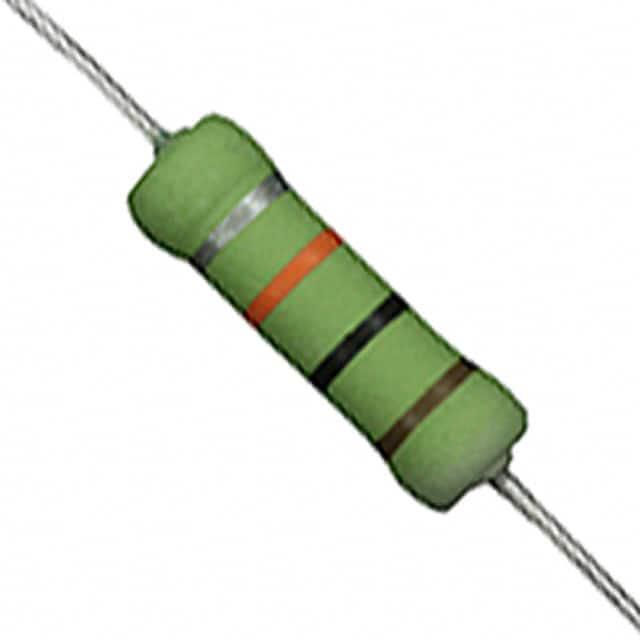

OHMITE 通孔电阻 OX103KE

OX103KE概述

    # 产品概述:OX/OY系列陶瓷电阻

    1. 产品简介


    OX/OY系列是固定陶瓷电阻,适用于需要处理高能量脉冲、高压电源和瞬态电流限制的应用场合。这些电阻可以用于浪涌吸收、峰值功率处理及能量密度要求高的电路中。OX和OY系列能够替代难以获取的碳成分电阻。
    主要功能
    - 高能量密度
    - 峰值功率处理能力
    - 高电压电源应用
    - 替代传统的碳成分电阻
    应用领域
    - 浪涌吸收
    - 高压电源
    - R-C消噪电路
    - 电流限制

    2. 技术参数


    | 参数 | OX系列 | OY系列 |
    |
    | 功率最大额定值(W) | 1 | 2 |
    | 电阻范围(Ω) | 3.3Ω-100K | 3.3Ω-1M |
    | 脉冲能量最大(J) | 50 | 80 |
    | 最大工作电压(V) | 300 | 400 |
    | 绝缘强度(V) | 500 | 700 |
    | 过载电压最大(V) | 600 | 800 |
    | 脉冲电压最大(V) | 14KV | 20KV |
    | 温度系数(ppm/°C) | -1300 ±300 | -1300 ±300 |
    | 工作温度范围(°C) | -40°C至+220°C | -40°C至+220°C |
    | 精度等级 | 10%标准 | 10%标准 |

    3. 产品特点和优势


    OX/OY系列电阻的优势在于其卓越的能量处理能力和广泛的温度适应性,能够在极端环境下正常运行。它们可以替代那些传统且难以获取的碳成分电阻,在许多高能效和可靠性要求的应用中表现出色。

    4. 应用案例和使用建议


    应用案例
    - 在开关电源中用于滤波和保护电路,例如,在R-C消噪电路中作为阻尼元件。
    - 用于大功率LED驱动电路,控制瞬态电流以防止过压。
    使用建议
    - 当应用于高能量密度环境时,确保使用适当的散热装置。
    - 为延长使用寿命,在高环境温度下适当降低负载。

    5. 兼容性和支持


    OX/OY系列兼容现有的焊接和装配工艺,且提供无铅焊接端子,符合RoHS标准。厂商提供标准的产品文档和技术支持,保证安装和维护的顺利进行。

    6. 常见问题与解决方案


    常见问题
    - 问题1:如何判断电阻是否满足高温应用需求?

    解答:通过检查产品的温度系数和工作温度范围来确认。根据表格中的数据,该系列电阻可在-40°C到+220°C范围内工作。
    - 问题2:产品在高能脉冲条件下的耐久性如何?
    解答:根据技术手册,产品具有出色的脉冲耐受能力,能够承受多次大功率脉冲而不损坏。

    7. 总结和推荐


    OX/OY系列以其高性能和高可靠性成为众多工业应用的理想选择。对于需要高能量密度、大功率和宽温范围的电路,这类电阻尤其合适。我们强烈推荐使用该系列产品,尤其是在高电压和大功率需求的场合。
    请根据上述总结进行最终的产品评估并决定是否推荐使用此系列产品。

OX103KE参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX103KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX103KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX103KE OX103KE数据手册

OX103KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.5766
100+ ¥ 6.4122
库存: 4839
起订量: 1 增量: 100
