HVC4020V5006JET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 500MΩ ±5% 1.5W ±50ppm/℃ 4020 贴片安装 10.2mm*5.1mm*800μm
供应商型号: HVC4020V5006JETTR-ND
供应商: Digi-Key
标准整包数: 500

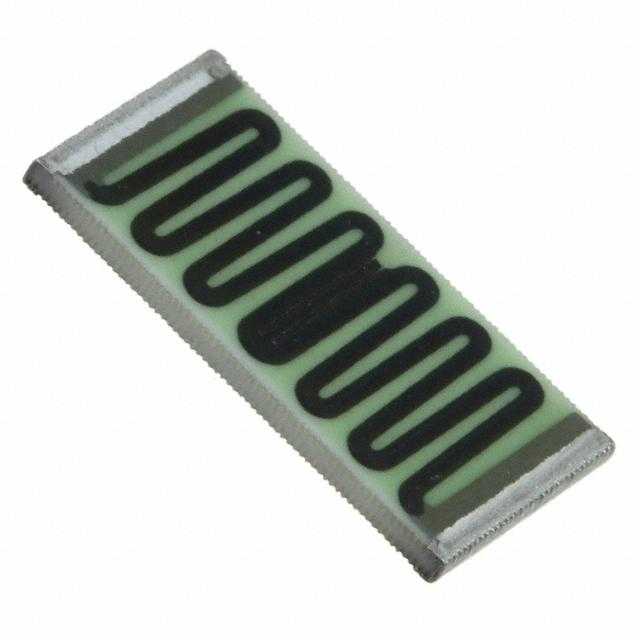

OHMITE 贴片电阻 HVC4020V5006JET

HVC4020V5006JET概述

    OHMITE HVC 系列精密高压绕线贴片电阻技术手册

    产品简介


    OHMITE HVC 系列是高性能的高值高电压绕线贴片电阻。这类电阻适用于需要高精度和稳定性的应用场合,例如在电信、工业自动化和高真空环境下。产品通过厚膜技术制造,能够在高达3000V的工作电压下保持优异性能。

    技术参数


    HVC 系列的详细技术参数如下表所示:
    | 型号 | 尺寸(英寸) | 额定功率(mW) | 最大额定电压(V) | 电阻范围(Ω) | 容差(%) | TCR(ppm/°C) | VCR(ppm) |

    | HVC0402 | 0.040 × 0.020 | 50 | 30 | 100k-100M | 5-10 | 50, 100 | 500 |
    | HVC0603 | 0.063 × 0.031 | 100 | 75 | 100k-100M | 1-10 | 50, 100 | 500 |
    | HVC0805 | 0.080 × 0.050 | 125 | 200 | 100k-100M | 0.5-10 | 25, 50, 100 | 100 |
    | HVC1206 | 0.125 × 0.063 | 250 | 600 | 100k-100M | 0.5-10 | 25, 50, 100 | 50 |
    | HVC2512 | 0.250 × 0.125 | 1000 | 2000 | 100k-100M | 0.5-10 | 25, 50, 100 | 10 |
    | HVC4020 | 0.400 × 0.200 | 1500 | 4000 | 100k-100M | 0.25-10 | 25, 50, 100 | 5 |
    此外,这些电阻具有良好的温度特性(TCR)和电压特性(VCR),并在广泛的温度范围内(-55°C至+155°C)表现出优良的性能。

    产品特点和优势


    1. 高值芯片电阻:采用厚膜技术制造,可提供高阻值电阻。
    2. 低温度和电压依赖性:优秀的TCR和VCR特性确保在不同条件下的稳定性。
    3. 高工作电压:最高可达3000V,适用于多种高电压应用。
    4. 适合高真空应用:无有机物,适合高真空环境。
    5. 镀镍锡合金终端:提供持久耐用的接触区域。

    应用案例和使用建议


    这些电阻广泛应用于高电压设备、医疗设备和工业控制系统中。例如,在电源设计中,它们可用于限流和分压。在医疗设备中,它们用于测量和监控电生理信号。为了确保最佳性能,建议在安装时使用适当的焊盘尺寸以增强散热。

    兼容性和支持


    HVC 系列电阻与多种焊接工艺兼容,且符合RoHS标准。制造商提供技术支持,并可通过电话和邮件获得进一步的帮助。

    常见问题与解决方案


    1. 问题:焊接过程中出现开路现象
    - 解决方案:确保焊盘尺寸足够以保证足够的热传导,并使用适当的焊接参数。
    2. 问题:电阻值偏差超出预期
    - 解决方案:确认是否选择了正确的容差等级,并检查焊接过程中的任何潜在干扰。

    总结和推荐


    OHMITE HVC 系列电阻以其卓越的稳定性和高可靠性脱颖而出,尤其适用于高电压和高精度应用。其广泛的额定功率范围和不同尺寸的选择使其成为各种应用场景的理想选择。综上所述,我们强烈推荐该系列产品。

HVC4020V5006JET参数

参数
电阻值 500MΩ
精度 ±5%
额定功率 1.5W
温度系数 ±50ppm/℃
长*宽*高 10.2mm*5.1mm*800μm
通用封装 4020
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HVC4020V5006JET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HVC4020V5006JET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE HVC4020V5006JET HVC4020V5006JET数据手册

HVC4020V5006JET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 3.2988 ¥ 27.607
1000+ $ 3.1695 ¥ 26.5251
1500+ $ 3.1392 ¥ 26.2715
2500+ $ 3.1064 ¥ 25.9965
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 13803.5
