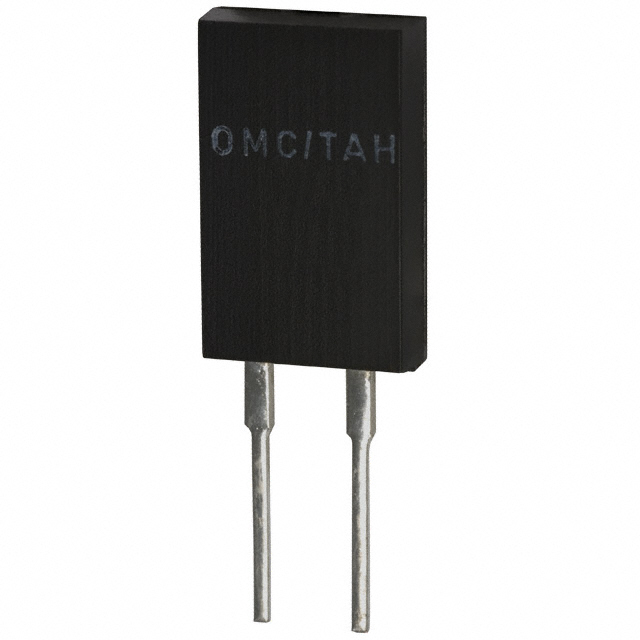

TAH20PR100JE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100mΩ ±5% 20W TO-220-2 通孔安装 10.41mm*3.18mm*16.52mm
供应商型号: TAH20PR100JE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 TAH20PR100JE

TAH20PR100JE概述

    TAH20 电子元器件技术手册解析

    产品简介


    TAH20 是一款完全封装的厚膜功率电阻,采用 TO220 封装设计,广泛应用于高频电路、频率转换及高脉冲敏感领域。其额定功率为 20 瓦特(@25°C 案件温度),具有电气隔离特性,外壳耐高温,适合需要快速散热的应用场景。电阻值范围从 0.05Ω 到 10KΩ,提供标准的 5% 容差以及特殊订单可选的 1% 容差。此产品适用于多种电子设备,包括电源管理、信号处理以及高压应用。

    技术参数


    以下为 TAH20 的核心技术参数汇总:
    | 参数类别 | 描述 |

    | 电阻范围 | 0.05Ω 至 10KΩ;其他特殊值可根据需求定制 |
    | 容差 | <0.1Ω:仅限 5%;0.1Ω 至 1MΩ:标准 5%,可选 1% |
    | 温度系数 | TA=25°C,∆R 测量温度为 +105°C:
    - 1 至 10Ω:±(100ppm+0.002Ω)/°C
    - ≥10Ω:±50ppm/°C |
    | 最大工作电压 | 350V |
    | 绝缘电阻 | 最小 10GΩ |
    | 功率等级 | 20W @ 25°C,需参照降额曲线 |
    | 瞬间过载能力 | 额定功率两倍下持续 5 秒,条件:施加电压 ≤1.5 倍最大工作电压 |
    | 终端材料 | 铜终端 |
    | 终端电镀 | 铅-free 焊锡(97% 锡,3% 银) |
    | 安装要求 | 必须配合快装式散热片,推荐使用导热膏以提升散热效率 |
    | 焊接工艺限制 | 焊接温度不得超过 260°C,且时间不得超过 10 秒 |
    | 负载寿命测试 | MIL-R-39009,2000 小时 @ 额定功率:∆R = ±(1.0% + 0.001) Ω |
    | 热冲击测试 | MIL-R-STD-202,方法 107,条件 F:∆R = ±(0.3% + 0.001) Ω |
    | 高频振动测试 | MIL-R-STD-202,方法 204,条件 D:∆R = ±(0.2% + 0.001) Ω |
    | 终端强度测试 | MIL-R-STD-202,方法 211,条件 A:2.4N,∆R = ±(0.2% + 0.001) Ω |
    | 防潮性能测试 | MIL-R-STD-202,方法 106:∆R = ±(0.5% + 0.01) Ω |
    | 降额曲线 | 25°C 下:100% 额定功率;175°C:约 40% 额定功率 |

    产品特点和优势


    1. 高功率密度:在 25°C 环境温度下实现 20W 的功率等级,显著提高了设备的小型化潜力。
    2. 快速散热设计:TO220 封装与快装式散热片结合,大幅降低了热量积累,提升了可靠性。
    3. 低电感设计:极低的寄生电感,非常适合高频应用。
    4. 电气隔离性:确保电阻与散热器之间完全隔离,避免电磁干扰。
    5. 标准化和定制化并存:支持标准 5% 和可选的 1% 容差,同时可以满足特殊阻值需求。

    应用案例和使用建议


    TAH20 的典型应用领域包括:
    - 高频转换电路(例如逆变器、变频器)
    - 高速信号平衡与滤波
    - 吸能电路中的吸收电阻(Snubber)
    使用建议:
    1. 在高温环境中运行时,需密切监测电阻的基板温度,并确保安装适当的散热装置。
    2.

TAH20PR100JE参数

参数
电阻值 100mΩ
精度 ±5%
额定功率 20W
温度系数 -
长*宽*高 10.41mm*3.18mm*16.52mm
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

TAH20PR100JE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

TAH20PR100JE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE TAH20PR100JE TAH20PR100JE数据手册

TAH20PR100JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.368 ¥ 145.3485
10+ $ 12.2013 ¥ 102.1095
25+ $ 10.806 ¥ 90.4328
50+ $ 9.9324 ¥ 83.1219
100+ $ 9.1904 ¥ 76.912
250+ $ 8.3781 ¥ 70.114
500+ $ 7.8702 ¥ 65.8637
1000+ $ 7.4389 ¥ 62.254
库存: 96
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.34
直接购买
加入购物车
