首页  >  产品百科  >  FC4L16R010FER

FC4L16R010FER

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 10mΩ ±1% 250mW ±50ppm/℃ 0406 贴片安装 800μm*1.6mm*700μm
供应商型号: FC4L16R010FERTR-ND
供应商: Digi-Key
标准整包数: 5000

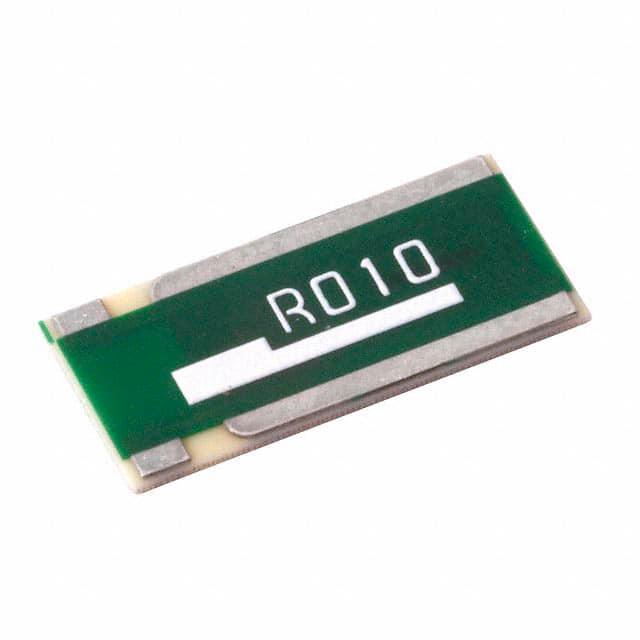

OHMITE 贴片电阻 FC4L16R010FER

FC4L16R010FER概述

    FC4L系列四终端电流感测金属箔电阻

    产品简介


    Ohmite公司的FC4L系列是一种精密的四终端电流感测金属箔电阻,专为需要高精度和稳定性的应用而设计。该系列产品提供了从0.25瓦到5瓦的功率等级,并且电阻值低至1毫欧。这种类型的电阻器特别适用于自动化插入设备,并广泛应用于各种行业,如汽车电子、工业控制、电源管理和通讯设备等。

    技术参数


    - 功率等级:0.25瓦至5瓦
    - 电阻范围:1毫欧至100毫欧(具体范围取决于型号)
    - 电阻精度:±0.5%至±5%
    - 温度系数(TCR):±50 ppm/°C至±100 ppm/°C
    - 重量:根据型号不同,重量从0.004克至0.110克不等
    - 最大温度:对于额定功率,最高温度可达70°C
    - 工作温度范围:-55°C至+155°C(FC4L16:-40°C至+125°C)

    产品特点和优势


    1. 稳定性和可靠性:采用镍铜锰合金电阻元素,具有非常稳定的温度系数(TCR)。
    2. 设计先进:具备四终端设计,其中两个较大的电极用于电流管理,两个较小的电极用于电流测量。
    3. 适应性强:适合自动插入设备,且提供多种标准尺寸。
    4. 高性能:适用于高热电阻和低热电势的应用环境。
    5. 视觉标识:顶部白色,底部绿色,便于识别和安装。

    应用案例和使用建议


    - 应用案例:汽车电子控制系统中的电流监测,工业自动化设备的电源管理,以及通信设备中的信号处理。
    - 使用建议:
    - 在高温环境中使用时,确保散热良好以避免过热。
    - 选择适合应用的型号,根据所需的电阻值和功率等级进行匹配。
    - 在焊接过程中,确保符合推荐的再流焊温度曲线,以确保良好的焊接质量和稳定性。

    兼容性和支持


    - 兼容性:FC4L系列与多种标准自动插入设备兼容,适用于常见的电子组装线。
    - 支持和服务:Ohmite公司提供全面的技术支持和售后服务,确保用户能够正确安装和使用这些产品。此外,产品通过了RoHS认证,符合环保要求。

    常见问题与解决方案


    1. 问题:电阻值在高温环境下发生变化。
    - 解决方案:使用时需确保散热良好,并参考产品手册中的耐温特性表,确保在规定的工作温度范围内使用。
    2. 问题:焊接后出现焊接不良现象。
    - 解决方案:检查焊接工艺是否符合推荐的再流焊温度曲线,必要时请咨询技术支持团队。
    3. 问题:使用过程中发现电阻值超出允许误差范围。
    - 解决方案:检查环境条件(如温度、湿度)是否超出产品手册中的允许范围,并采取相应的防护措施。

    总结和推荐


    Ohmite公司的FC4L系列四终端电流感测金属箔电阻以其高精度、稳定性和可靠性在市场上脱颖而出。其广泛的应用范围和多样化的型号选择使得该产品成为许多关键应用的理想选择。综合考虑其各项技术指标和特点,我们强烈推荐这款产品给对电阻器性能有较高要求的工程师和技术人员。无论是在汽车电子、工业控制还是通讯设备等领域,FC4L系列都能提供出色的解决方案。

FC4L16R010FER参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 250mW
温度系数 ±50ppm/℃
长*宽*高 800μm*1.6mm*700μm
通用封装 0406
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC4L16R010FER厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FC4L16R010FER数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE FC4L16R010FER FC4L16R010FER数据手册
