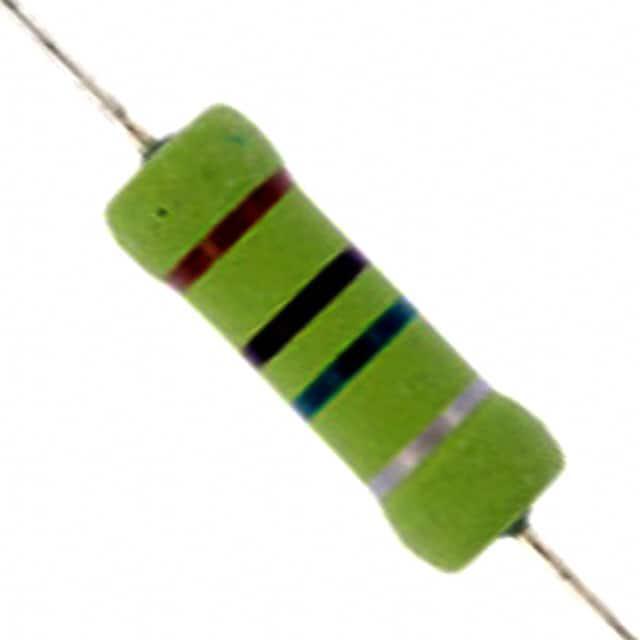

OY105KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1MΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 19mm(长度)
供应商型号: SXE-OY105KE
供应商: 海外现货
标准整包数: 1

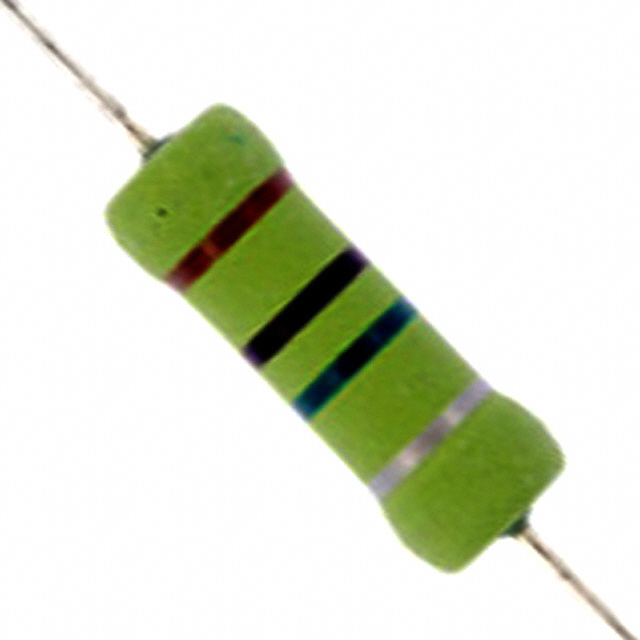

OHMITE 通孔电阻 OY105KE

OY105KE概述

    OX/OY Series 固定陶瓷电阻器

    产品简介


    OX/OY 系列固定陶瓷电阻器是为高能密度需求设计的理想电路元件。它们适用于与电涌、高峰值功率或高能量相关的电路。这些电阻器特别适合应用于高压电源、R-C吸收电路和浪涌限制器中。此外,它们还能替代难以采购的碳化物电阻器,满足现代电子工程的需求。

    技术参数


    - 功率等级:OX 系列为1瓦特,OY 系列为2瓦特。
    - 电阻范围:OX 系列(3.3Ω至100kΩ),OY 系列(3.3Ω至1MΩ)。
    - 最大额定电压:OX 系列为300V,OY 系列为400V。
    - 耐脉冲能力:OX 系列承受最高14KV的脉冲电压,OY 系列为20KV。
    - 温度系数:-1300 ±300 ppm/°C。
    - 温升:从+70°C起线性降额,到+200°C时完全降额。
    - 湿度耐受性:1000小时,在40°C下90-95%的相对湿度。

    产品特点和优势


    - 高能密度:可满足高压电路中对高能量的需求。
    - 高可靠性:符合MIL-STD-202标准,具有较强的抗脉冲、热冲击和湿度能力。
    - 高能效:适用于高电流、高电压条件下的稳定工作。
    - 环保设计:无铅焊料端子,符合RoHS标准。

    应用案例和使用建议


    - 高压电源:这些电阻器非常适合用于电源系统中的电压调节,帮助降低能源消耗和提高效率。
    - 电路保护:适用于各种电路的过载保护和浪涌限制。
    - 建议使用:确保电路在高温环境下进行测试,以保证其稳定性和耐用性。使用时应避免频繁的极端电压脉冲,以减少损伤风险。

    兼容性和支持


    - 终端兼容性:铅焊锡涂层的轴向端子,方便安装和焊接。
    - 包装选项:提供散装和带卷式两种包装方式,方便不同的应用需求。
    - 制造商支持:请联系制造商获取更详细的技术文档和支持服务。

    常见问题与解决方案


    - 问题1:电阻器在高电流条件下容易损坏。
    - 解决方案:正确计算所需功率,选择合适的电阻值和型号,确保不超过其最大额定值。
    - 问题2:电阻器在高温环境下表现不佳。
    - 解决方案:考虑使用温度系数较低的型号,并确保在设计电路时留有足够的温度余量。


    总结和推荐


    OX/OY 系列固定陶瓷电阻器以其卓越的性能和广泛的应用领域,在高压电路、浪涌抑制和电路保护方面展现出极高的性价比。对于需要高可靠性的应用场合,这类电阻器无疑是最佳选择。强烈推荐使用这类产品以获得最佳性能和稳定性。

OY105KE参数

参数
电阻值 1MΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OY105KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY105KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY105KE OY105KE数据手册

OY105KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.9963
3+ ¥ 18.2365
5+ ¥ 17.9325
10+ ¥ 17.6286
20+ ¥ 17.0207
50+ ¥ 16.7167
250+ ¥ 15.1971
库存: 2206
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.99
