首页  >  产品百科  >  MOX5001004GSE

MOX5001004GSE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1MΩ ±2% 2W ±100ppm/℃ 通孔安装 14.5mm(长度)
供应商型号: MOX5001004GSE-ND
供应商: Digi-Key
标准整包数: 1

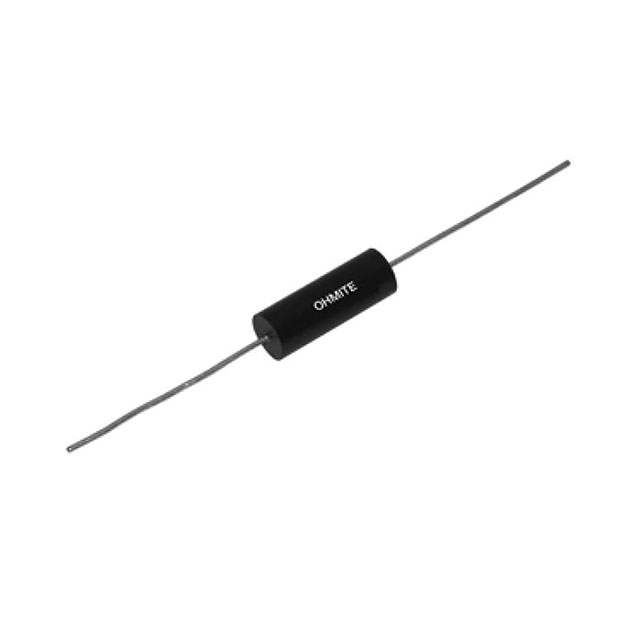

OHMITE 通孔电阻 MOX5001004GSE

MOX5001004GSE概述

    MOX500 系列环氧模制金属釉 - 金属氧化物电阻器技术手册解析

    1. 产品简介


    MOX500 系列电阻器是厚膜型环氧模制电阻器,专为高精度和可靠性设计。其主要由金属釉和金属氧化物材料构成,具有广泛的应用范围,适合用于通信、工业控制、汽车电子及消费电子等领域。产品以出色的耐热性、抗脉冲能力和多种阻值选择著称,能够满足严苛的工作环境需求。

    2. 技术参数


    - 功率等级:2W(70°C),3W(25°C)
    - 阻值范围:
    - 金属釉:1.5KΩ 至 5MΩ
    - 金属氧化物:15Ω 至 <1.5KΩ
    - 容差:1%、2%、5%
    - 温度系数(TCR):
    - 金属釉:100/200ppm/°C
    - 金属氧化物:350ppm/°C
    - 最大工作电压:额定连续工作电压(RCWV)或 1000V(取较小值)
    - 绝缘耐压:1000VRMS
    - 终端材料:镀锡铜线,符合 RoHS 规范
    - 工作温度范围:-55°C 至 +155°C

    3. 产品特点和优势


    - 符合标准:符合 Mil-Std-202 和 IEC 61000-4-5(最高至 2kV)。
    - 结构坚固:采用模具化结构设计,具有高机械强度。
    - 阻值精度:提供 E96 系列阻值选项,满足多样化的设计需求。
    - 宽泛应用:适用于高压和高脉冲场景,同时具备良好的湿度、冲击和振动适应性。

    4. 应用案例和使用建议


    MOX500 系列电阻器特别适用于高压环境下的脉冲吸收和抗干扰电路。例如,在通信设备中作为保护元件,或在工业自动化控制系统中作为分压元件。在使用时,建议根据具体应用条件选择合适的功率等级和温度系数,确保设备的稳定运行。

    5. 兼容性和支持


    MOX500 系列电阻器采用标准 EIA-296 尺寸封装,易于集成到各种 PCB 设计中。制造商提供详尽的技术支持和售后保障,确保用户能够快速解决问题并获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题 1:过载后电阻值发生变化
    - 解决方案:检查负载电路是否匹配,并确认是否超出额定功率。如需更高功率,请选用更高规格型号。
    - 问题 2:脉冲稳定性不佳
    - 解决方案:核查浪涌电流保护设计是否到位,必要时增加缓冲电路。

    7. 总结和推荐


    MOX500 系列电阻器凭借其卓越的性能指标、广泛的适用性和高度的可靠性,在电子行业中表现优异。尤其在需要大功率、高温或高压的应用环境中,该系列产品表现出色。强烈推荐给需要高精度、高性能电阻元件的设计师和工程师。
    总结:MOX500 系列电阻器是高端电子设计的理想选择,推荐用于严苛工作环境中的关键电路应用。

MOX5001004GSE参数

参数
电阻值 1MΩ
精度 ±2%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 14.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

MOX5001004GSE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

MOX5001004GSE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE MOX5001004GSE MOX5001004GSE数据手册

MOX5001004GSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.99 ¥ 25.2655
10+ $ 1.8382 ¥ 15.5325
30+ $ 1.6326 ¥ 13.7955
50+ $ 1.502 ¥ 12.5696
100+ $ 1.4239 ¥ 11.916
250+ $ 1.3445 ¥ 11.2519
500+ $ 1.309 ¥ 10.9546
1000+ $ 1.2928 ¥ 10.8192
库存: 454
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.26
