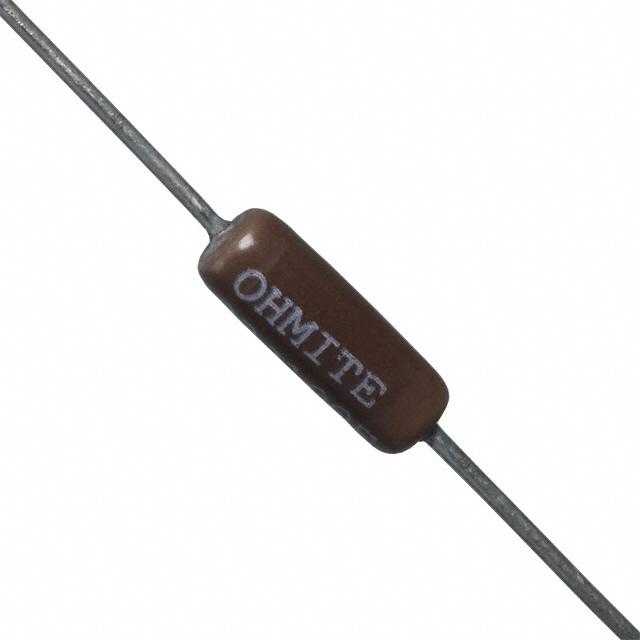

23J470E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 470Ω ±5% 3W ±30ppm/℃ 通孔安装 13.1mm(长度)
供应商型号: 588-23J470E
供应商: Mouser
标准整包数: 1
OHMITE 通孔电阻 23J470E

23J470E概述


    产品简介


    20系列轴向引脚线绕电阻
    20系列轴向引脚线绕电阻是由Ohmite公司生产的高品质电阻。这种电阻采用了耐用的玻璃釉涂层,并且适用于多种工业应用。它们在计算机、通信系统和工业设备中的表现尤为出色。这些电阻的主要功能是提供精确的电阻值和可靠性,使得它们成为许多应用场景中的理想选择。

    技术参数


    - 涂层材料: 玻璃釉(符合RoHS标准)
    - 核心材料: 陶瓷
    - 引脚材料: 镀锡焊料的轴向引脚
    - 温湿度耐受性: 涂层可以承受高湿度和温度循环
    - 功率额定值: 基于25°C自由空气下的额定值(其他瓦数可选)
    - 最大过载: 小于7瓦时为5倍额定瓦数,持续5秒;大于等于7瓦时为10倍额定瓦数,持续5秒
    - 温度系数: 1至9.99欧姆时为±50ppm/℃,10欧姆及以上时为±30ppm/℃
    - 长度和直径范围:
    - 21系列:0.421英寸 / 10.7毫米(长);0.156英寸 / 4.0毫米(直径)
    - 22系列:0.421英寸 / 10.7毫米(长);0.219英寸 / 5.6毫米(直径)
    - 23系列:0.515英寸 / 13.1毫米(长);0.220英寸 / 5.6毫米(直径)
    - 25系列:1.015英寸 / 25.8毫米(长);0.276英寸 / 7.0毫米(直径)
    - 27系列:1.265英寸 / 32.1毫米(长);0.394英寸 / 10.0毫米(直径)
    - 20系列:1.859英寸 / 47.2毫米(长);0.394英寸 / 10.0毫米(直径)

    产品特点和优势


    - 耐用性: 采用玻璃釉涂层,具有出色的耐湿性和高温稳定性。
    - 可靠性: 焊接结构使其更加坚固可靠,适合工业应用。
    - 环保: 火焰阻燃涂层,无铅环保,符合RoHS标准。
    - 经济性: 价格相对较高档的90系列更加经济,但在电气性能上没有明显差别。

    应用案例和使用建议


    20系列电阻广泛应用于工业控制、计算机、通信设备和医疗设备中。在使用这些电阻时,需要注意以下几点:
    - 散热设计: 大功率应用中需注意散热设计,避免过热。
    - 环境因素: 在高湿度和高温环境下,建议增加额外的防护措施。
    - 精度要求: 在对精度要求较高的应用中,建议进行烧录和热循环测试以确保稳定性能。

    兼容性和支持


    - 兼容性: 20系列电阻与大多数标准电子设备和电路板相兼容,可以轻松集成到现有系统中。
    - 支持服务: Ohmite提供全面的技术支持和客户服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    - 问题: 电阻温度过高。
    - 解决方案: 检查电路设计是否合理,适当增加散热片或减小负载电流。

    - 问题: 电阻精度不达标。
    - 解决方案: 重新检查焊接点,确认无虚焊现象,并进行必要的校准。

    总结和推荐


    总体而言,20系列轴向引脚线绕电阻凭借其出色的耐久性和可靠性,在工业和商业应用中表现出色。其成本效益和环保特性使其成为众多设备制造商的理想选择。尽管存在一些潜在的问题和限制,但通过合理的设计和维护,这些问题是可以有效避免的。因此,我强烈推荐这一系列产品给需要高性能、可靠性的用户。

23J470E参数

参数
电阻值 470Ω
精度 ±5%
额定功率 3W
温度系数 ±30ppm/℃
长*宽*高 13.1mm(长度)
安装方式 通孔安装
零件状态 在售

23J470E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

23J470E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 23J470E 23J470E数据手册

23J470E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.875 ¥ 24.2938
10+ $ 1.6675 ¥ 14.0904
50+ $ 1.331 ¥ 11.247
100+ $ 1.1664 ¥ 9.8561
500+ $ 1.0757 ¥ 9.0895
1000+ $ 0.9979 ¥ 8.4324
2000+ $ 0.944 ¥ 7.9764
5000+ $ 0.8348 ¥ 7.0536
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.29
直接购买
加入购物车
