首页  >  产品百科  >  TWW20J10RE

TWW20J10RE

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 10Ω ±5% 20W ±400ppm/℃ 贴片安装 20mm*13mm*46mm
供应商型号: 273-TWW20J10RE-ND
供应商: Digi-Key
标准整包数: 1

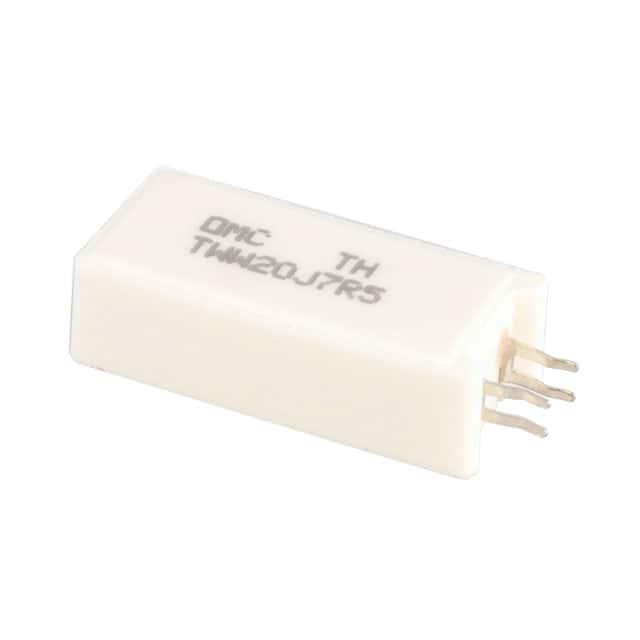

OHMITE 贴片电阻 TWW20J10RE

TWW20J10RE概述


    产品简介


    TWM/TWW系列陶瓷封装径向引脚功率电阻
    TWM/TWW系列是陶瓷封装的径向引脚功率电阻,具有广泛的应用范围。该系列产品分为TWW系列(线绕式)和TWM系列(金属氧化物),能够满足商业应用中的低成本需求。这些电阻适用于各种电路设计,特别适合需要节约空间和散热的应用场合。

    技术参数


    - 型号: TWW3、TWW5、TWW10、TWW15、TWW20、TWM3、TWM5、TWM10、TWM15、TWM20
    - 额定功率: 3W、5W、10W、15W、20W
    - 阻值范围:
    - TWW3: 0.01-39Ω
    - TWW5: 0.01-47Ω
    - TWW10: 0.04-990Ω
    - TWW15: 0.1Ω-560Ω
    - TWW20: 0.1Ω-560Ω
    - TWM3: 43-50KΩ
    - TWM5: 51-50KΩ
    - TWM10: 1000-50KΩ
    - TWM15: 561Ω-200KΩ
    - TWM20: 561Ω-200KΩ
    - 最大电压:
    - TWW: 250V, 350V, 750V, 700V, 750V
    - TWM: 250V, 350V, 750V, 700V, 750V
    - 工作温度范围: -55°C 至 275°C
    - 存储温度: 15°C 至 35°C,湿度: 25%-75%
    - 温度系数:
    - 0.01-20Ω: ±400ppm/°C
    - >20-10Ω: ±350ppm/°C
    - 绝缘耐压: 1000VAC
    - 短时过载能力:
    - TWW: 10倍额定功率5秒
    - TWM: 5倍额定功率5秒
    - 15W 和 20W: 2.5倍RCWV 5秒

    产品特点和优势


    TWM/TWW系列电阻具有以下显著优势:
    - 经济实惠: 商用级,适用于通用场合。
    - 结构多样性: 线绕式和金属氧化物结构,提供多种选择。
    - 宽阻值范围: 支持从0.01Ω到200KΩ的阻值范围。
    - 火焰防护: 无机材料的结构使其具有良好的防火性能。

    应用案例和使用建议


    TWM/TWW系列电阻广泛应用于工业控制、电源供应、通信设备、照明系统等领域。例如,在电源供应中,它们可以用于稳压和负载平衡;在照明系统中,它们可以用于调光和热管理。
    使用建议:
    1. 散热设计: 虽然这些电阻具有良好的散热性能,但在高功率应用中仍需考虑散热设计以确保长期稳定运行。
    2. 环境适应性: 在极端温度条件下,应选用阻值和功率匹配的产品,确保可靠运行。
    3. 安装方式: 鉴于其径向引脚设计,建议采用垂直安装方式,以节省空间并提高稳定性。

    兼容性和支持


    TWM/TWW系列电阻适用于多种电子设备和电路板设计。制造商提供详尽的技术支持和售后服务,包括产品选型指导、安装指南和技术咨询等。

    常见问题与解决方案


    1. 问题: 温度范围超出规定值,导致电阻失效。
    - 解决方案: 使用耐高温电阻或采取额外的散热措施。
    2. 问题: 短路测试失败。
    - 解决方案: 检查连接和负载条件,确认负载在允许范围内。
    3. 问题: 阻值变化超出预期。
    - 解决方案: 确认使用的电阻型号和安装条件是否符合要求。

    总结和推荐


    TWM/TWW系列陶瓷封装径向引脚功率电阻是一款高性能且多功能的产品。其显著的优势包括广泛的阻值范围、优异的散热性能和经济实惠的价格。该产品在工业控制和电源管理等领域的应用表现尤为出色。总体而言,这款电阻是值得推荐的优质选择。

TWW20J10RE参数

参数
电阻值 10Ω
精度 ±5%
额定功率 20W
温度系数 ±400ppm/℃
长*宽*高 20mm*13mm*46mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装

TWW20J10RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

TWW20J10RE数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE TWW20J10RE TWW20J10RE数据手册

TWW20J10RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0932 ¥ 34.5875
10+ $ 2.7518 ¥ 23.253
25+ $ 2.3013 ¥ 19.2591
50+ $ 2.0827 ¥ 17.4296
100+ $ 1.8969 ¥ 15.8743
300+ $ 1.6577 ¥ 13.8731
500+ $ 1.5659 ¥ 13.1047
1000+ $ 1.4577 ¥ 12.1993
5000+ $ 1.2653 ¥ 10.5889
库存: 4625
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.58
