WNC100FET

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100Ω ±1% 2W ±20ppm/℃ 导线安装 11.4mm(长度)
供应商型号: SXE-WNC100FET
供应商: 海外现货
标准整包数: 1

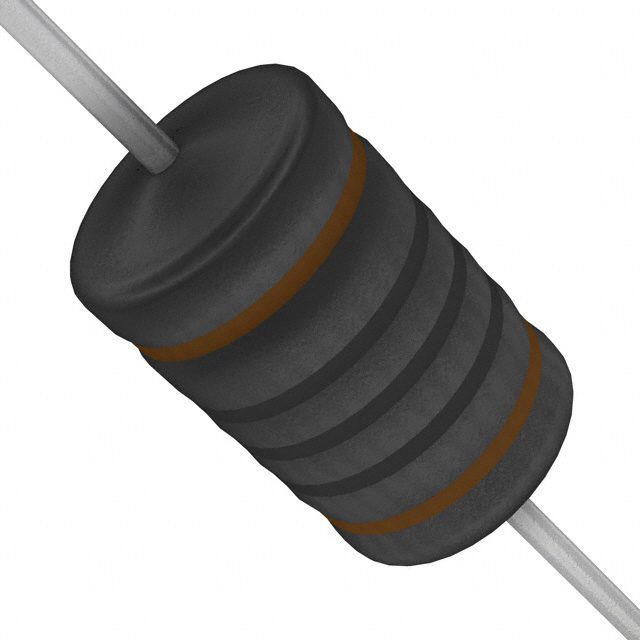

OHMITE 通孔电阻 WNC100FET

WNC100FET概述

    WH/WN系列微型模制线绕电阻技术手册

    产品简介


    WH/WN系列微型模制线绕电阻是由OHMITE公司生产的精密线绕电阻,广泛应用于工业自动化、通讯设备、测量仪器等领域。该系列包括WH精密系列和WN非感性系列两种型号,提供从0.5瓦到5瓦的功率范围,阻值从0.1Ω至50KΩ。这些电阻具有超低的电感量(<1nH),并符合MIL-R-26F和MIL-STD-202标准要求,确保了其在严苛环境下的稳定性和可靠性。

    技术参数


    | 参数 | 描述 |

    | 额定功率 | 0.5W, 1W, 2W, 3W, 5W |
    | 阻值范围 | 0.1Ω - 50KΩ |
    | 工作温度范围 | -55°C 至 +150°C |
    | 最大工作电压 | (P x R)^½ |
    | 热降额 | 线性降额,+70°C时为100%,+150°C时为0% |
    | 电阻温漂 | ±90 ppm/°C(0.100Ω - 0.99Ω),±50 ppm/°C(1.00Ω - 10.00Ω),±20 ppm/°C(>10.00Ω)|
    | 机械结构 | 陶瓷芯,不锈钢端帽,镀锡铜线 |
    | 包装形式 | 卷带包装,每卷1000件 |
    | 精度等级 | ±0.5%,±1%,±5% |

    产品特点和优势


    1. 高精度和稳定性:WH系列的精度等级达到±0.5%,保证了高度一致性的阻值。
    2. 超低电感量:非感性设计使得电感量小于1nH,适用于高频应用场合。
    3. 高耐热性:可在-55°C至+150°C的宽温范围内工作,并且经过严格测试,确保了在极端温度下的稳定性。
    4. 高可靠性和一致性:采用先进的IC封装技术和计算机数控(CNC)设备进行生产,确保了产品的高质量和一致性。

    应用案例和使用建议


    - 应用场景:工业自动化控制系统、医疗设备、通信设备、汽车电子等。
    - 使用建议:对于需要高精度和低电感的应用场合,建议选择WH精密系列;而对于需要非感性设计的高频电路,则推荐选用WN非感性系列。另外,在高温或低温环境中使用时,需注意其工作温度限制。

    兼容性和支持


    WH/WN系列电阻与其他常见的电子元件兼容良好,可以方便地集成到现有系统中。OHMITE公司还提供了完善的技术支持和服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值不稳定 | 检查焊接质量,确保无虚焊和短路现象 |
    | 高温下性能下降 | 使用更高功率等级的电阻 |
    | 无法通过热冲击测试 | 确保在合适的温度范围内存储和使用 |

    总结和推荐


    综上所述,WH/WN系列微型模制线绕电阻凭借其卓越的性能、广泛的适用性和良好的兼容性,在众多工业应用中表现出色。推荐在需要高精度和低电感量的电路设计中使用该系列产品。对于需要进一步技术支持的客户,OHMITE公司提供了全面的服务和支持,确保用户能够充分发挥该产品的优势。

WNC100FET参数

参数
电阻值 100Ω
精度 ±1%
额定功率 2W
温度系数 ±20ppm/℃
长*宽*高 11.4mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

WNC100FET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WNC100FET数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE WNC100FET WNC100FET数据手册

WNC100FET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.4578
50+ ¥ 7.1595
100+ ¥ 7.0401
250+ ¥ 6.9208
500+ ¥ 6.6822
1000+ ¥ 6.5628
5000+ ¥ 5.9662
库存: 410
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.45
直接购买
加入购物车
