OY561KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 560Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: SXE-OY561KE
供应商: 海外现货
标准整包数: 1

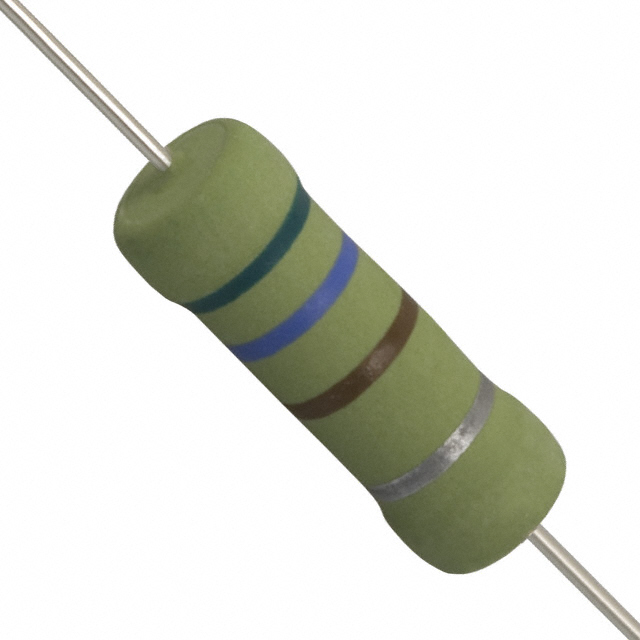

OHMITE 通孔电阻 OY561KE

OY561KE概述

    # OX/OY 系列陶瓷电阻技术手册

    产品简介


    OX/OY系列陶瓷电阻是适用于高能量应用场合的固定陶瓷电阻。它们特别适合于涉及过压、高峰值功率或高能量的电路设计。这些电阻可以用于高压电源、RC吸收电路以及浪涌电流限制器中。此外,OX/OY电阻能够替代难以采购的碳成分电阻,提供更好的可靠性和稳定性。
    主要功能与应用领域
    - 主要功能:适用于高电压和高能量的应用场合,如高压电源、吸收电路及浪涌电流限制。
    - 应用领域:工业控制、电源转换、通信设备、测量仪器等需要高能量和高电压稳定性的领域。

    技术参数


    - 功率规格:OX系列最大为1瓦特,OY系列最大为2瓦特。
    - 电阻范围:OX系列(3.3Ω至100kΩ),OY系列(3.3Ω至1MΩ)。
    - 耐受脉冲:OX系列可承受14KV脉冲电压,OY系列可承受20KV脉冲电压。
    - 热冲击:在-40°C至+220°C的工作温度范围内表现出色。
    - 使用寿命:通过MIL-STD-202标准的寿命测试。
    - 电气特性:符合10%的容差标准,具备良好的绝缘强度(OX为500V,OY为700V)。
    - 脉冲测试条件:符合100次脉冲的测试条件(14KV和20KV)。
    - 涂层:硅树脂陶瓷涂层,终端采用无铅焊料涂覆的轴向终端。

    产品特点和优势


    - 性能优越:OX/OY系列电阻能够在高能量应用环境中保持稳定的性能表现。
    - 替代选择:易于采购,且能够取代难以获取的碳成分电阻。
    - 高可靠性:通过严格的MIL-STD-202标准测试。
    - 环境适应性:工作温度范围宽广,可在极端环境下正常运行。

    应用案例和使用建议


    应用案例
    1. 高压电源:氧化锌压敏电阻作为保护电路,用于防止电路过载。
    2. RC吸收电路:用于减少开关过程中产生的电压波动。
    3. 浪涌电流限制器:限制启动时的大电流冲击,保护后续电路不受损害。
    使用建议
    - 在选择电阻时,考虑其额定功率和工作温度,确保满足应用需求。
    - 使用前检查连接是否牢固,避免接触不良导致的损坏。
    - 确保工作环境符合规定的温度和湿度范围,避免高温高湿环境对电阻造成损坏。

    兼容性和支持


    - 兼容性:OX/OY系列电阻可以与其他常见电子元件和设备良好兼容。
    - 厂商支持:提供全面的技术支持和售后服务,确保客户使用无忧。

    常见问题与解决方案


    1. 问题:电阻在使用过程中出现过热现象。
    - 解决方案:检查工作电压是否超过额定值,确保在安全工作范围内运行。
    2. 问题:电阻在使用一段时间后性能下降。
    - 解决方案:检查连接是否松动,清洁电阻表面的灰尘和杂质,确保良好的电气连接。
    3. 问题:电阻在恶劣环境下无法正常工作。
    - 解决方案:根据使用手册的要求调整工作环境,确保在规定的温度和湿度范围内工作。

    总结和推荐


    综合评估
    OX/OY系列陶瓷电阻以其卓越的性能和广泛的应用范围,在高能应用领域展现出极强的竞争力。它们不仅能够在极端条件下保持出色的稳定性和可靠性,还能有效替代碳成分电阻,为客户提供更为可靠的解决方案。
    推荐
    对于需要高能量应用的工业控制系统、电源转换器和通信设备等领域,强烈推荐使用OX/OY系列陶瓷电阻。它们在性能、可靠性和成本效益方面均具有明显优势,能够为客户带来显著的价值。

OY561KE参数

参数
电阻值 560Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY561KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY561KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY561KE OY561KE数据手册

OY561KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.2597
3+ ¥ 15.6092
5+ ¥ 15.3491
10+ ¥ 15.0889
20+ ¥ 14.5686
50+ ¥ 14.3085
250+ ¥ 13.0077
库存: 605
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.25
