WNA1R0FET

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1Ω ±1% 500mW ±50ppm/℃ 通孔安装 5.08mm(长度)
供应商型号: WNA1R0FET
供应商: Master
标准整包数: 1000

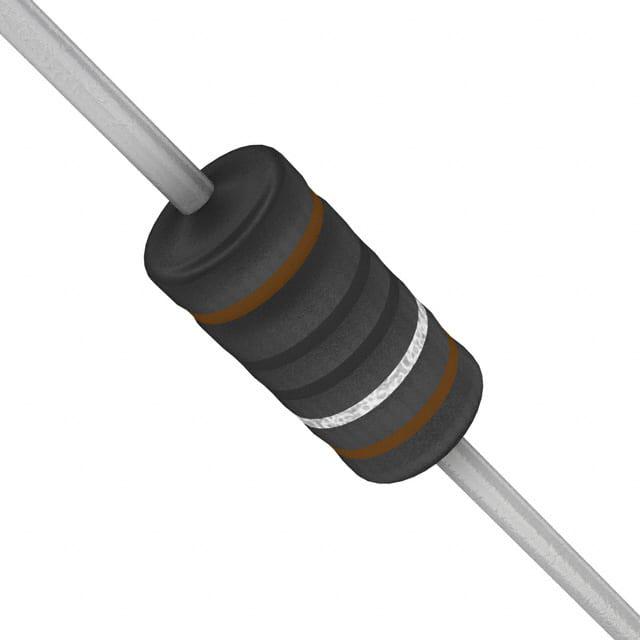

OHMITE 通孔电阻 WNA1R0FET

WNA1R0FET概述

    WH/WN系列微型模制线绕电阻技术手册

    1. 产品简介


    WH/WN系列微型模制线绕电阻是OHMITE公司生产的高品质精密电阻器。这些电阻器被广泛应用于需要高精度和低噪声的电路设计中。WH系列是精密线绕电阻,而WN系列是非电感线绕电阻。它们适用于各种电子设备,如通信设备、医疗设备、测量仪器及工业控制系统等。

    2. 技术参数


    | 参数 | 描述 |

    | 材料 | 陶瓷芯:CeramTec Rubalit® 85% 氧化铝 |
    | 端盖 | 不锈钢,精密成型 |
    | 引脚 | 铜线,100% 锡(无铅)涂层 |
    | 阻值范围 | 0.1Ω 至 50KΩ |
    | 功率等级 | 0.5W 至 5W |
    | 耐压等级 | 额定功率条件下最高耐压随温度变化而线性下降 |
    | 最大工作电压 | \( (P \times R)^{1/2} \) |
    | 额定工作温度范围 | -55°C 至 +150°C |
    | 温度系数 | ±90 ppm/°C (0.100Ω-0.99Ω),±50 ppm/°C (1.00Ω-10.00Ω),±20 ppm/°C (>10.00Ω) |

    3. 产品特点和优势


    - 高精度和稳定性:采用先进的IC封装模具和冲压技术,确保产品的一致性和可靠性。
    - 低噪声和非电感特性:对于信号敏感的应用特别有用。
    - 严格的生产过程:通过计算机数控(CNC)设备进行精确的绕线和点焊,保证产品质量。
    - 高温和低温适应性:能够在极端环境下稳定工作。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:例如用于高频滤波器,以确保信号传输的质量。
    - 医疗设备:由于对精度和稳定性的要求极高,这些电阻可以用于医疗监控设备。
    - 测量仪器:在需要高精度电阻的应用中,如多用电表等。
    使用建议:
    - 在高温环境下使用时,注意电源管理和散热设计,确保长期稳定运行。
    - 在高湿度环境中使用时,应采取适当的防潮措施,以延长使用寿命。

    5. 兼容性和支持


    这些电阻器符合RoHS标准,与大多数标准电路板和焊接工艺兼容。OHMITE公司提供全面的技术支持和售后服务,包括产品选型指南和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品出现噪声干扰 | 检查电路设计并确认没有其他干扰源 |
    | 使用过程中发热严重 | 检查散热设计,增加散热片或者调整工作环境 |
    | 温度系数超出预期 | 确认环境温度和负载条件是否符合规范 |

    7. 总结和推荐


    综上所述,WH/WN系列微型模制线绕电阻以其高精度、稳定的温度特性以及广泛的适用性成为市场上备受推崇的产品之一。特别是在高精度应用场合,这类电阻的优势尤为明显。我们强烈推荐在设计精密电子设备时选用这些产品。总体而言,这些电阻器值得信赖并能够满足多数复杂应用场景的需求。

WNA1R0FET参数

参数
电阻值
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 5.08mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

WNA1R0FET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WNA1R0FET数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE WNA1R0FET WNA1R0FET数据手册

WNA1R0FET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.9349 ¥ 7.7694
3000+ $ 0.9252 ¥ 7.5768
5000+ $ 0.921 ¥ 7.5422
8000+ $ 0.8851 ¥ 7.2485
10000+ $ 0.8809 ¥ 7.2139
15000+ $ 0.8809 ¥ 7.2139
库存: 6000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 7769.4
直接购买
加入购物车
