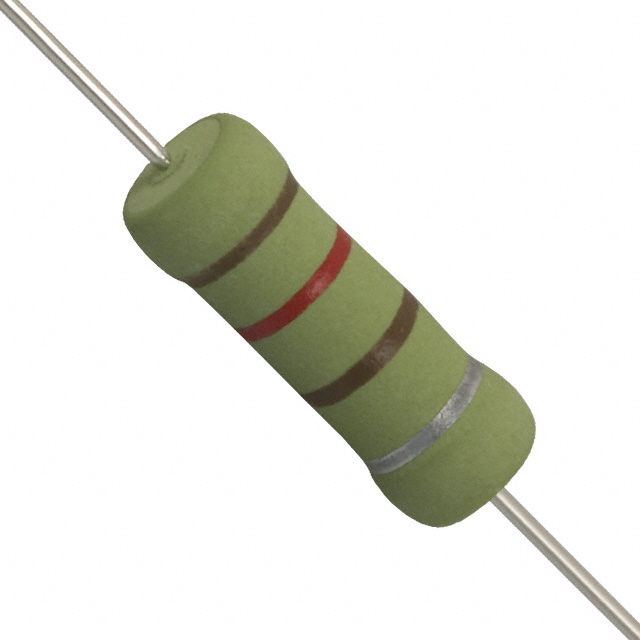

OY121KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 120Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY121KE
供应商: Master
标准整包数: 50

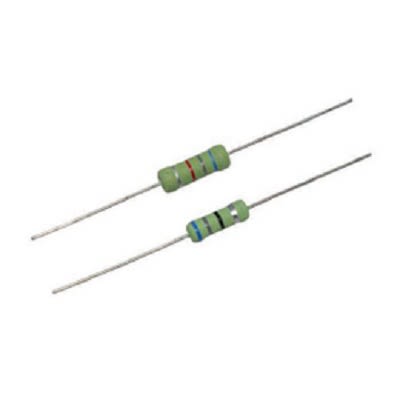

OHMITE 通孔电阻 OY121KE

OY121KE概述

    OX/OY系列陶瓷电阻器技术手册

    产品简介


    OX/OY系列是固态陶瓷电阻器,适用于需要处理高能峰值、高能量或瞬变冲击的电路设计。这些电阻器具有出色的电压承受能力,常用于高压电源、R-C阻尼电路以及输入电流限制器等应用。此外,它们还经常替代难以获取的碳复合型电阻器,具备更好的可靠性和稳定性。

    技术参数


    - 电阻范围:OX系列(1瓦特):3.3Ω至100kΩ;OY系列(2瓦特):3.3Ω至1MΩ
    - 额定功率:OX系列1瓦特;OY系列2瓦特
    - 最大工作电压:OX系列300V;OY系列400V
    - 脉冲电压:OX系列14kV;OY系列20kV
    - 热冲击耐受:符合MIL-STD-202方法107
    - 温度系数:-1300±300ppm/℃
    - 工作温度范围:-40°C至+220°C
    - 湿度耐受:1000小时@40°C,90-95%相对湿度
    - 寿命测试:符合MIL-STD-202方法108,最大变化率为±5%

    产品特点和优势


    - 替换传统电阻器:OX/OY系列可以替代1瓦和2瓦的碳复合电阻器,提供更好的稳定性和可靠性。
    - 高能量密度需求:设计满足高压应用中的能量密度要求,能够在瞬变和冲击条件下保持稳定性能。
    - 高可靠性:在恶劣的工作环境下,如高湿度和温度波动,仍能保持良好的性能表现。
    - 环保认证:符合RoHS标准,无铅焊接端子。

    应用案例和使用建议


    - 应用案例:用于高压电源中的R-C阻尼电路,作为输入电流限制器使用。
    - 使用建议:为确保最佳性能,建议在电路设计时考虑温度补偿,尤其是在高温和高湿度环境中。

    兼容性和支持


    - 兼容性:OX/OY系列电阻器可以直接替换现有的碳复合电阻器,无需修改电路布局。
    - 支持:制造商提供详细的技术文档和支持服务,包括安装指南和故障排除手册。

    常见问题与解决方案


    1. Q: 高温环境下性能如何?
    - A: 在-40°C到+220°C的温度范围内均表现出色。如果需要在极端高温下使用,请选择散热器或其他冷却措施。
    2. Q: 如何测试绝缘强度?
    - A: 可以通过500V(OX系列)或700V(OY系列)的耐压测试来确认。
    3. Q: 如何处理长期高负载下的性能衰减?
    - A: 定期进行寿命测试,按照MIL-STD-202方法108的标准检查性能变化率。

    总结和推荐


    总体而言,OX/OY系列陶瓷电阻器是一款高性能的解决方案,特别适合于需要高可靠性和大能量密度的应用。其在恶劣环境下的稳定性能使其成为替代传统碳复合电阻器的理想选择。对于设计工程师来说,这是一款值得推荐的产品,尤其适用于高压和瞬变冲击应用场合。

OY121KE参数

参数
电阻值 120Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY121KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY121KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY121KE OY121KE数据手册

OY121KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.2426 ¥ 10.3317
250+ $ 1.2099 ¥ 10.0598
500+ $ 1.1342 ¥ 9.4254
1000+ $ 1.1183 ¥ 9.1578
2500+ $ 1.0761 ¥ 8.8122
5000+ $ 1.0761 ¥ 8.8122
库存: 9950
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 516.58
