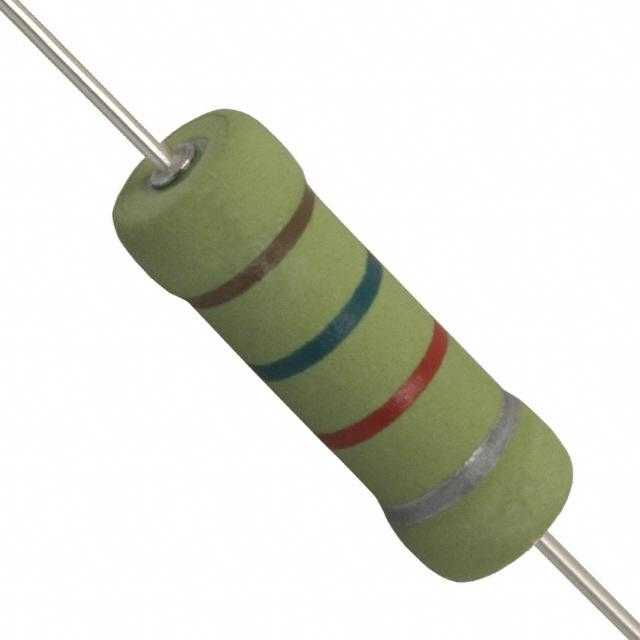

OY152KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1.5KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: 588-OY-1.5K-E
供应商: Mouser
标准整包数: 1

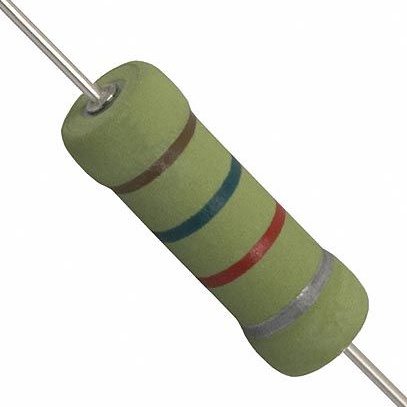

OHMITE 通孔电阻 OY152KE

OY152KE概述

    OX/OY 系列陶瓷电阻技术手册

    1. 产品简介


    OX/OY系列是固定式陶瓷电阻,适用于处理电涌、高峰值功率或高能量的电路。这些电阻可以替换难以采购的一瓦和两瓦碳成分电阻,特别适合应用于高电压电源、RC吸收电路及启动限制器等领域。此外,它们还能满足高能量密度的需求,具有较高的峰值功率。

    2. 技术参数


    - 额定功率:OX系列1W,OY系列2W
    - 阻值范围:OX系列3.3Ω至100kΩ,OY系列3.3Ω至1MΩ
    - 脉冲能量(单次):OX系列50焦耳,OY系列80焦耳
    - 最大工作电压:OX系列300V,OY系列400V
    - 耐电压:OX系列500V,OY系列700V
    - 最大过载电压:OX系列600V,OY系列800V
    - 最大脉冲电压:OX系列14kV,OY系列20kV
    - 容差:±10%
    - 温度系数:-1300±300ppm/°C
    - 工作温度范围:-40°C至+220°C
    - 阻值变化测试结果:首次脉冲后±5%,连续脉冲20,000次后±5%
    - 防潮性测试结果:在40°C和90-95%RH环境下存放1000小时后±5%

    3. 产品特点和优势


    - 替代现有解决方案:OX/OY系列可以替代一瓦和两瓦的碳成分电阻,解决市场上难于采购的问题。
    - 高能量密度:适合于需要处理高能量密度的应用场合。
    - 可靠性高:出色的耐电压能力和过载能力确保了其在恶劣环境下的稳定表现。
    - 宽温范围:可以在极端温度条件下正常工作,适用范围广。

    4. 应用案例和使用建议


    - 应用案例:高电压电源、RC吸收电路、启动限制器。
    - 使用建议:
    - 在设计时,要确保脉冲电压不超过规定的最大值,避免过载损坏。
    - 注意散热问题,在高负载情况下增加散热措施,防止温度过高导致失效。


    5. 兼容性和支持


    - 兼容性:可与大多数标准电子设备兼容。
    - 支持服务:制造商提供详细的安装指南和技术支持,确保用户能够正确安装并使用这些电阻。

    6. 常见问题与解决方案


    - 问题:电阻长时间使用后,温度过高。
    - 解决方法:确保良好的散热条件,必要时加装散热片。
    - 问题:电阻出现意外过载。
    - 解决方法:检查电路设计,确保不超出规定的电流和电压限制。
    - 问题:电阻阻值发生偏差。
    - 解决方法:根据技术手册中的规定,在使用前进行校准,确保阻值准确无误。

    7. 总结和推荐


    OX/OY系列陶瓷电阻是一款高性能的电子元件,适用于多种高压、大功率的应用场合。其具有良好的稳定性和耐久性,可以有效满足市场需求。虽然价格相对较高,但考虑到其卓越的性能和广泛的适用范围,仍值得推荐。

OY152KE参数

参数
电阻值 1.5KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售

OY152KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY152KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY152KE OY152KE数据手册

OY152KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.416 ¥ 37.3152
10+ $ 2.5875 ¥ 21.8644
50+ $ 1.518 ¥ 12.8271
1000+ $ 1.302 ¥ 11.0019
5000+ $ 1.1655 ¥ 9.8485
库存: 705
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.31
直接购买
加入购物车
