LVK20R010DER

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 10mΩ ±0.5% 750mW ±50ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号: TS-LVK20R010DER
供应商: 海外现货
标准整包数: 1000

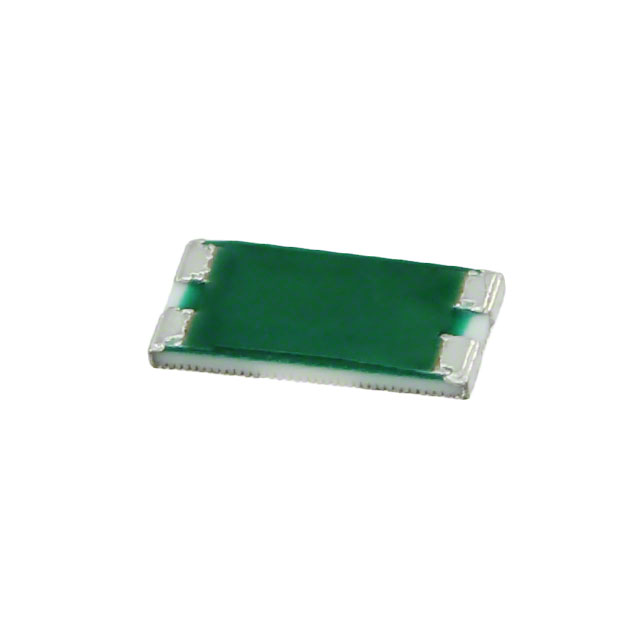

OHMITE 贴片电阻 LVK20R010DER

LVK20R010DER概述

    LVK系列四终端高精度电流检测电阻技术手册

    产品简介


    LVK系列四终端高精度电流检测电阻是Ohmite公司推出的一款适用于电路中电流测量的电子元器件。该系列产品通过监测电阻上的电压降来实现对电流的精确测量,具有极高的准确度和可靠性。其广泛应用于工业控制、汽车电子、电源管理系统等多个领域。

    技术参数


    - 型号及封装:LVK12(1206)、LVK20(2010)、LVK24(2412)、LVK25(1224)
    - 额定功率:LVK12为0.5W,LVK20为0.75W,LVK24为1.0W,LVK25为2.0W
    - 阻值范围:LVK12、LVK20、LVK24为0.01-0.100Ω,LVK25为0.002-0.004Ω,LVK25可选值为0.005-0.01Ω
    - 温度系数(TCR):LVK12、LVK20、LVK24为50ppm/℃,LVK25可选100ppm、200ppm、300ppm
    - 电阻值容差:0.25%,0.5%,1%
    - 最高过电流:LVK12为20A,LVK20为23A,LVK24为27A,LVK25为200A
    - 最大功率:LVK12为20W,LVK20为29W,LVK24为38W,LVK25为150W
    - 工作环境温度:-40°C到+125°C
    - 额定环境温度:+70°C

    产品特点和优势


    LVK系列四终端高精度电流检测电阻的独特之处在于其“凯尔文”连接方式,可以有效隔离电流端子和电压端子,提高电流测量的准确性。此外,LVK系列采用抗腐蚀金属合金作为阻值元件,结合环氧树脂涂层材料,使得产品具备优异的环境耐受性和稳定性。这一设计不仅确保了高精度,还提升了产品的可靠性和寿命。

    应用案例和使用建议


    LVK系列电流检测电阻在多种应用中表现出色。例如,在电动汽车的电池管理系统中,通过监测电池组的电流以确保安全高效的能量管理。在工业控制系统中,LVK系列用于监测电机或其他执行器的电流,以便于及时调整系统的工作状态。
    对于使用者来说,合理选择合适规格的LVK系列产品至关重要。需要根据具体的应用需求选择不同的阻值范围、容差等级以及工作环境条件。同时,确保正确的安装方式和使用方法,如合理安排电流端子和电压端子的位置,避免过度负载等。

    兼容性和支持


    LVK系列产品与市面上常见的自动插件设备兼容,支持标准尺寸的装配流程。Ohmite公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该系列产品。如有任何技术问题,可通过提供的联系方式获取技术支持。

    常见问题与解决方案


    1. 问题:电流检测不准
    - 解决方案:检查连接线路是否有松动,确认阻值设置是否正确;如果问题依旧,可能需要校准设备。

    2. 问题:过电流保护不生效
    - 解决方案:确保电流限制设置正确,检查过电流保护阈值设定是否合理;若仍然存在问题,需检查硬件是否有故障。

    3. 问题:工作温度超出范围
    - 解决方案:参考技术手册中的热管理指南进行操作,必要时采取外部散热措施。

    总结和推荐


    LVK系列四终端高精度电流检测电阻凭借其卓越的性能指标和稳定的工作表现,在电流测量领域展现出强大的市场竞争力。无论是工业控制还是新能源汽车等领域,这款产品都将是理想的选择。建议在选购时充分考虑应用需求,并遵循制造商的使用建议以确保最佳效果。

LVK20R010DER参数

参数
电阻值 10mΩ
精度 ±0.5%
额定功率 750mW
温度系数 ±50ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LVK20R010DER厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

LVK20R010DER数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE LVK20R010DER LVK20R010DER数据手册
